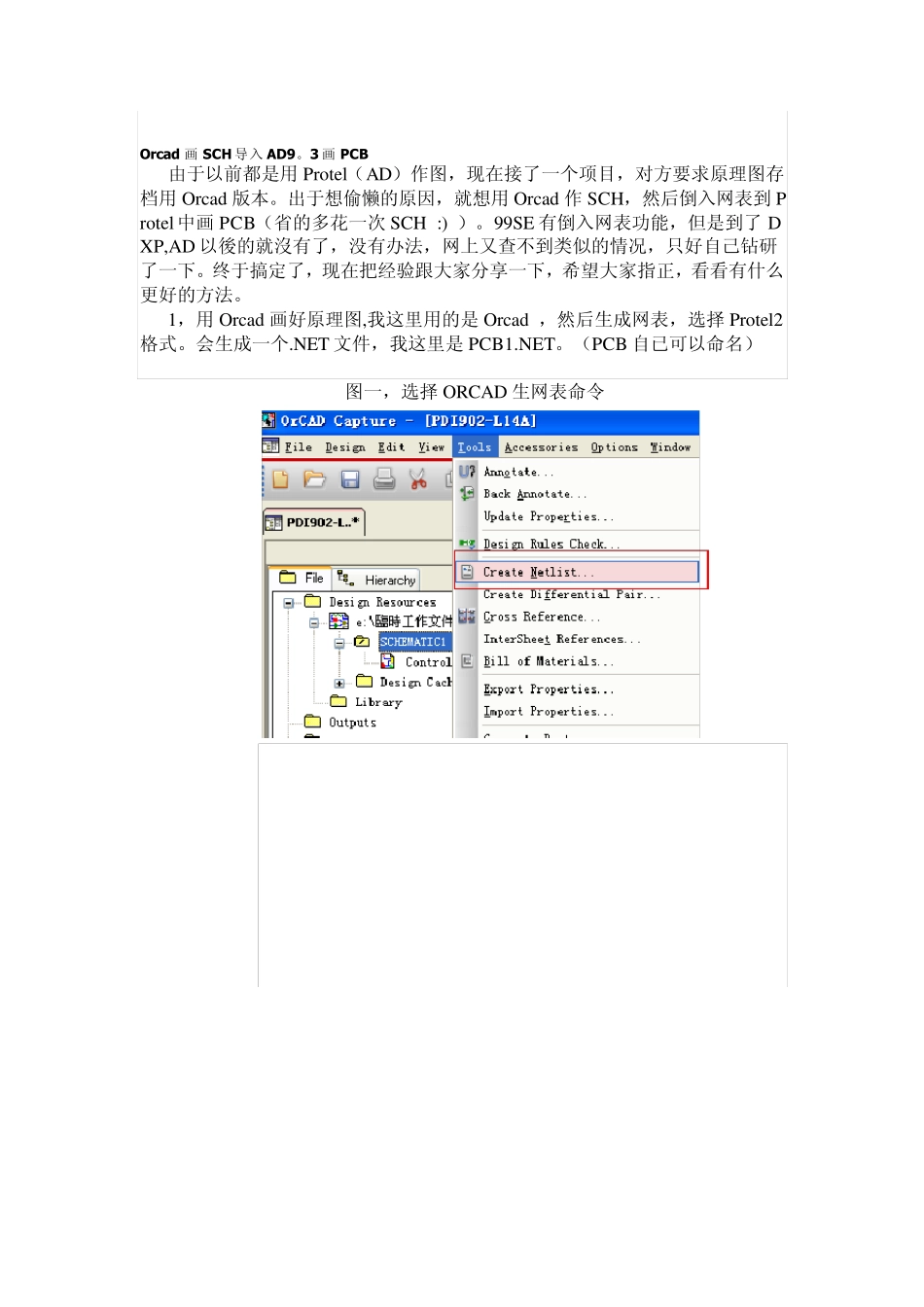

Orcad 画SCH 导入AD9。3 画PCB 由于以前都是用 Protel（AD）作图，现在接了一个项目，对方要求原理图存档用 Orcad 版本。出于想偷懒的原因，就想用 Orcad 作 SCH，然后倒入网表到 Protel 中画PCB（省的多花一次 SCH :) ）。99SE 有倒入网表功能，但是到了 DXP,AD 以後的就沒有了，没有办法，网上又查不到类似的情况，只好自己钻研了一下。终于搞定了，现在把经验跟大家分享一下，希望大家指正，看看有什么更好的方法。 1，用 Orcad 画好原理图,我这里用的是 Orcad ，然后生成网表，选择 Protel2格式。会生成一个.NET 文件，我这里是 PCB1.NET。（PCB 自已可以命名） 图一，选择 ORCAD 生网表命令 图二，出现此界面 图三，选此按键 图四，选protel2 格式，生成的网表为 NET 格式（注意Brow se 栏） 图五，点确定后出现的文件（注，在你保存的路径下） 说明一点，我的文件明是PDI902-L14A，文件名可以自已命 1． 打开 AD9.3，我用的是Sunner，新建项目PCB1.PrjPCB，(可自已命名，这里我为了方便没用作命名)再“追加新文件到项目中”，新建一个 PCB 文件，可自已取名为PCB1.PcbDoc；然后继续追加，这回选择“其它”，把刚才生成好的网表PDI902-L14A.NET 添加到项目中。 如图，建立了工程文件（这里我的工程无命名，PCB 自已可以命名） 2． 做好所有的封装，封装要跟Orcad 中设置的一样，此时项目中所有文件有：PCB 文件，网表文件和封装库文件。4． 选择“project(项目管理)—〉show Differences(显示不同点)”，弹出“选择文件进行比较”窗口， 图： 选择“project(项目管理)—〉show Differences(显示不同点) 图：弹出“选择文件进行比较”窗口 图：选中“Advvanced Mode(高级模式)”复选框，将 PCB1.NET 与 PCB1.PcbDoc 相关联， 图：左图选择网表，右图选PCB1 选中后红色（注：我的PCB 无命名） 图，确认后进入“Differences betw een Netlist File and PCB Document”窗口 图：鼠标右键放置 “Differences”单击， 图：出现如图，选择“Update All in >> PCB Docu ment” 图：出现此图 再操作按鍵 图，出现“建立工程订单(ECO)”， 点 “执行变化”。 如果没有出错，就可以进行 PCB 画图操作了，当一定要让封装对上！
