OSPF大型综合实验(帧中继、虚链路、路由重发布、特殊区域)VIP免费

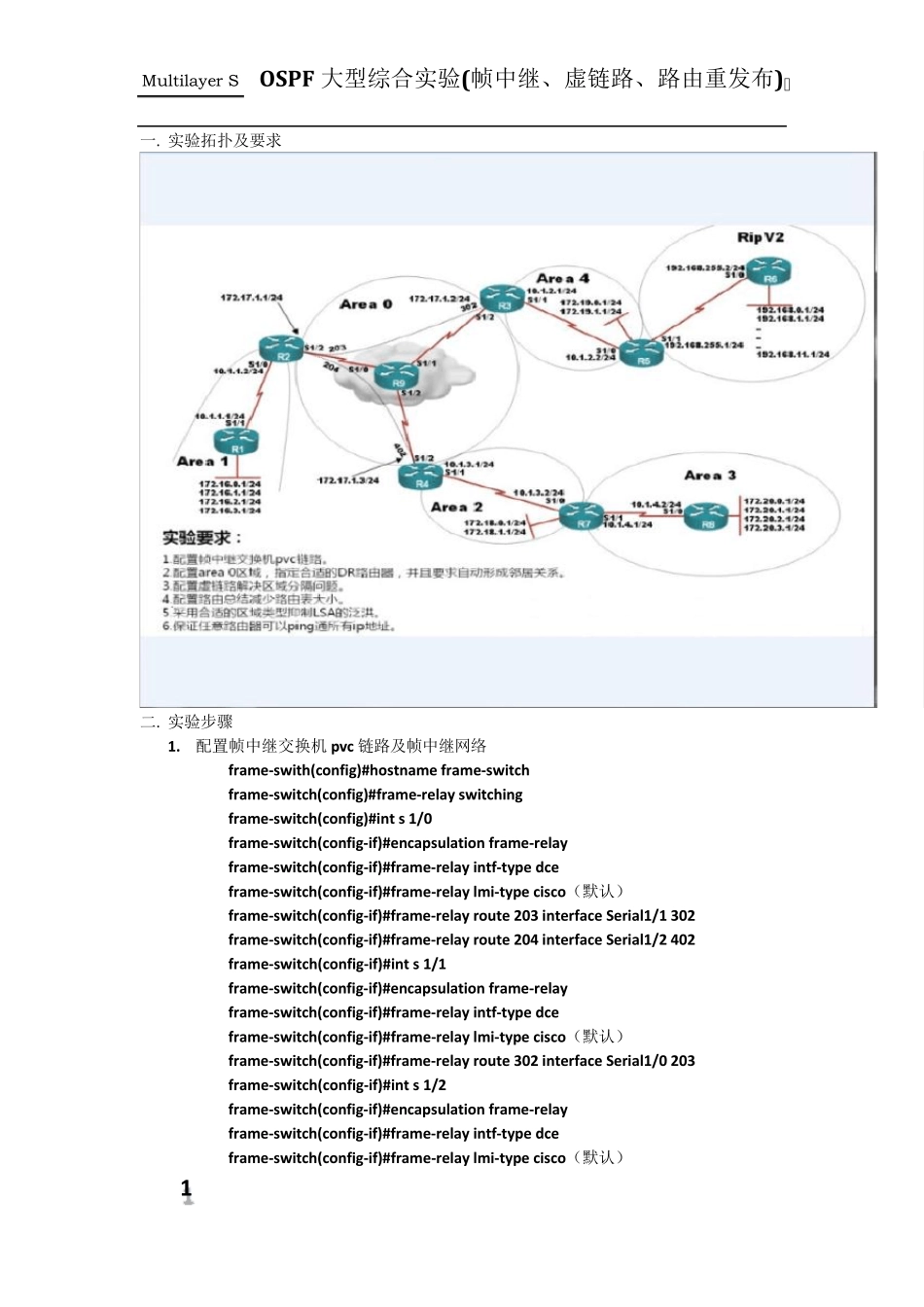

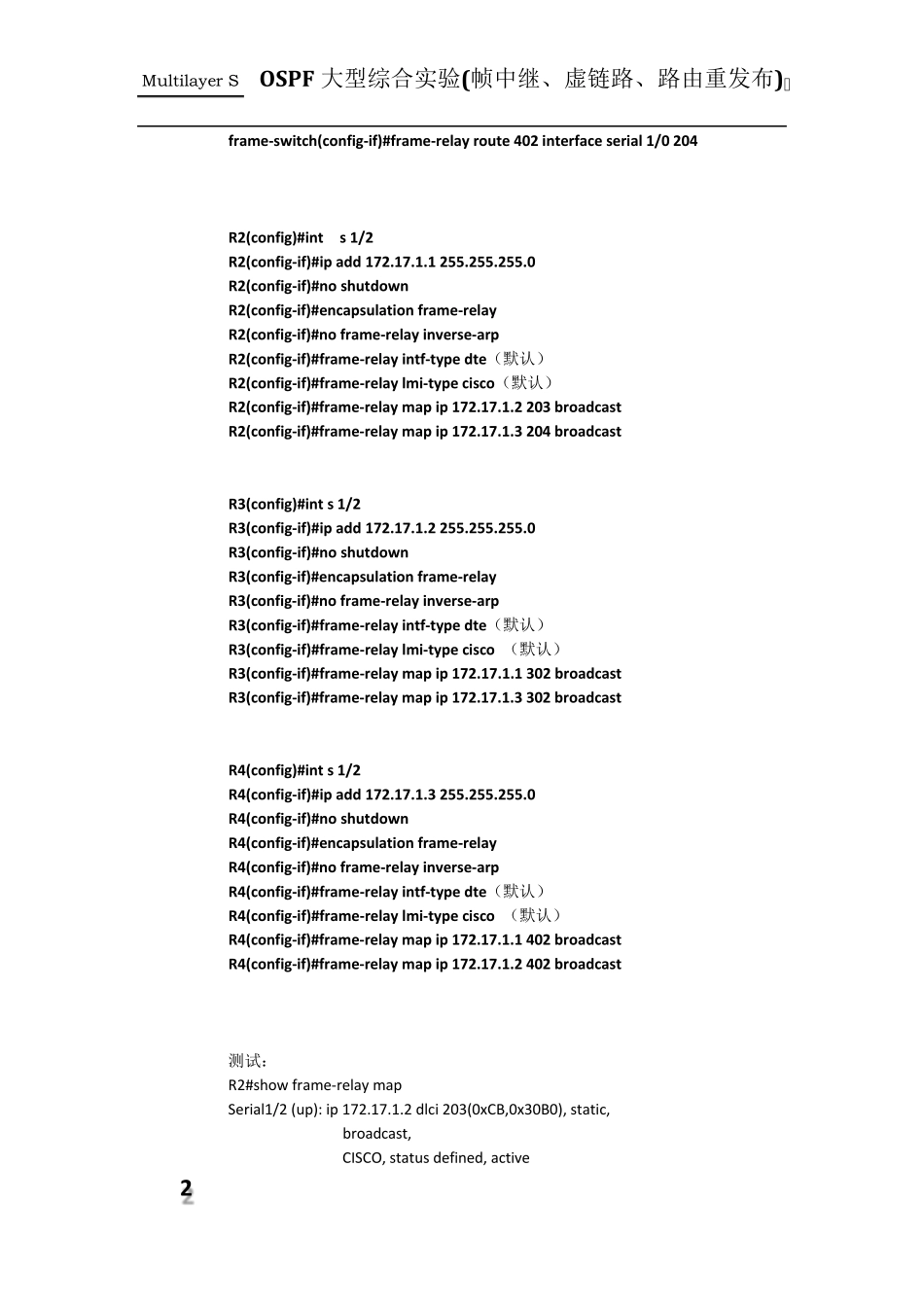

Multilayer S OSPF 大型综合实验(帧中继、虚链路、路由重发布) 1 一. 实验拓扑及要求 二. 实验步骤 1. 配置帧中继交换机 pvc 链路及帧中继网络 frame-swith(config)#hostname frame-switch frame-switch(config)#frame-relay switching frame-switch(config)#int s 1/0 frame-switch(config-if)#encapsulation frame-relay frame-switch(config-if)#frame-relay intf-type dce frame-switch(config-if)#frame-relay lmi-type cisco（默认） frame-switch(config-if)#frame-relay route 203 interface Serial1/1 302 frame-switch(config-if)#frame-relay route 204 interface Serial1/2 402 frame-switch(config-if)#int s 1/1 frame-switch(config-if)#encapsulation frame-relay frame-switch(config-if)#frame-relay intf-type dce frame-switch(config-if)#frame-relay lmi-type cisco（默认） frame-switch(config-if)#frame-relay route 302 interface Serial1/0 203 frame-switch(config-if)#int s 1/2 frame-switch(config-if)#encapsulation frame-relay frame-switch(config-if)#frame-relay intf-type dce frame-switch(config-if)#frame-relay lmi-type cisco（默认） Multilayer S OSPF 大型综合实验(帧中继、虚链路、路由重发布) 2 frame-switch(config-if)#frame-relay route 402 interface serial 1/0 204 R2(config)#int s 1/2 R2(config-if)#ip add 172.17.1.1 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#encapsulation frame-relay R2(config-if)#no frame-relay inverse-arp R2(config-if)#frame-relay intf-type dte（默认） R2(config-if)#frame-relay lmi-type cisco（默认） R2(config-if)#frame-relay map ip 172.17.1.2 203 broadcast R2(config-if)#frame-relay map ip 172.17.1.3 204 broadcast R3(config)#int s 1/2 R3(config-if)#ip add 172.17.1.2 255.255.255.0 R3(config-if)#no shutdown R3(config-if)#encapsulation frame-relay R3(config-if)#no frame-relay inverse-arp R3(config-if)#frame-relay intf-type dte（默认） R3(config-if)#frame-relay lmi-type cisco （默认） R3(config-if)#frame-relay map ip 172.17.1.1 302 broadcast R3(c...
