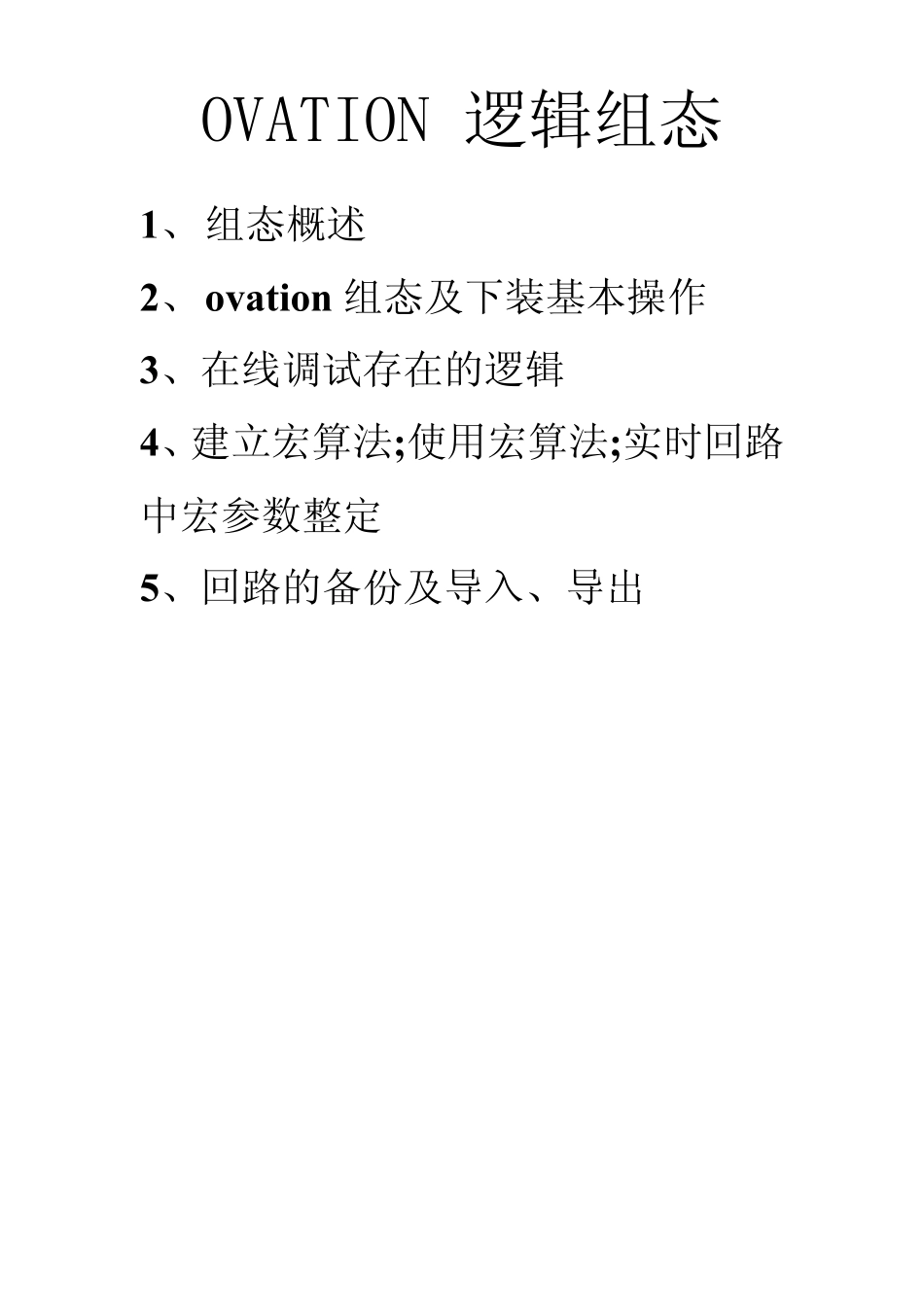

OVATION逻辑组态VIP专享VIP免费

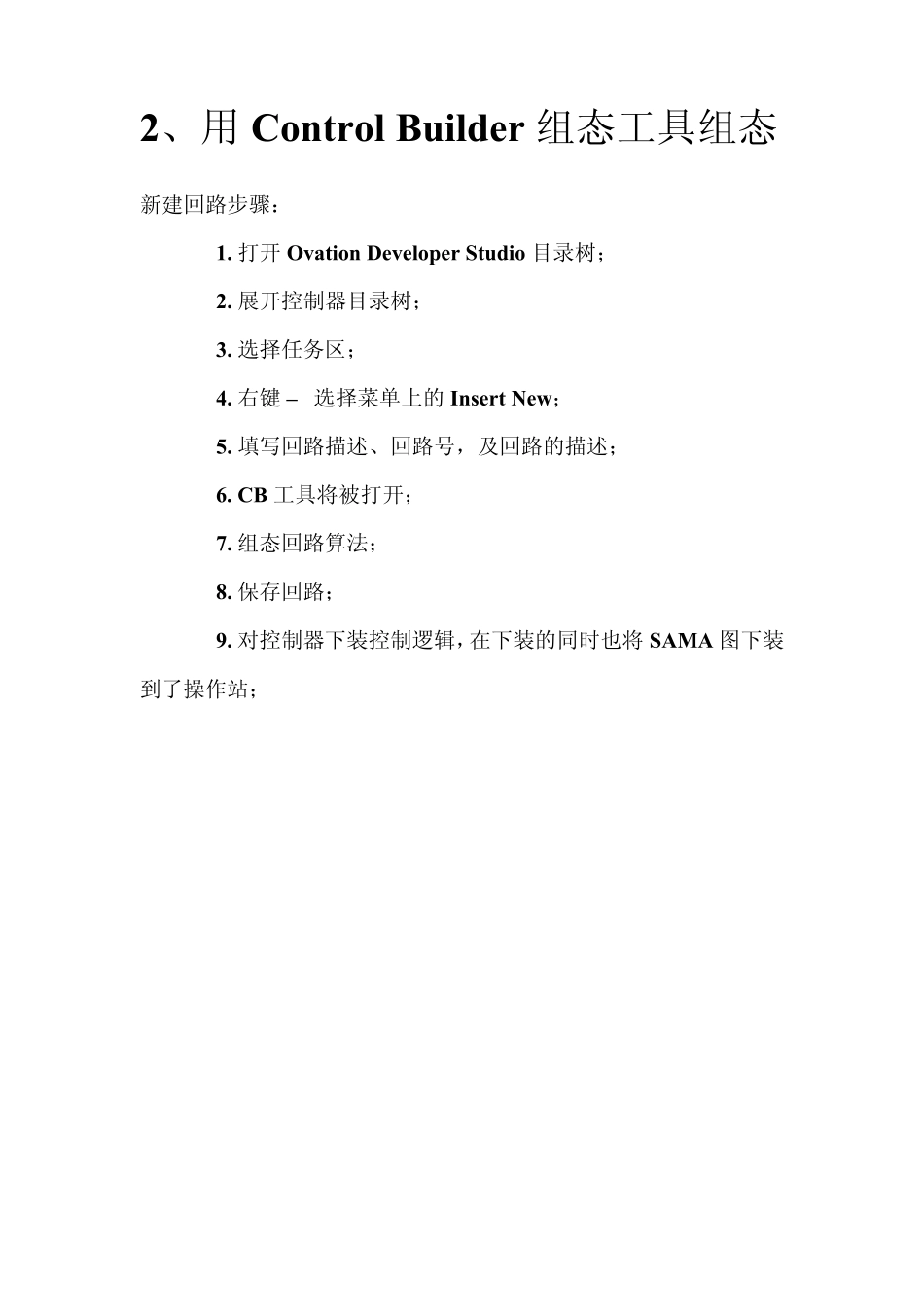

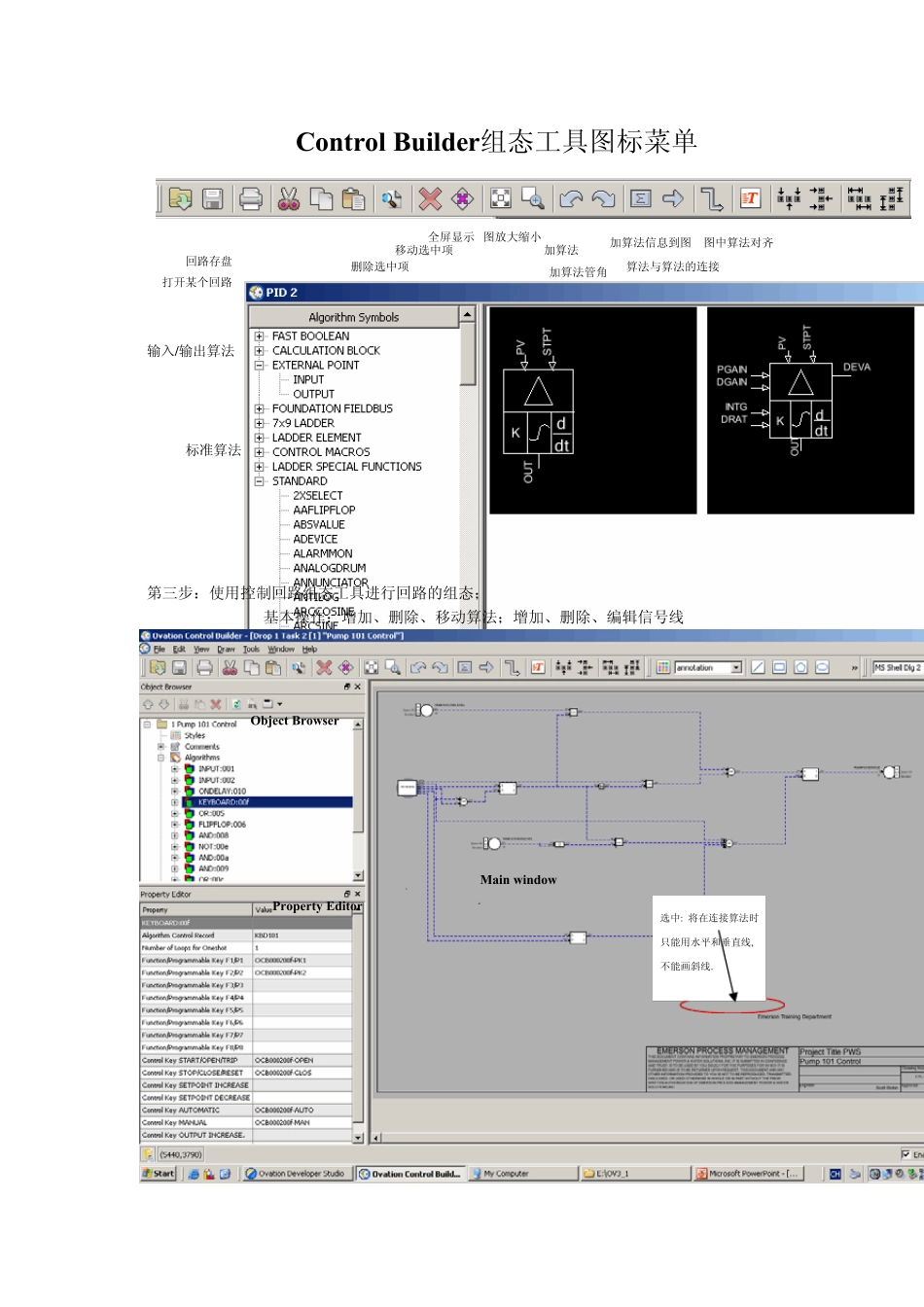

OVATION 逻辑组态 1、 组态概述 2、 ov ation 组态及下装基本操作 3、在线调试存在的逻辑 4、建立宏算法;使用宏算法;实时回路中宏参数整定 5、回路的备份及导入、导出 2、用 Control Builder 组态工具组态 新建回路步骤： 1. 打开 Ovation Developer Studio 目录树； 2. 展开控制器目录树； 3. 选择任务区； 4. 右键 – 选择菜单上的 Insert New； 5. 填写回路描述、回路号，及回路的描述； 6. CB 工具将被打开； 7. 组态回路算法； 8. 保存回路； 9. 对控制器下装控制逻辑，在下装的同时也将 SAMA 图下装到了操作站； Control Builder组态工具图标菜单 加算法加算法管角算法与算法的连接 移动选中项删除选中项回路存盘 打开某个回路 标准算法 输入/输出算法 全屏显示图中算法对齐加算法信息到图 图放大缩小第三步：使用控制回路组态工具进行回路的组态； Property Editor Main window Object Browser 选中: 将在连接算法时 只能用水平和垂直线, 不能画斜线. 基本操作：增加、删除、移动算法；增加、删除、编辑信号线 在回路窗右键功能菜单二： 在回路中对图符拷贝，删除，移动等操作： 选择相应对象后，在其空白地方右键 – 出现菜单。 练习图符拷贝, 删除, 移动 自定义算法名： 与 GB 相关 的 算 法 ，如 MAstation ，MAmode，setpoint，keyboard，2Xselect，mediansel等算法，建议自定义算法名； 步骤： 第一步：选中算法，在左边的属性编辑窗口， Algorithm Control Record：填入自定义的算法名； 第二步：Edit菜单－Create User Points… ，选择自定义的算法名，点类型为LC，选择Create Points按钮，创建自定义的算法名，可以在回路所在的控制器，Points－Algorithm Points中找到新创建的自定义算法名； 访问实时控制图回路图的方法 方法一： 使用操作站上操作应用工具中的回路调出工具：Start -> Ov ation -> Ov ation Applications 方法二： 使用含有点的有关信息的操作窗口（如：Point Information，报警窗等），使用右键菜单上 的Signal Diagram菜单调出与此点有关的控制回路图。 控制回路图窗口的显示内容 控制回路图窗口显示包括以下六项内容： 1. Sheet Browser 回路浏览器 2. Display canvas 显示区 3. Control Summary 回路中的点名清单窗 4. Properties Summary 回路中算法参数的整定窗 5. Trac...
