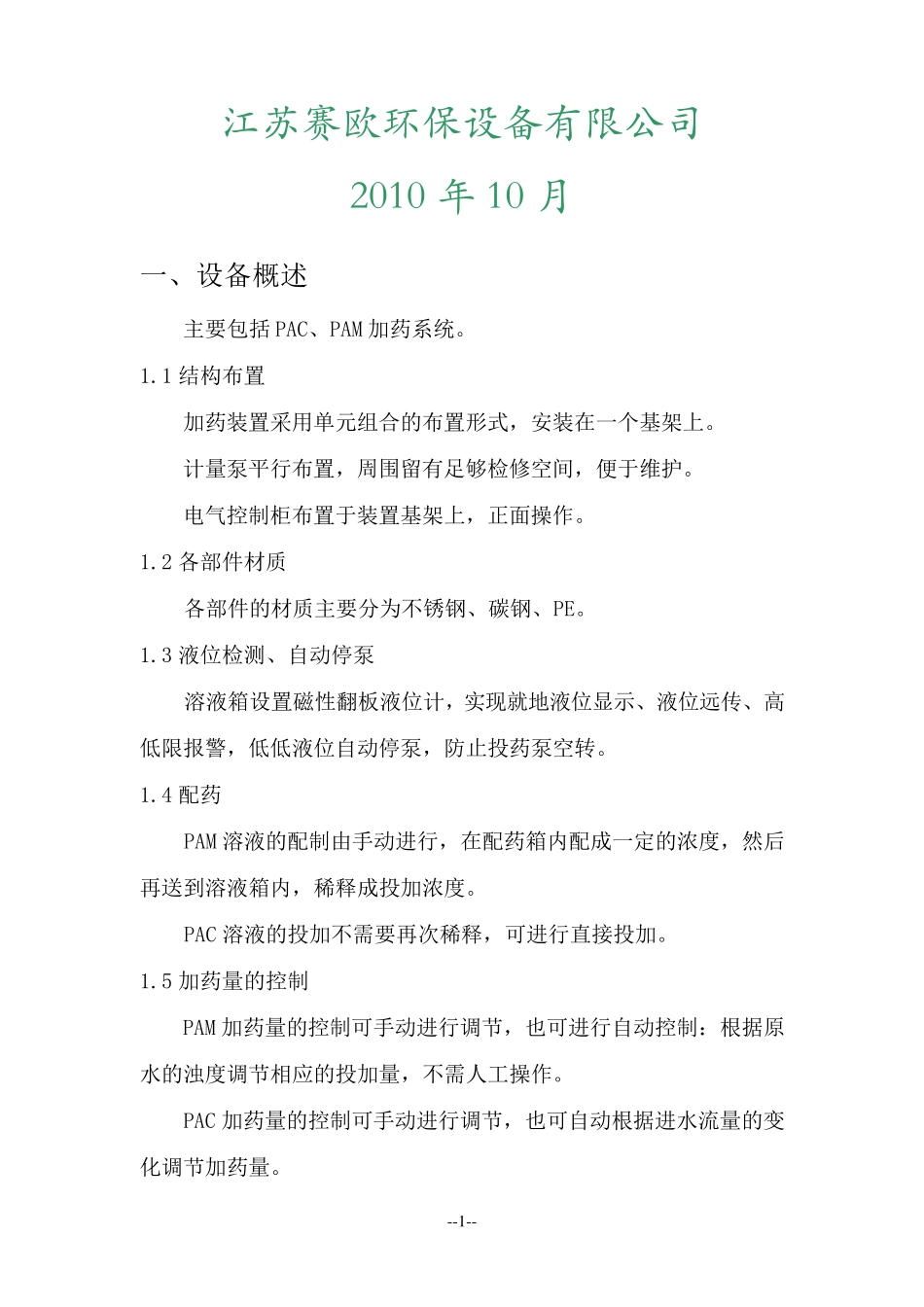

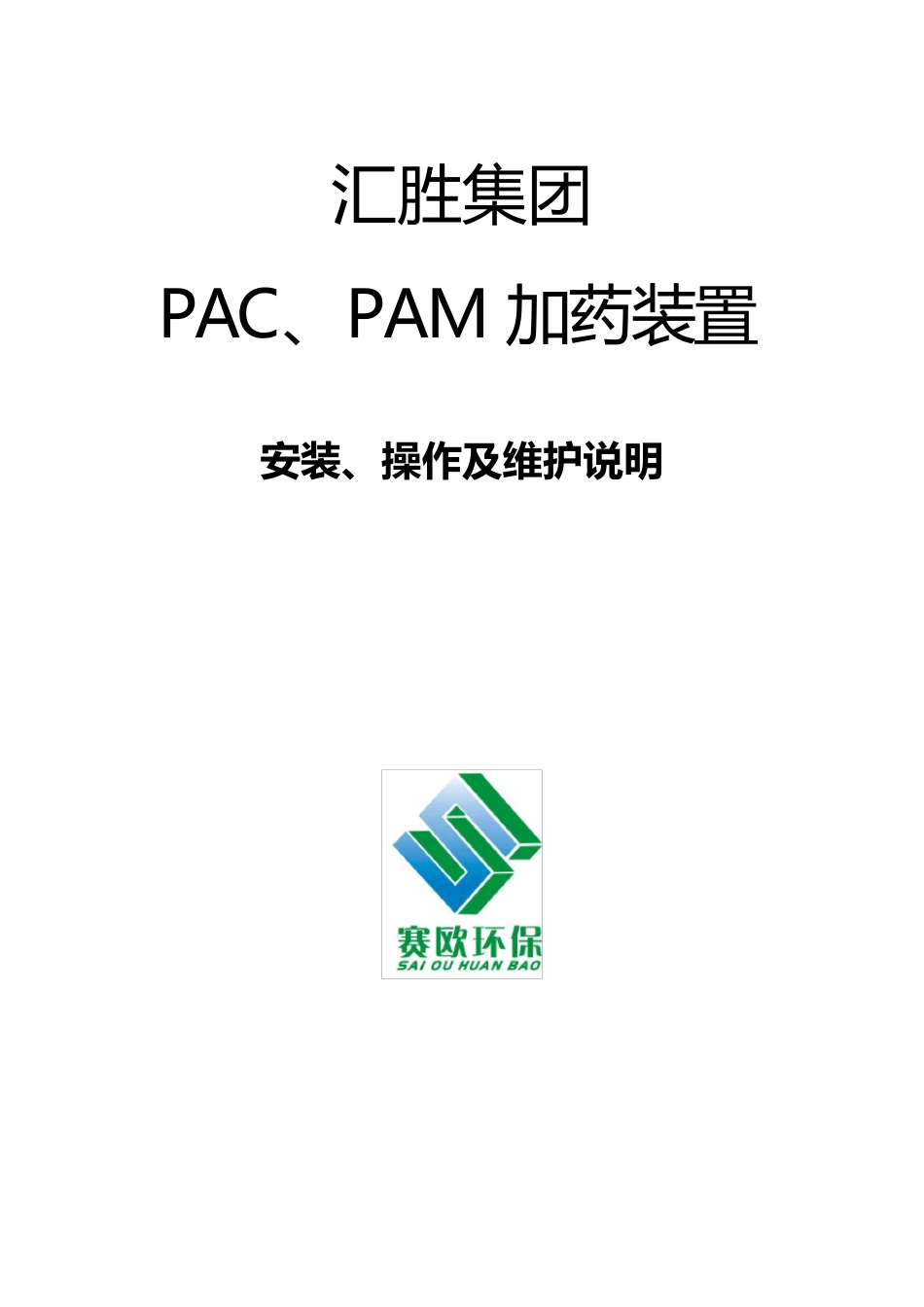

汇 胜 集 团 PAC、PAM 加药装置 安 装 、操作及维护说明 --1 -- 江 苏 赛 欧 环 保 设 备 有 限 公 司 2010 年 10 月 一、设备概述 主要包括 PAC、PAM 加药系统。 1.1 结构布置 加药装置采用单元组合的布置形式,安装在一个基架上。 计量泵平行布置,周围留有足够检修空间,便于维护。 电气控制柜布置于装置基架上,正面操作。 1.2 各部件材质 各部件的材质主要分为不锈钢、碳钢、PE。 1.3 液位检测、自动停泵 溶液箱设置磁性翻板液位计,实现就地液位显示、液位远传、高低限报警,低低液位自动停泵,防止投药泵空转。 1.4 配药 PAM 溶液的配制由手动进行,在配药箱内配成一定的浓度,然后再送到溶液箱内,稀释成投加浓度。 PAC 溶液的投加不需要再次稀释,可进行直接投加。 1.5 加药量的控制 PAM 加药量的控制可手动进行调节,也可进行自动控制:根据原水的浊度调节相应的投加量,不需人工操作。 PAC 加药量的控制可手动进行调节,也可自动根据进水流量的变化调节加药量。 --2-- 1.6 技术参数表 二、加药装置操作说明 2.1 使用 加药装置用于地表水净化站。 2.2 装置启动前的操作 2.2.1 系统检查 检查各连接接头,紧固件不应有松动、脱落现象; 检查水箱溢流管是否畅通; 型号 PAC 加药装置 CG-6.0 PAM 加药装置 WA1.0-2.0 溶液箱容积 PAC 加药装置 6 立方米 PAM 加药装置 2 立方米 加药方式 自动或手动 泵出口压力 PAC 加药泵 0.6Mpa PAM 加药泵 0.6Mpa 泵出口流量 PAC 加药泵 ≤50L/H PAM 加药泵 ≤170L/H 组合形式 三箱四泵 --3 -- 检查装置总电源是否接入; 各计量泵状态是否正常(有无故障); 溶液箱内是否有药液,溶液箱液位降至低液位时,报警开,计量泵停止工作。 2.3 配制药品 2.3.1 关闭所有阀门; 2.3.2 打开排污阀,排污时间3min,排污结束后关闭排污阀; 2.3.3 打开进水阀,按比例配置药液,待溶液箱液位计指示到高液位时关闭进水阀(或根据需要加到一定液位); 2.3.4 打开搅拌电机搅拌,使溶液均匀。 2.4 装置启动 1、打开计量泵出口阀门; 2、打开计量进口阀,溶液箱出口阀; 3、调整计量泵行程至适当位置(40%左右); 4、选择操作模式(就地硬手动、就动手动、远程控制) 4.1 就地硬手动操作: 4.1.1 将计量泵操作模式选择开关切换至就地硬手动方式; 4.1.2 按下计量泵启动按钮; 4.1.3 计...
