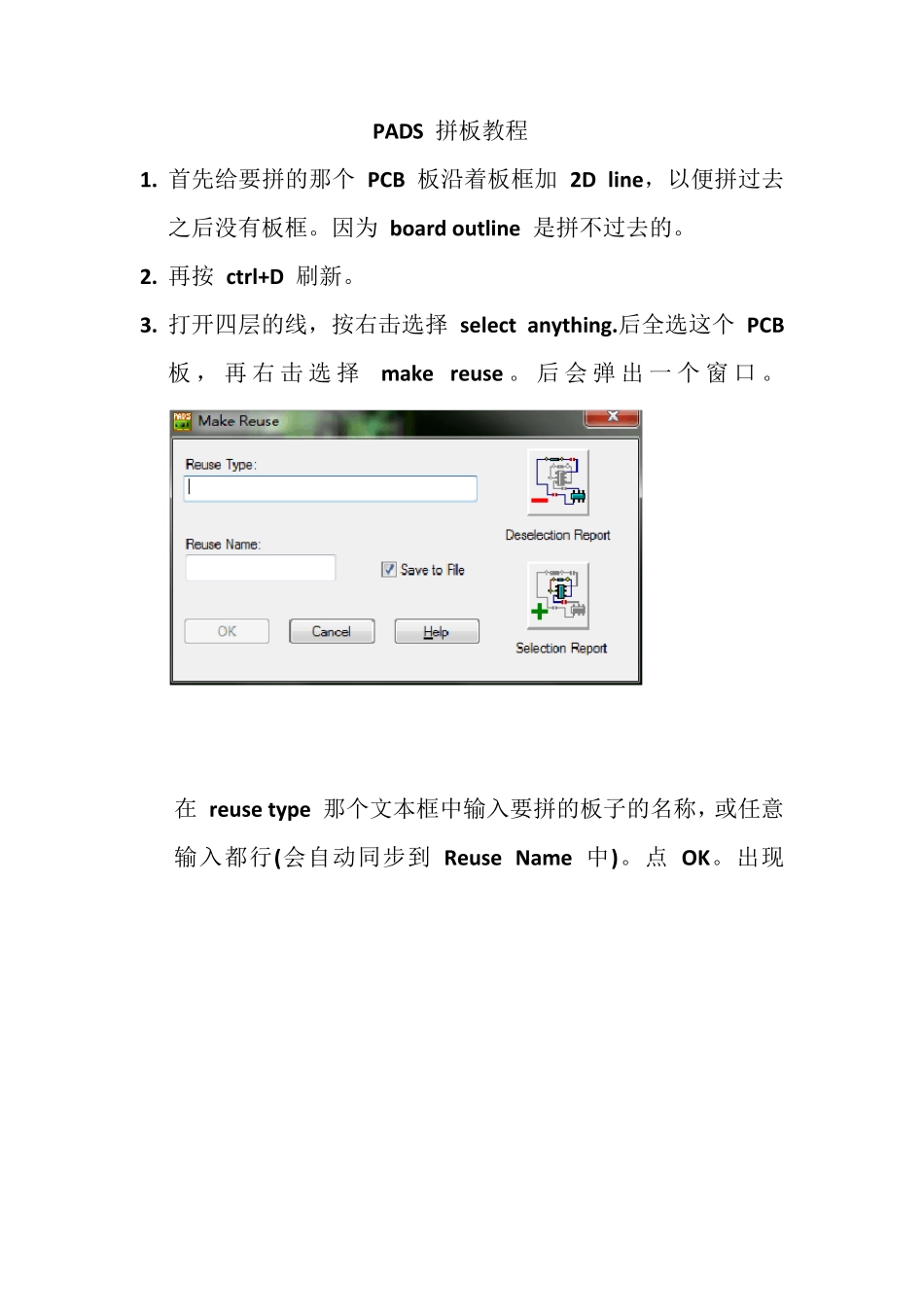

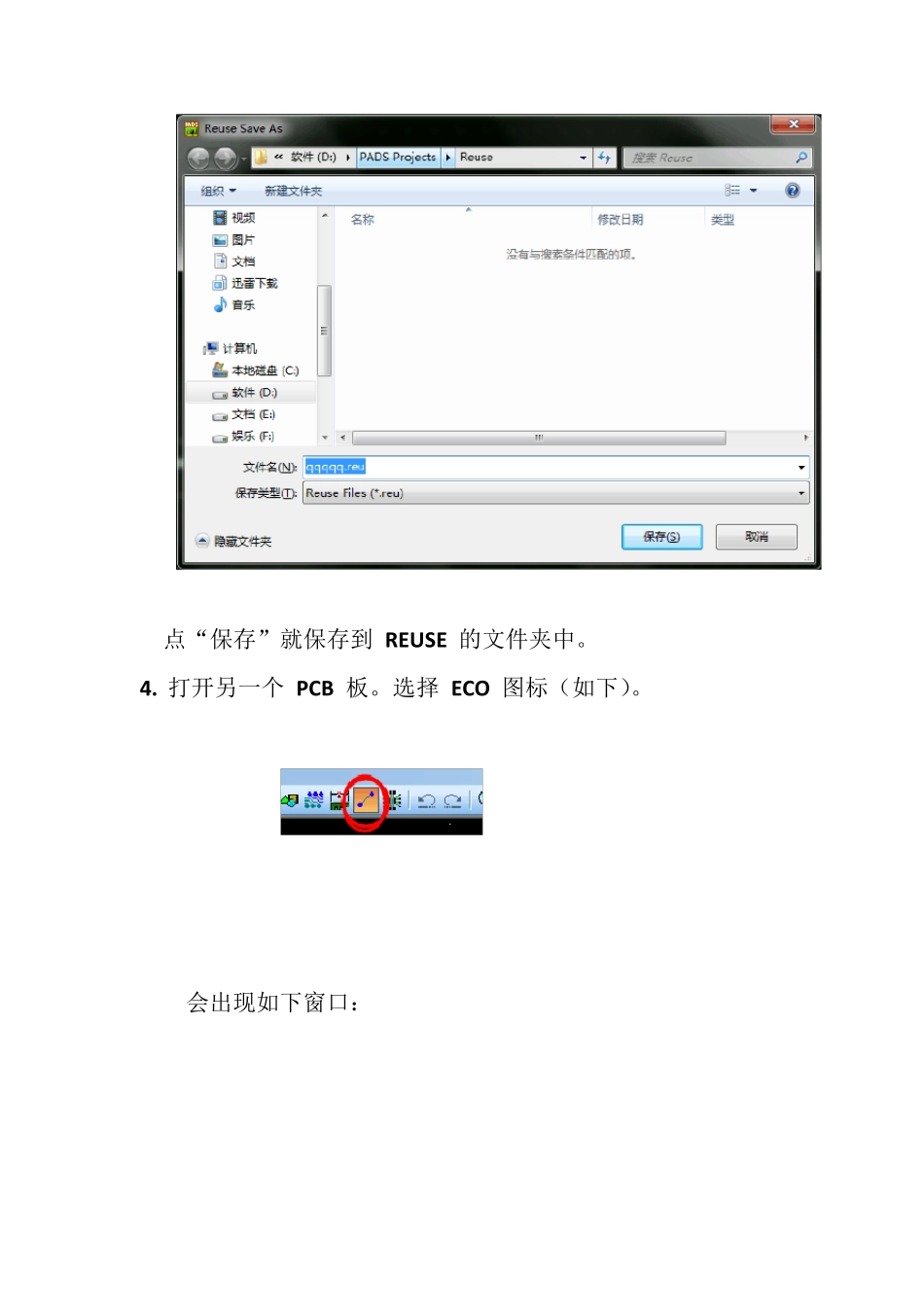

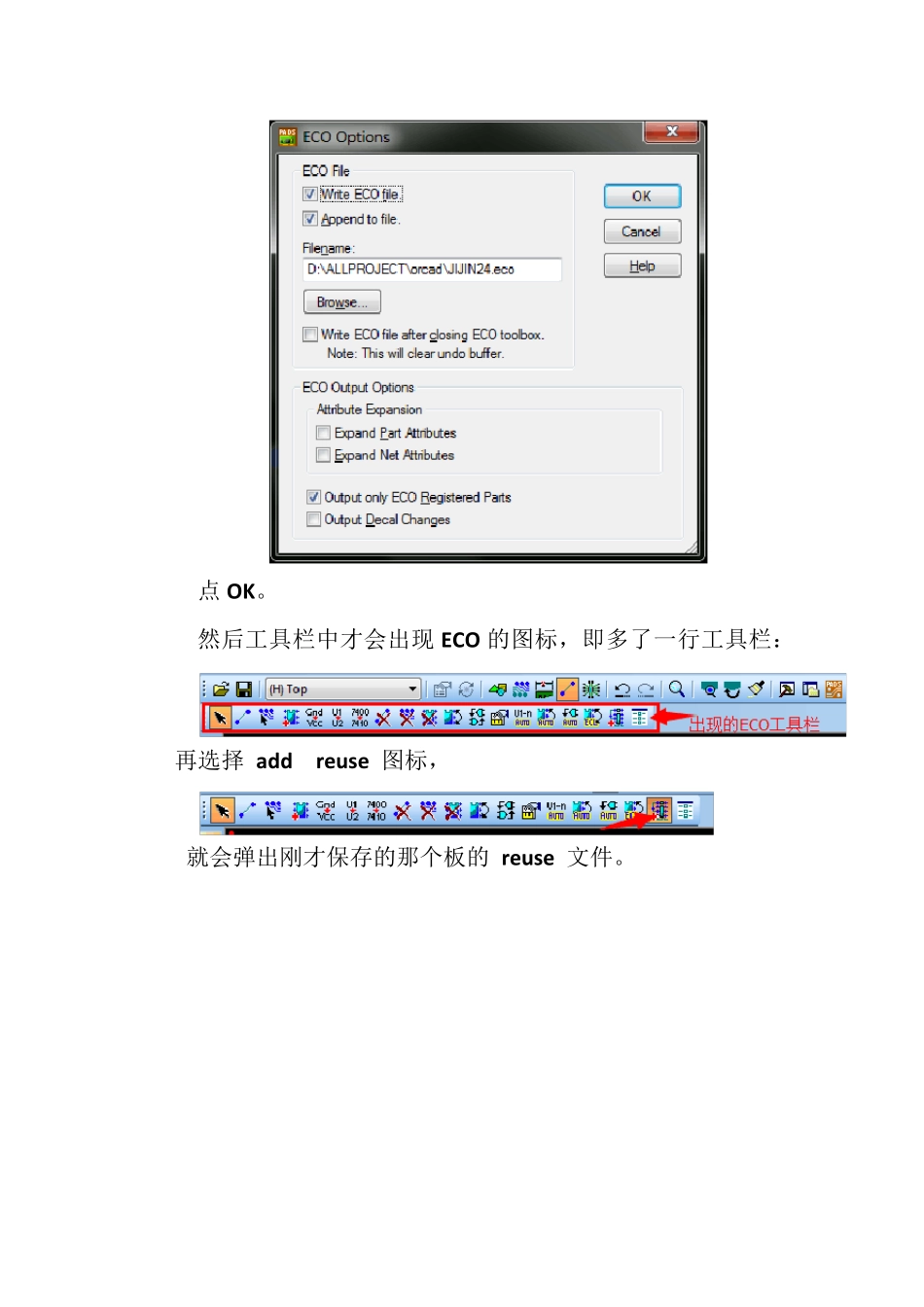

PADS 拼板教程 1. 首先给要拼的那个 PCB 板沿着板框加 2D line，以便拼过去之后没有板框。因为 board outline 是拼不过去的。 2. 再按 ctrl+D 刷新。 3. 打开四层的线，按右击选择 select anything.后全选这个 PCB 板，再 右 击 选 择 make reuse 。 后会 弹 出 一 个窗 口 。 在 reuse type 那个文本框中输入要拼的板子的名称，或任意输入都行(会自动同步到 Reuse Name 中)。点 OK。出现 点“保存”就保存到 REU SE 的文件夹中。 4. 打开另一个 PCB 板。选择 ECO 图标（如下）。 会出现如下窗口： 点OK。 然后工具栏中才会出现 ECO 的图标，即多了一行工具栏： 再选择 add reuse 图标， 就会弹出刚才保存的那个板的 reuse 文件。 选中它并按打开。 接着会弹出一个 reuse properties 窗口。 Reuse Name 下面的文本框不要去理会。要注意的是在 Designator preferences 下面的最后两个选项。add suffix 和 add prefix。前面那个（add suffix）指给器件编号添加后缀。后面那个（add prefix）是加前缀。 一般是选择 add suffix。选中后，后面那个文本框点亮，会有个 A 字母。那就设后缀为 A 吧。（例如：两个板上都出现 U1，在这里设置了就不会出现两个元件重名了，第一板是 U1，那么 拼过去的板就是 U1A）。 5. 点击后面 net properties 图标，会弹出 net properties 窗口。 如果在这个窗口中的右边那个 add/merge in design（Public） 下面那个文本框有出现网络。就选中那些网络把它们移到左边去。 并在 net append options 下面两个选项中选择第一个 add suffix。 这个选项一般来说是跟4、中的字母一样，选择（add suffix 或者 add prefix）也是对应的。选择完后就按 OK（这样就避免了的两个网络的 VCC 和 GND 是一样的而导致两个板的网络连在一起了）。 6. 再点 Reuse Properties 窗口的 OK。 7. 接下来会弹出一些提示，按确定就行了。 8. 这样通过 Reuse,就把板移动到需要拼接到的另一个板上了。 然后把 REUSE 调出来 的板， 放到你要想拼的位置就行了。 如果你放下后。 需要重新移动位置。 记得右击 select component -->select reuse--->break reuse.这样就可以再移动了。
