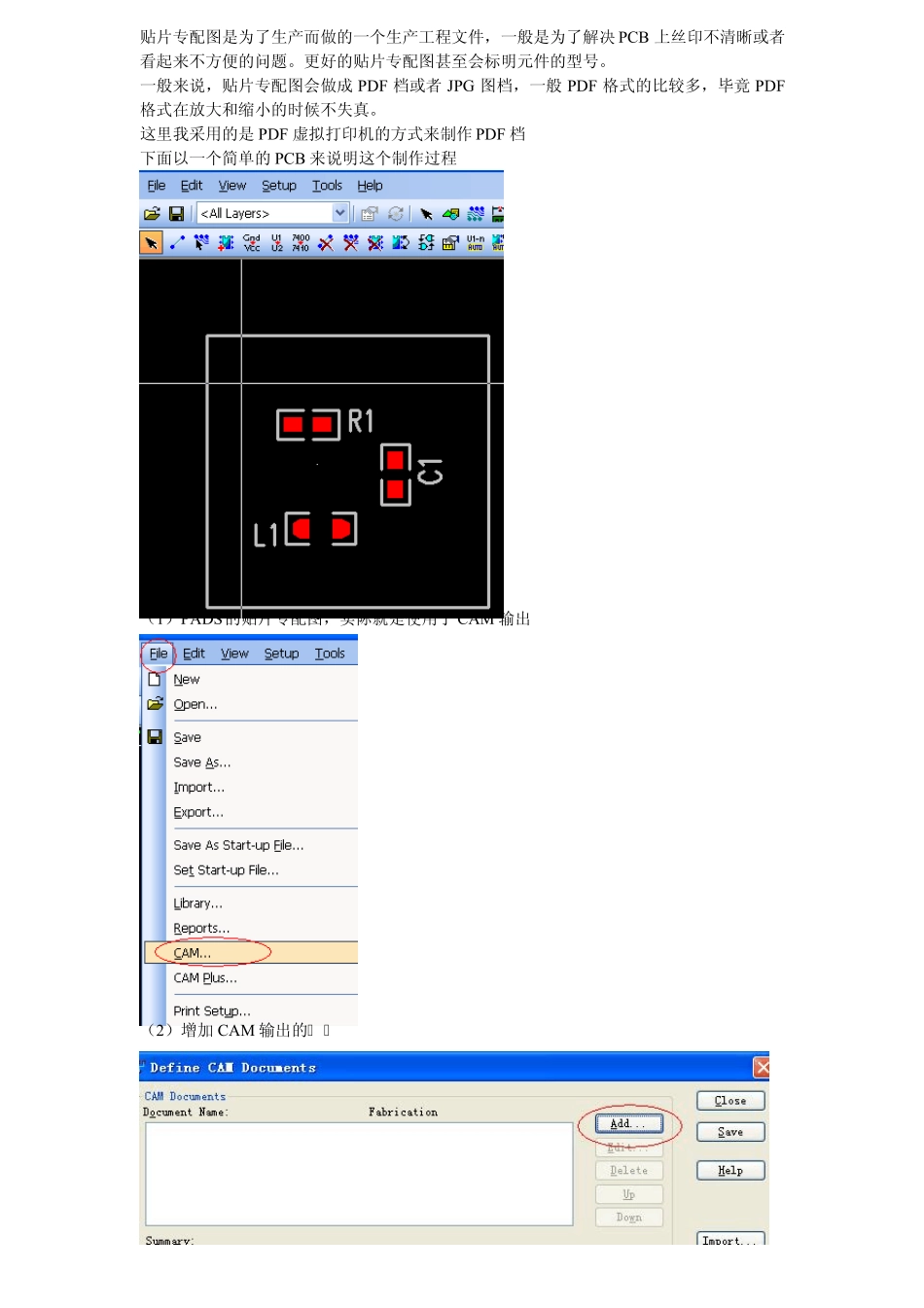

贴片专配图是为了生产而做的一个生产工程文件，一般是为了解决 PCB 上丝印不清晰或者看起来不方便的问题。更好的贴片专配图甚至会标明元件的型号。 一般来说，贴片专配图会做成 PDF 档或者 JPG 图档，一般 PDF 格式的比较多，毕竟 PDF格式在放大和缩小的时候不失真。 这里我采用的是 PDF 虚拟打印机的方式来制作 PDF 档 下面以一个简单的 PCB 来说明这个制作过程 （1）PADS的贴片专配图，实际就是使用了 CAM 输出 （2）增加 CAM 输出的内容 （3）随便写一个文档名，然后进入层设置 （4）添加顶层 和顶部丝印层，并设置该层需要输出的内容 （5）预览一下效果 （6）按下 Board 会打印实际板尺寸的效果，通常很小，很难看清楚，Refresh 是随时刷新显示 (7)因为还没有对打印区域进行设置，为了临时看清楚，可以按下 Ex tents （8）设置打印区域的相关参数，按下 Options （9）选择打印最适合纸张（满屏打印），如果是打印 Bottom 层的内容，请勾上 Mirror Image （10）设置完毕 选择 OK （1 1）还可以再预览一下效果 （12）输出模式 方式 选择 打印 Print ；设置打印机的相关选项 （13）选择 PDF 虚拟打印机，和纸张有关的参数 （14）运行， RUN （15）PDF 虚拟打印机打印出了应有的效果 Edit by ：Joison
