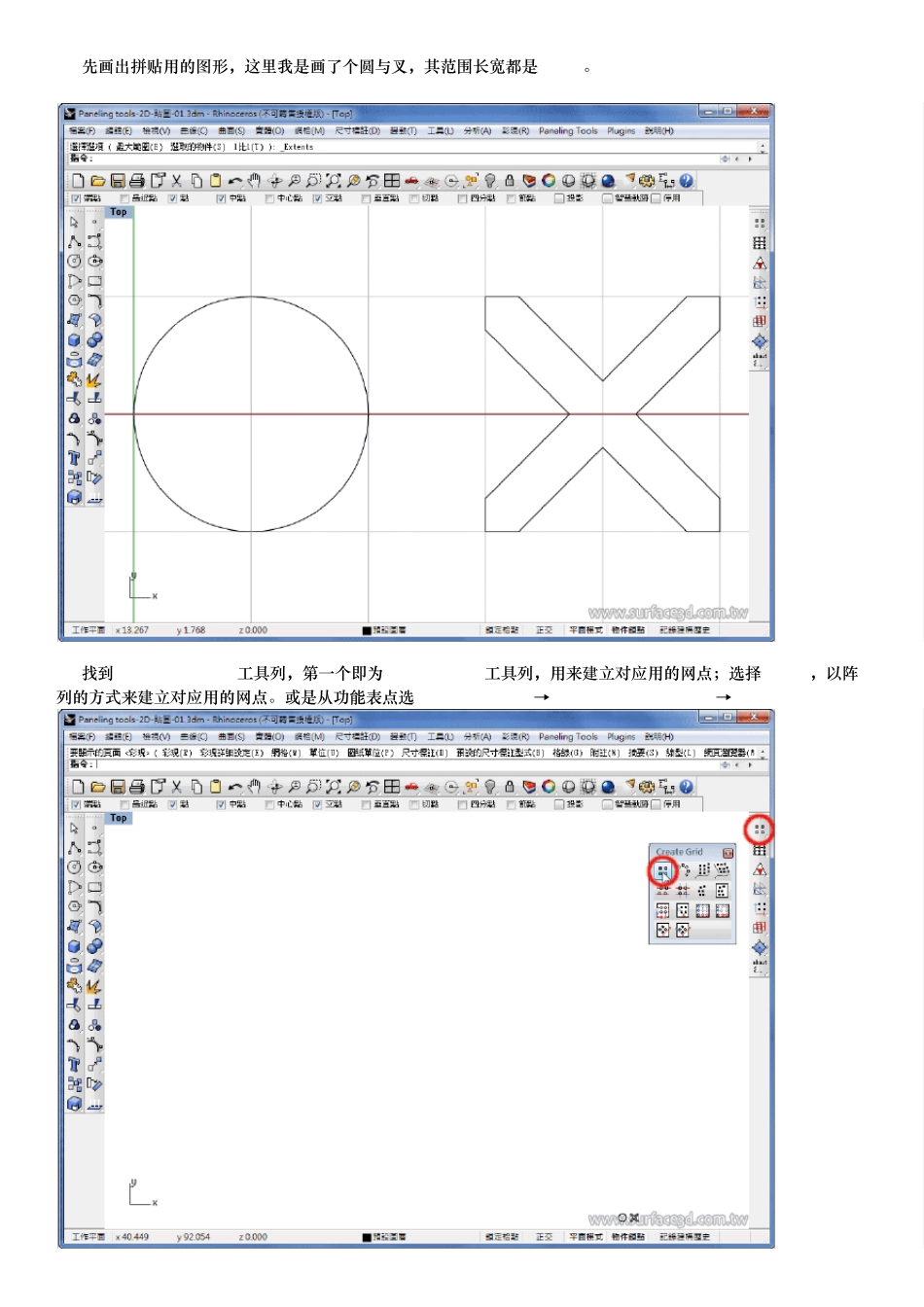

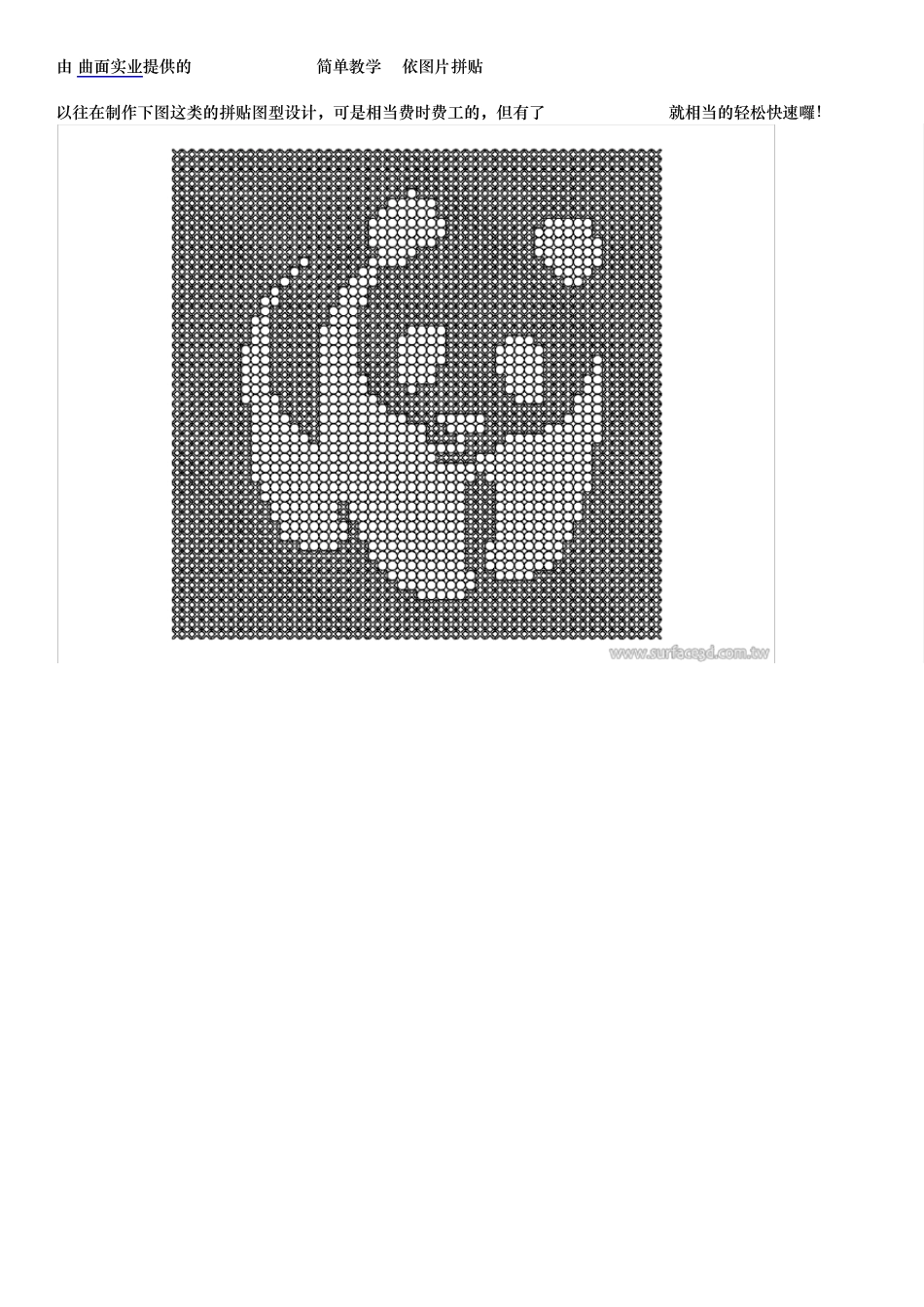

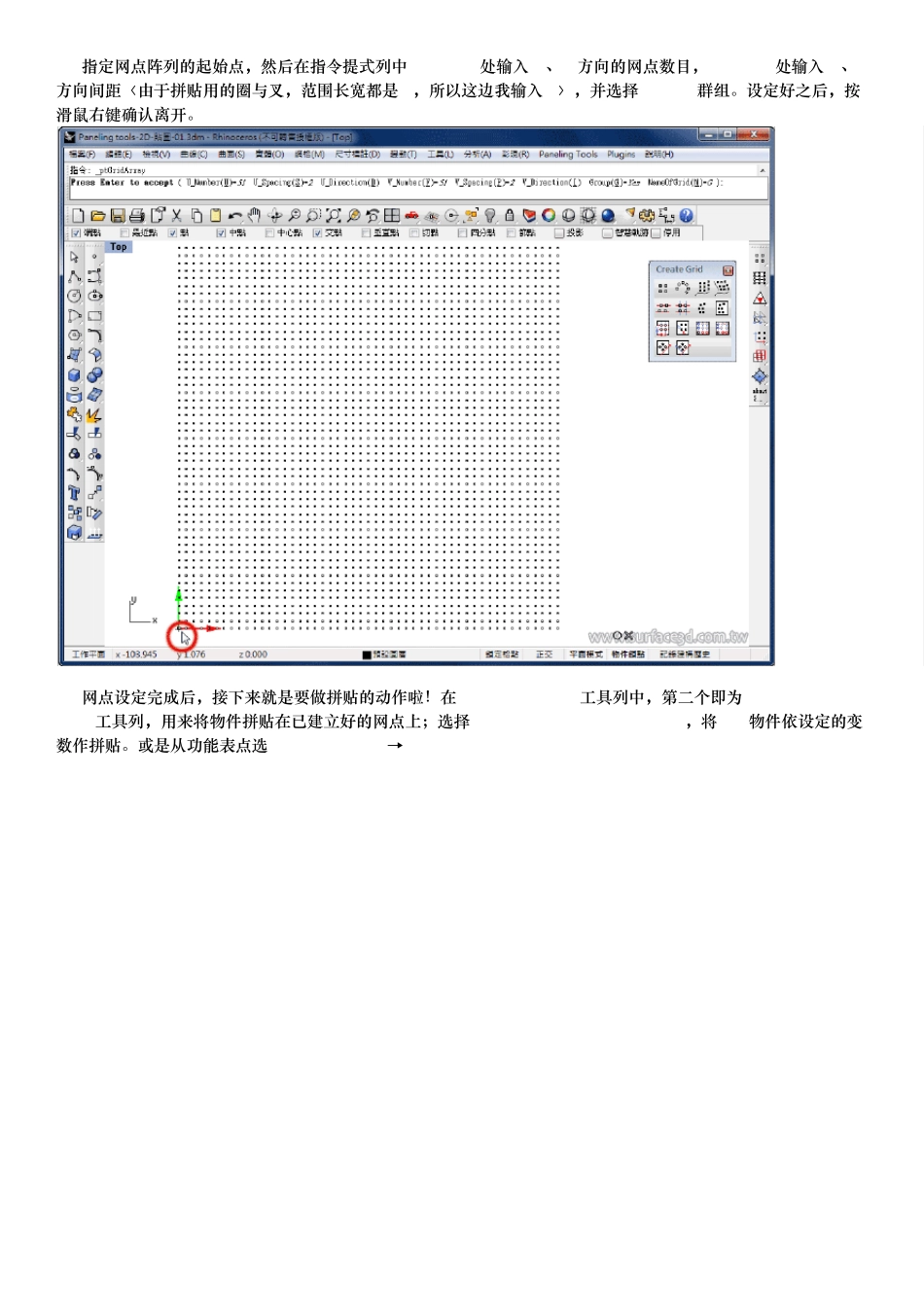

由 曲面实业提供的 Paneling Tools 简单教学 1-依图片拼贴 以往在制作下图这类的拼贴图型设计,可是相当费时费工的,但有了 Paneling Tools就相当的轻松快速囉! 01.先画出拼贴用的图形,这里我是画了个圆与叉,其范围长宽都是 2mm。 02.找到 Paneling Tools工具列,第一个即为 Create Grid工具列,用来建立对应用的网点;选择 Array,以阵列的方式来建立对应用的网点。或是从功能表点选 Paneling Tools→Create Paneling Grid→Array 03.指定网点阵列的起始点,然后在指令提式列中 Number处输入 U、V方向的网点数目,Spacing处输入 U、V方向间距〈由于拼贴用的圈与叉,范围长宽都是 2,所以这边我输入 2〉,并选择 Group群组。设定好之后,按滑鼠右键确认离开。 04.网点设定完成后,接下来就是要做拼贴的动作啦!在 Paneling Tools工具列中,第二个即为 Paneling from Grid工具列,用来将物件拼贴在已建立好的网点上;选择 Panel Custom 2D Variable,将 2D物件依设定的变数作拼贴。或是从功能表点选 Paneling Tools→Paneling from Grid→Panel Custom 2D Variable 05.先选择网点,按滑鼠右键确认;接下来指令会要你点选一个参考用曲面,若没有的话直接按右键确认。接着下一步… 06.在指令提式列中 PatternMethod处选择 List,在 DistributionMethod处选择 Bitmap,以图片的灰阶对比来决定拼贴的物件分布。接着下一步… 07.选择一张图片并开启。接着下一步… 08.点选一个要拼贴的物件,注意这里先点选的第一个物件,未来将拼贴在图片的黑色部分。按右键确认,接着下一步… 09.点选另一个要拼贴的物件,注意点选的第二个物件,未来将拼贴在图片的白色部分。按右键确认离开指令。 10.完成!由于是先选择圆、再选择叉,所以原本图片黑色的部分就由圆圈来填满、白色的部分则由叉来填满。 11.也可以试着将点选顺序反过来,先点选叉、再点选圆圈,可以得到另外一种效果,如下图所式。 由曲面实业提供的 Paneling Tools 简单教学 2-使用预设嵌面 Paneling Tools内建几种常见的建筑嵌面型式,对于常有嵌面需求的工作者来说是相当的方便,不需要自己慢慢画囉~ 简易说明与教学如下: 01.先建立一个圆球,半径为 10mm。 02.在前视图使用单轴缩放,将圆球往 Z轴方向放大 6倍,成为一个梭体 03.在前视图于梭体正中央画一条直线,使用修剪指令将梭体的下半部修剪掉,成为一个开放的曲面...
