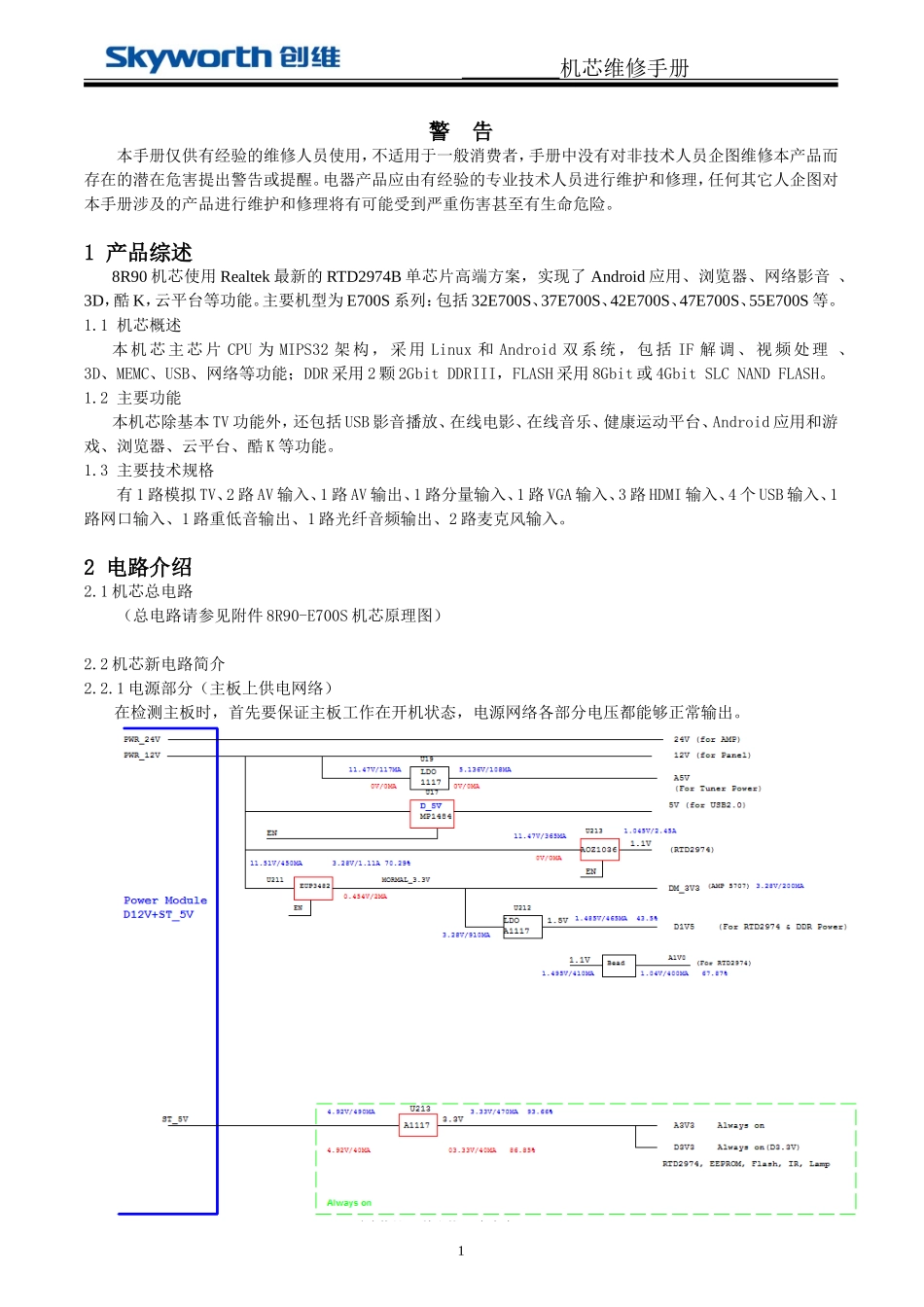

机芯维修手册警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。1产品综述8R90机芯使用Realtek最新的RTD2974B单芯片高端方案，实现了Android应用、浏览器、网络影音、3D，酷K，云平台等功能。主要机型为E700S系列：包括32E700S、37E700S、42E700S、47E700S、55E700S等。1.1机芯概述本机芯主芯片CPU为MIPS32架构，采用Linux和Android双系统，包括IF解调、视频处理、3D、MEMC、USB、网络等功能；DDR采用2颗2GbitDDRIII，FLASH采用8Gbit或4GbitSLCNANDFLASH。1.2主要功能本机芯除基本TV功能外，还包括USB影音播放、在线电影、在线音乐、健康运动平台、Android应用和游戏、浏览器、云平台、酷K等功能。1.3主要技术规格有1路模拟TV、2路AV输入、1路AV输出、1路分量输入、1路VGA输入、3路HDMI输入、4个USB输入、1路网口输入、1路重低音输出、1路光纤音频输出、2路麦克风输入。2电路介绍2.1机芯总电路（总电路请参见附件8R90-E700S机芯原理图）2.2机芯新电路简介2.2.1电源部分（主板上供电网络）在检测主板时，首先要保证主板工作在开机状态，电源网络各部分电压都能够正常输出。1机芯维修手册图1、电源网路图2.2.2待机Standby_5v供电系统Standby_5v转成D3v3、A3v3给2974B、遥控电路、Nandflash、EEProm供电。推荐使用用ICA1117-ADJ，最大支持2A电流输出。输入5v转3.3v时转换效率在90%以上，400mA～800mA输出时可达95%以上。图2、STANDBY_5V转D3V3、A3V3电路2.2.312v供电系统Pwr_12v转TUNER_5V、D_5v、Normal_3.3v(Normal_3.3v转为D1V5，D1V5转为A1V0)。TUNER_5V供电高频头；D_5v供电USB、MIC（U3）、WIFI模块、运放（U210）；Normal_3.3v给U6（TAS5711）供电；D1v5供电给DDR；12v转D1v0使用的DC/DCCONVERTORIC是NB637,开关频率500KHz，最大输出电流6A，FB电压为0.8V；12V转D_5V使用的DC/DCCONVERTORIC是MP1484，最大输出电流3A，FB电压为0.925V；12V转Normal_3.3v使用的DC/DCCONVERTORIC是MP3482;其余电压均由LDO提供。PWMC3640.1uF/50VC4050.1uF/16VD_5VR379NCCW3010uF/10VR365NC_2KPOWER_ON/OFF+C375470uF/16VA3V3D3V3+C356470uF16VSTANDBY_5V+C351470uF16VPWR_12VVIN3GND1VOUT2TAB4U213A1117-ADJD210C4060.1uF/16VR347499R348820+C403100uF/16V+C404100uF/16VC4070.1uF/16VL9110UHC35810nF/16VR3383KR3394.7K123Q232N3904C3634.7nF/50VR32847K/27K1%BS1IN2SW3GND4FB5COM6EN7SS8GND9U17MP1484R3265.6KR33010K,1%C3660.1uF/50VR340NC_100RPWR_12VPWR_12VD_5V+24VSTANDBY_5VR381NC_0RSTANDBY_5VSTANDBY_5VBL_ADJL101100R_3AVBRI_OVRMT_OPOWER_ON/OFFPOWER_ENVBRI_OC3610.1uF/50VBL_ADJPOWER_MUTEPOWER_MUTEBL_ENBL_ADJPOWERModule这部份的电路不能取消，以适应的开机方式BL_EN123Q242N3904R3434.7KD3V3R3444.7KR333NC_4.7KC650NC_0.1uF/16VR341NC_100RR3350R123Q22NCL90100R_3AR334100RR342NCR32410RR336NC_2.4K1234567891011121314CN8CON25-J25-14R323100KR3275.1K/18K1%C3601uF/50V3000MA+C365470uF/16VCW5622uF/16VL95100R_3ASTANDBY_5VPGND1VIN2AGND3FB4COMP5EN6SS7NC8LX9U18AOZ1051PISTANDBY_5VR5370RR3800RR39010KR3451K+C374NC_10uF/10VL100100R_3A2机芯维修手册VCC_INRW265.1K/1%D1V1CW16100nFPWR_12VDGNDCW1810uF/16VRW161012L172.2uH/7.5ADGNDCW5822uF/16VCW21100nFCW29NCCW36NCRW23NCDGNDVo=0.8*(1+RW26/RW25)RW21100KCW2310uF/10V+CW19220uF/16VPGND+CW34100uF/16VCW2410uF/10VRW3439KCW5422uF/16VDGNDD22NCSTANDBY_5VRW3213K/1%DGNDCW551nFPGNDFBCW601nFDGNDLXPGND1NC8NC7EN6AGND3FB4COMP5VIN2LX9U215AOZ1036PIRW3012KD170RENPOWER_ENRW28NCD7NC/IN4148PWR_12VR21NC/9K1R20NC/36KR22NC/18KR23NC/3KC4NC/10n+C370100uF/16VRESET#123Q29NC/2N3904NORMAL_3.3VL87150R_1ADM_3V3+C371100uF/16VR12NC/1K123Q28NC/2N3904R33122/2WC3730.1uF/50VTUNER_5VPWR_12V...
