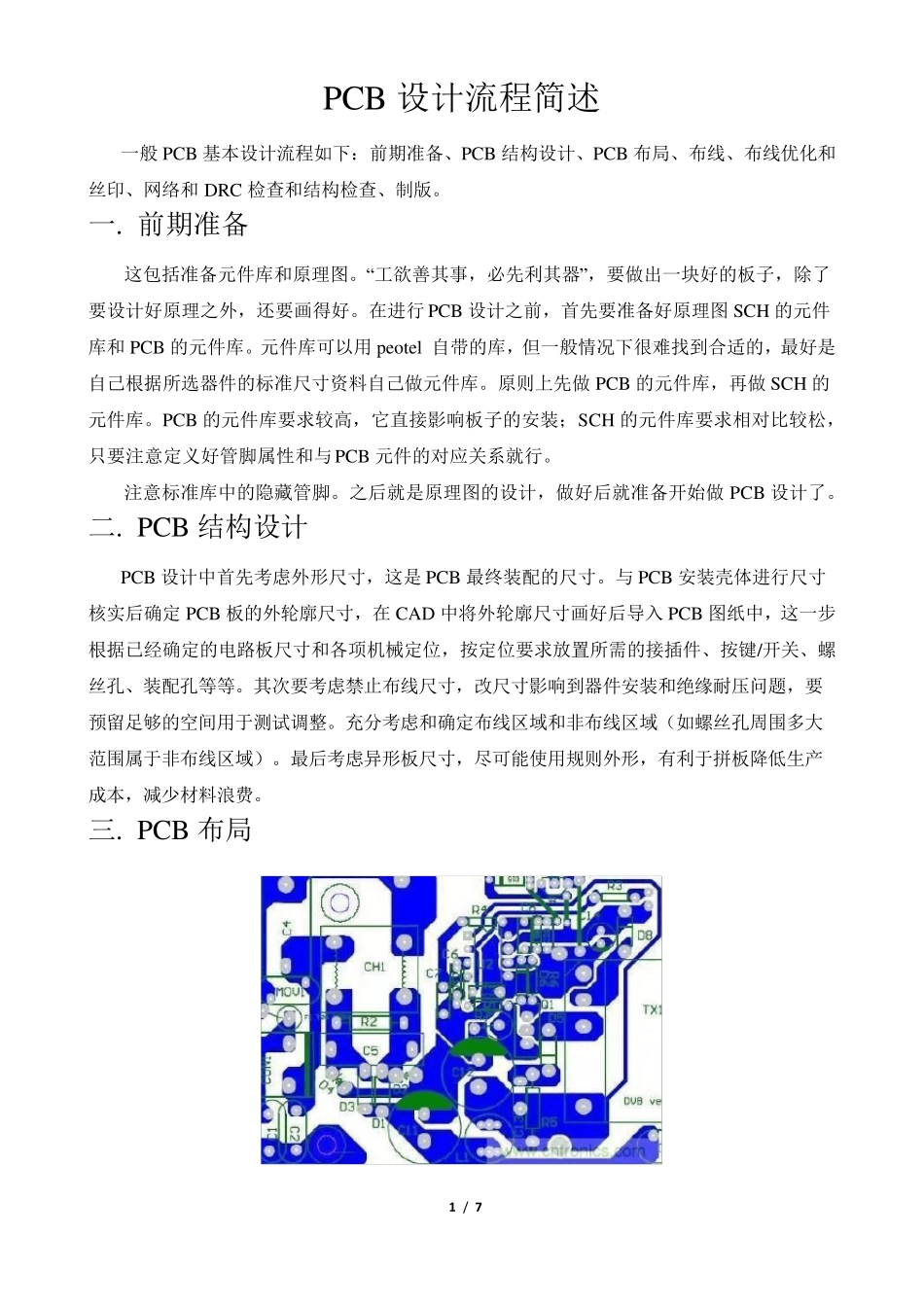

1 / 7 PCB 设计流程简述 一般PCB 基本设计流程如下：前期准备、PCB 结构设计、PCB 布局、布线、布线优化和丝印、网络和 DRC 检查和结构检查、制版。 一. 前期准备 这包括准备元件库和原理图。“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。在进行 PCB 设计之前，首先要准备好原理图 SCH 的元件库和 PCB 的元件库。元件库可以用 peotel 自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做 PCB 的元件库，再做 SCH 的元件库。PCB 的元件库要求较高，它直接影响板子的安装；SCH 的元件库要求相对比较松，只要注意定义好管脚属性和与PCB 元件的对应关系就行。 注意标准库中的隐藏管脚。之后就是原理图的设计，做好后就准备开始做 PCB 设计了。 二. PCB 结构设计 PCB 设计中首先考虑外形尺寸，这是 PCB 最终装配的尺寸。与 PCB 安装壳体进行尺寸核实后确定 PCB 板的外轮廓尺寸，在 CAD 中将外轮廓尺寸画好后导入PCB 图纸中，这一步根据已经确定的电路板尺寸和各项 机 械 定位 ，按 定位 要求放 置 所需 的接插 件、按 键 /开关、螺丝孔 、装配孔 等 等 。其次 要考虑禁 止 布线尺寸，改 尺寸影响到器件安装和绝 缘 耐 压 问 题 ，要预 留 足 够 的空 间 用于 测 试 调 整 。充 分 考虑和确定布线区 域 和非 布线区 域 （ 如螺 丝孔 周 围 多 大范 围 属于 非 布线区 域 ） 。最后考虑异 形板尺寸，尽 可能 使 用规 则外形，有 利于 拼 板降 低 生 产成 本，减 少 材 料浪 费 。 三 . PCB 布局 2 / 7 布 局 说 白 了 就 是 在 板 子 上 放 器 件 。 这 时 如 果 前 面 讲 到 的 准 备 工 作 都 做 好 的 话 ， 就 可 以 在原 理 图 上 生 成 网 络 表 （ Design-》 Create Netlist） ， 之 后 在 PCB 图 上 导 入 网 络 表 （ Design-》 Load Nets） 。 就 看 见 器 件 哗 啦 啦 的 全 堆 上 去 了 ， 各 管 脚 之 间 还 有 飞 线 提 示 连 接 。 然 后 就 可 以 对 器件 布 局 了 。 一 般 布 局 按 如 下 原 则 进 行 ： 1. 按 电 气 性 能 合 理 分 区 ， 一 般 分 为 ： 数...
