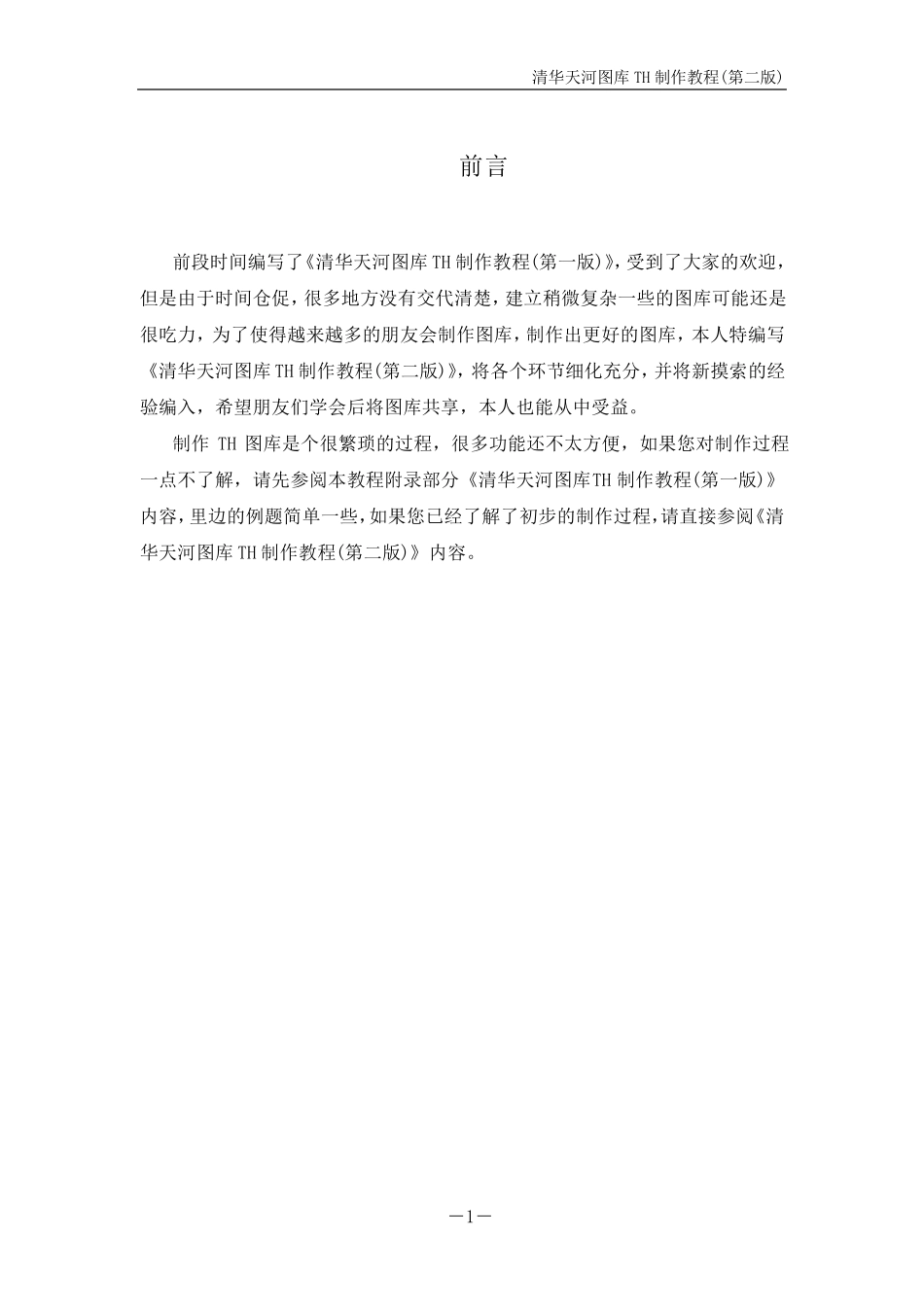

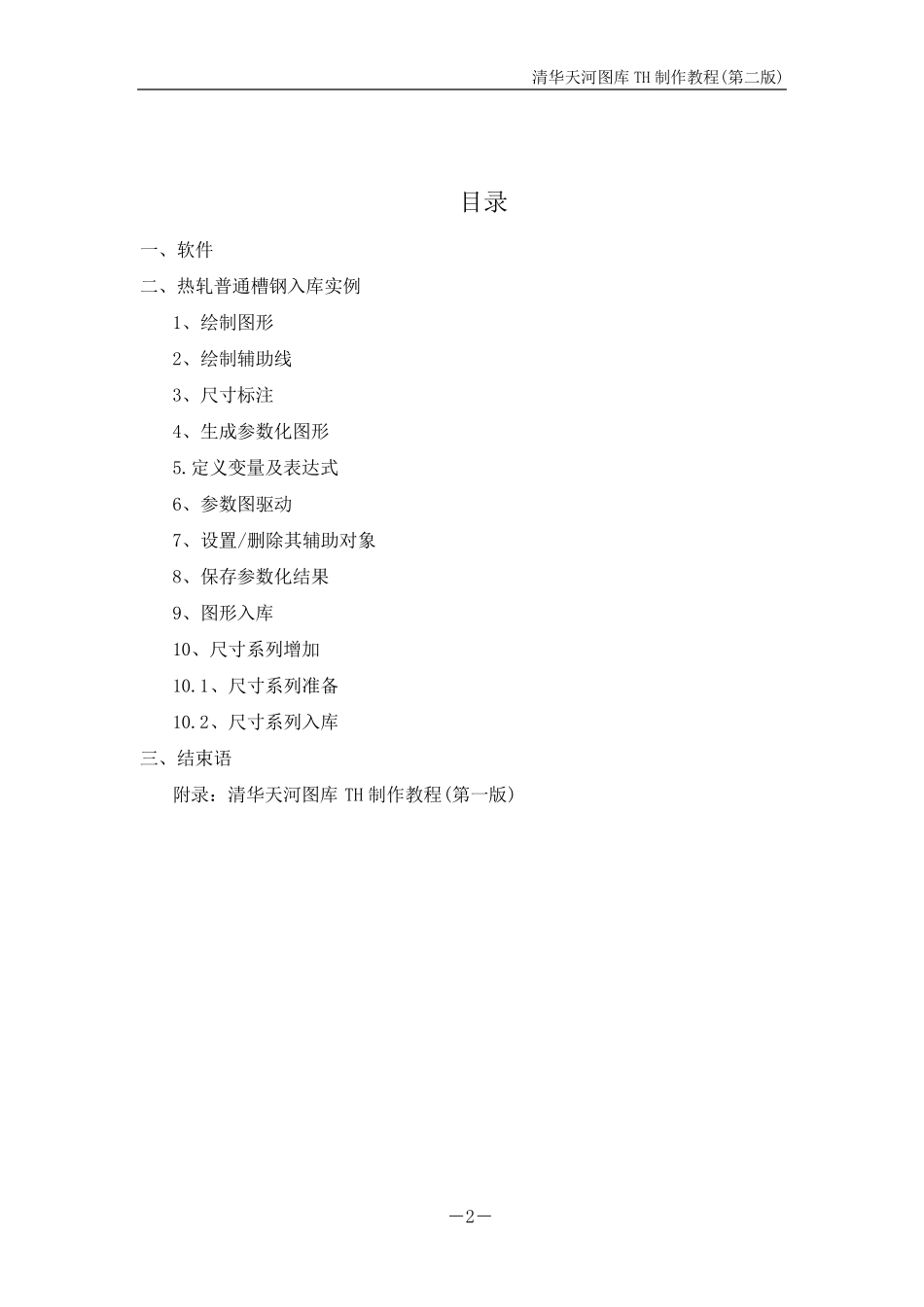

清华天河图库TH 制作教程 清华天河图库TH 制作教程(第二版) －1－ 前言 前段时间编写了《清华天河图库TH 制作教程(第一版)》，受到了大家的欢迎，但是由于时间仓促，很多地方没有交代清楚，建立稍微复杂一些的图库可能还是很吃力，为了使得越来越多的朋友会制作图库，制作出更好的图库，本人特编写《清华天河图库TH 制作教程(第二版)》，将各个环节细化充分，并将新摸索的经验编入，希望朋友们学会后将图库共享，本人也能从中受益。 制作TH 图库是个很繁琐的过程，很多功能还不太方便，如果您对制作过程一点不了解，请先参阅本教程附录部分《清华天河图库TH 制作教程(第一版)》内容，里边的例题简单一些，如果您已经了解了初步的制作过程，请直接参阅《清华天河图库TH 制作教程(第二版)》内容。 清华天河图库TH 制作教程(第二版) －2－ 目录 一、软件 二、热轧普通槽钢入库实例 1、绘制图形 2、绘制辅助线 3、尺寸标注 4、生成参数化图形 5.定义变量及表达式 6、参数图驱动 7、设置/删除其辅助对象 8、保存参数化结果 9、图形入库 10、尺寸系列增加 10.1、尺寸系列准备 10.2、尺寸系列入库 三、结束语 附录：清华天河图库TH 制作教程(第一版) 清华天河图库TH 制作教程(第二版) －3－ 一、软件 1、PCCAD 任何版本 2、EXCEL 本人使用的是PCCAD2002 版和EXCEL2000 版，当然，用高版本制作也没有任何问题，过程是一样的。 二、热轧普通槽钢入库实例 下面以“热轧普通槽钢(GB/T707—1988)”为实例详细讲解制作TH 图库的过程。 首先，您的手上要有GB/T707—1988 热轧普通槽钢详细尺寸系列标准，查机械手册或者网上下载都可以。 1、绘制图形 按照“GB/T707—1988 热轧普通槽钢”标准中其中一种槽钢的尺寸绘制图形，注意要完全按照标准尺寸绘制，做到准确，建议使用CAD 系统的捕捉模式，以防止绘制出错。在绘制图形过程当中，需要做到准确。水平线和垂直线：请打开正交模式绘制。对于落在端点、中点、交点、圆心、圆的四分点、切点上的线请使用CAD 系统点的捕捉模式绘制，若没相交或出头则无法完成后续过程。通过下图可以发现，未使用点捕捉画出来的图形，看似相交的两直线放大后并未交上。 本人是按照热轧普通槽钢(GB/T707—1988)中 10＃槽钢来绘制的。 清华天河图库TH 制作教程(第二版) －4－ 2、绘制辅助线 由于 PCCAD 驱动只是对水平线、垂直线、平行和垂直及相切关系默认，对于图中 1...
