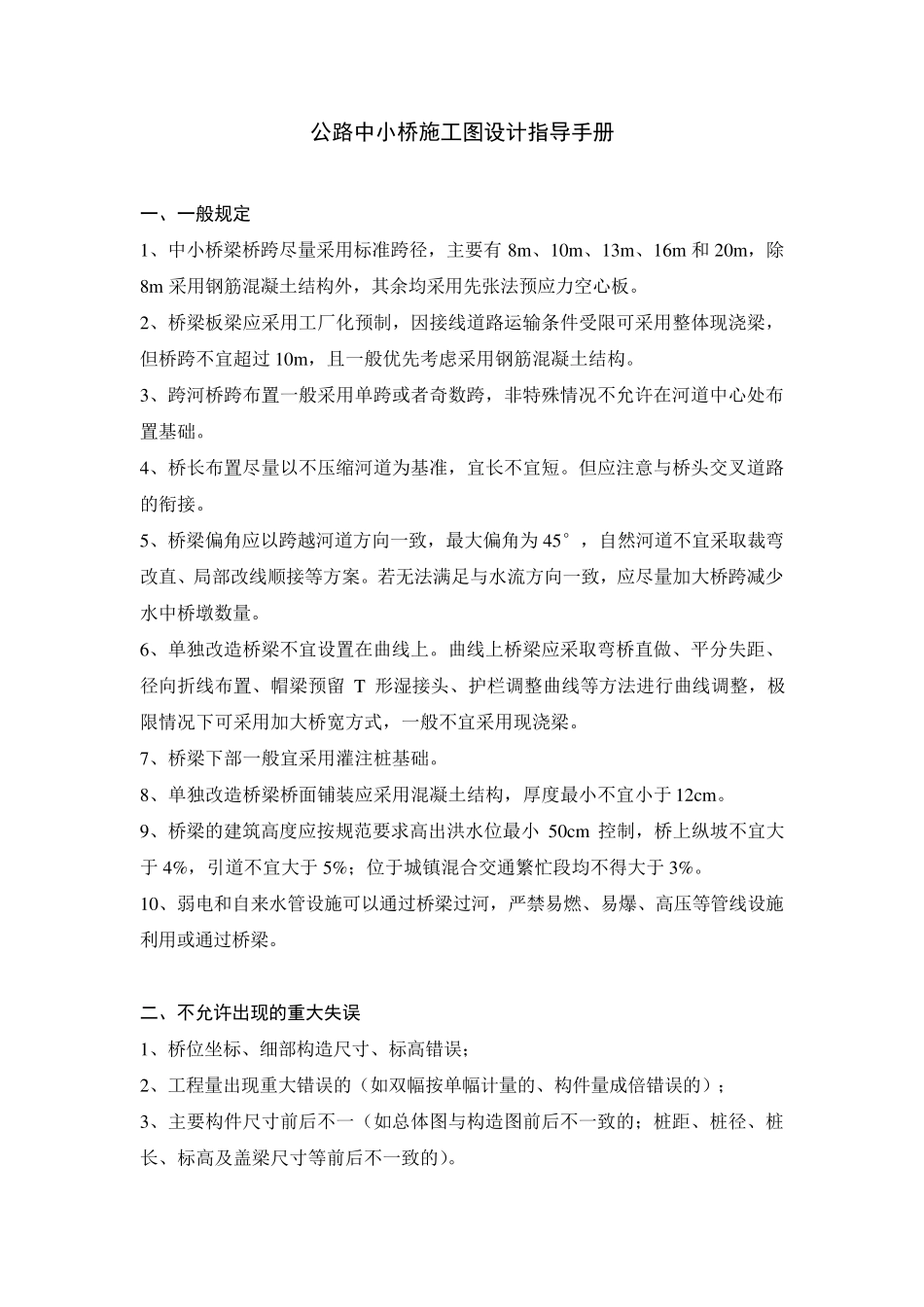

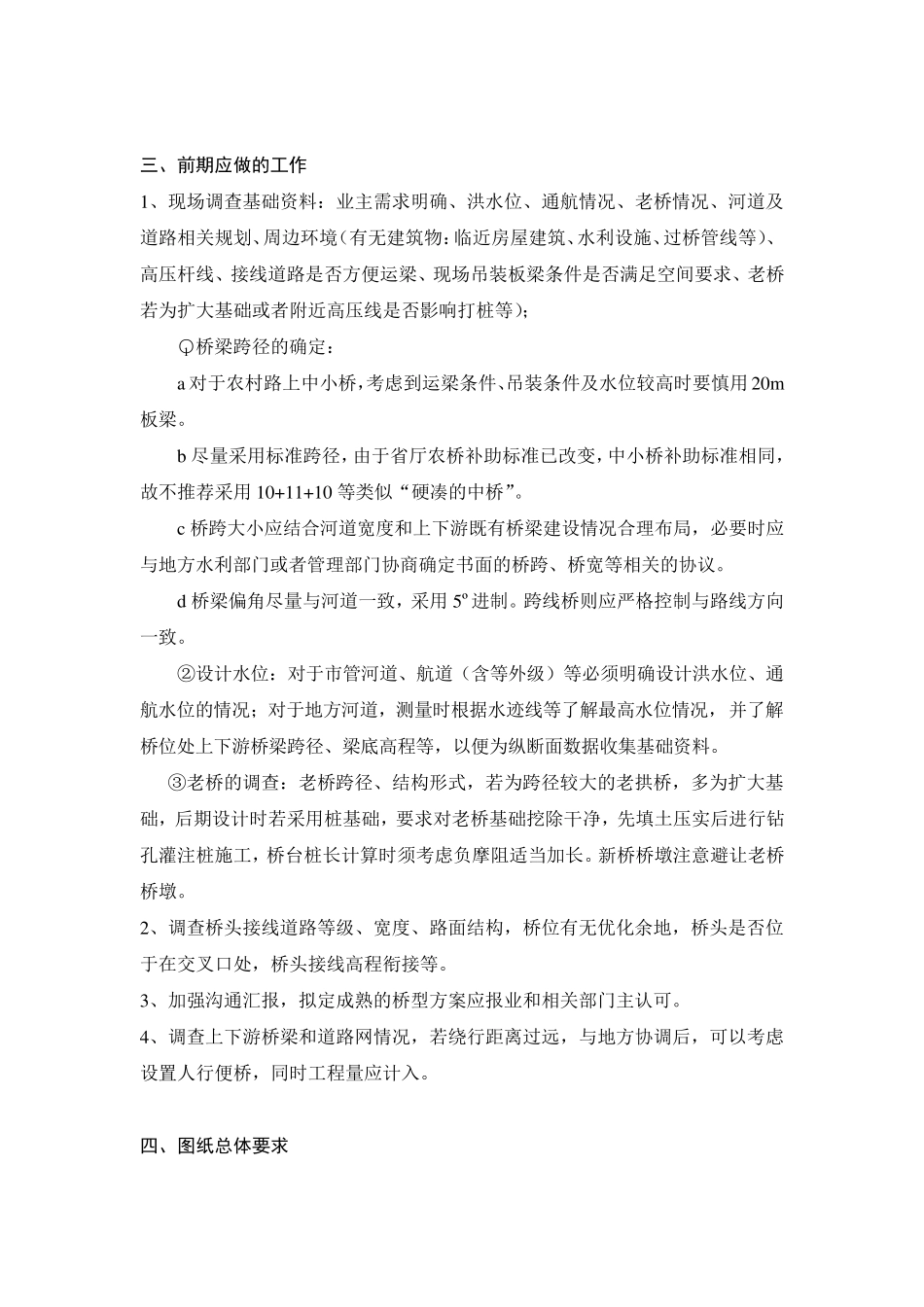

公路中小桥施工图设计指导手册 一、一般规定 1、中小桥梁桥跨尽量采用标准跨径，主要有8m 、10m 、13m 、16m 和20m ，除8m 采用钢筋混凝土结构外，其余均采用先张法预应力空心板。 2、桥梁板梁应采用工厂化预制，因接线道路运输条件受限可采用整体现浇梁，但桥跨不宜超过10m ，且一般优先考虑采用钢筋混凝土结构。 3、跨河桥跨布置一般采用单跨或者奇数跨，非特殊情况不允许在河道中心处布置基础。 4、桥长布置尽量以不压缩河道为基准，宜长不宜短。但应注意与桥头交叉道路的衔接。 5、桥梁偏角应以跨越河道方向一致，最大偏角为45°，自然河道不宜采取裁弯改直、局部改线顺接等方案。若无法满足与水流方向一致，应尽量加大桥跨减少水中桥墩数量。 6、单独改造桥梁不宜设置在曲线上。曲线上桥梁应采取弯桥直做、平分失距、径向折线布置、帽梁预留 T 形湿接头、护栏调整曲线等方法进行曲线调整，极限情况下可采用加大桥宽方式，一般不宜采用现浇梁。 7、桥梁下部一般宜采用灌注桩基础。 8、单独改造桥梁桥面铺装应采用混凝土结构，厚度最小不宜小于 12cm 。 9、桥梁的建筑高度应按规范要求高出洪水位最小50cm 控制，桥上纵坡不宜大于 4%，引道不宜大于 5%；位于城镇混合交通繁忙段均不得大于 3%。 10、弱电和自来水管设施可以通过桥梁过河，严禁易燃、易爆、高压等管线设施利用或通过桥梁。 二、不允许出现的重大失误 1、桥位坐标、细部构造尺寸、标高错误； 2、工程量出现重大错误的（如双幅按单幅计量的、构件量成倍错误的）； 3、主要构件尺寸前后不一（如总体图与构造图前后不一致的；桩距、桩径、桩长、标高及盖梁尺寸等前后不一致的）。 三、前期应做的工作 1、现场调查基础资料：业主需求明确、洪水位、通航情况、老桥情况、河道及道路相关规划、周边环境（有无建筑物：临近房屋建筑、水利设施、过桥管线等）、高压杆线、接线道路是否方便运梁、现场吊装板梁条件是否满足空间要求、老桥若为扩大基础或者附近高压线是否影响打桩等）； ○1 桥梁跨径的确定： a 对于农村路上中小桥，考虑到运梁条件、吊装条件及水位较高时要慎用 20m板梁。 b 尽量采用标准跨径，由于省厅农桥补助标准已改变，中小桥补助标准相同，故不推荐采用 10+11+10 等类似“硬凑的中桥”。 c 桥跨大小应结合河道宽度和上下游既有桥梁建设情况合理布局，必要时应与地方水利部门或者管理部门协商确定书面的桥跨、桥宽等相关的协...
