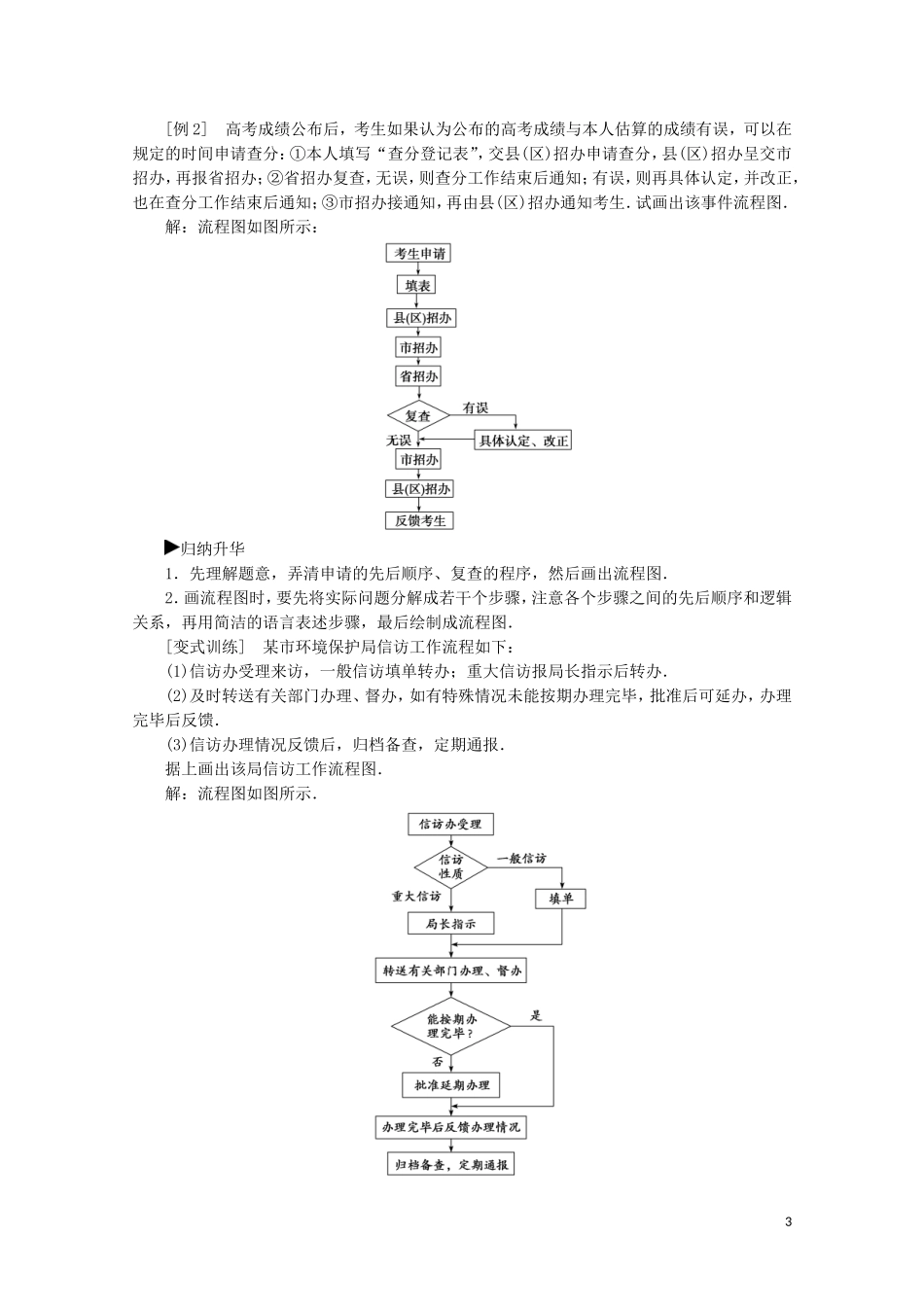

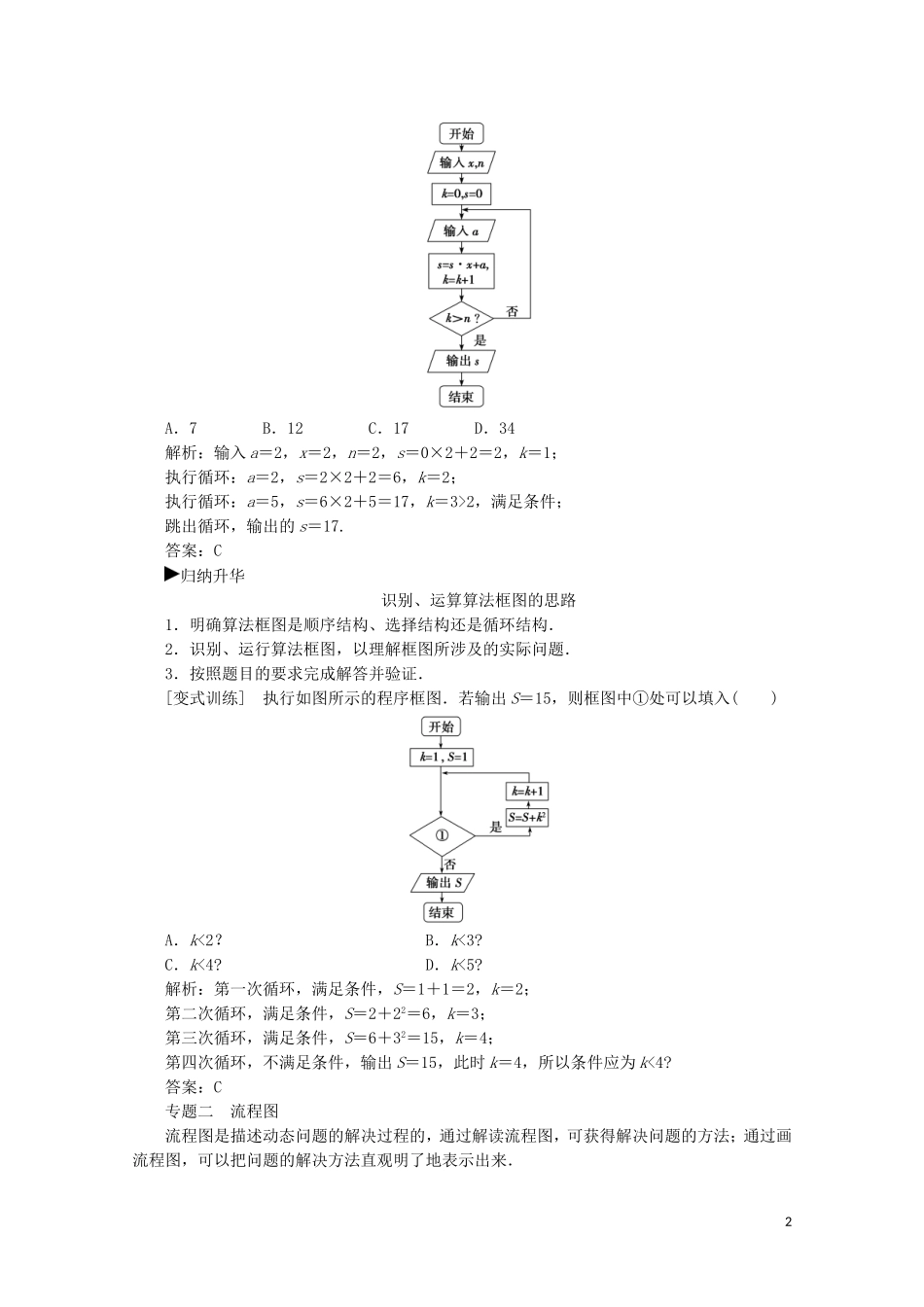

第四章 框图章末复习课 [整合·网络构建][警示·易错提醒]1．由一些图形符号和文字说明构成的图示称为流程图，流程图常常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．2．结构图一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成．一般用框图和文字说明表示系统的各要素，各图框之间用连线或箭头连接起来．3．画工序流程图的注意点．要弄清整项工程应划分多少道工序，一般由上到下绘图，先粗略后精细，同时仔细考虑各道工序的先后顺序及相互联系、制约的程度．专题一 程序框图程序框图是流程图的一种，一个程序框图必须有起止框，由于程序框图可以考查一个学生分析问题和解决问题的能力，因此该部分知识成为每年高考的必考知识之一，且常以选择题或填空题的形式出现，属于低档题目．[例 1] (2016·全国Ⅱ卷)中国古代有计算多项式值的秦九韶算法，如图是实现该算法的程序框图．执行该程序框图，若输入的 x＝2，n＝2，依次输入的 a 为 2，2，5，则输出的 s＝( )1A．7 B．12 C．17 D．34解析：输入 a＝2，x＝2，n＝2，s＝0×2＋2＝2，k＝1；执行循环：a＝2，s＝2×2＋2＝6，k＝2；执行循环：a＝5，s＝6×2＋5＝17，k＝3>2，满足条件；跳出循环，输出的 s＝17.答案：C归纳升华识别、运算算法框图的思路1．明确算法框图是顺序结构、选择结构还是循环结构．2．识别、运行算法框图，以理解框图所涉及的实际问题．3．按照题目的要求完成解答并验证．[变式训练] 执行如图所示的程序框图．若输出 S＝15，则框图中①处可以填入( )A．k<2？ B．k<3?C．k<4? D．k<5?解析：第一次循环，满足条件，S＝1＋1＝2，k＝2；第二次循环，满足条件，S＝2＋22＝6，k＝3；第三次循环，满足条件，S＝6＋32＝15，k＝4；第四次循环，不满足条件，输出 S＝15，此时 k＝4，所以条件应为 k<4?答案：C专题二 流程图流程图是描述动态问题的解决过程的，通过解读流程图，可获得解决问题的方法；通过画流程图，可以把问题的解决方法直观明了地表示出来．2[例 2] 高考成绩公布后，考生如果认为公布的高考成绩与本人估算的成绩有误，可以在规定的时间申请查分：①本人填写“查分登记表”，交县(区)招办申请查分，县(区)招办呈交市招办，再报省招办；②省招办复查，无误，则查分工作结束后通知；有误，则再具体认定，并改正，也在查分工作结束后通知；③市招办接通知，再由县(区)招办通知考生．试画出该事件流程图．...
