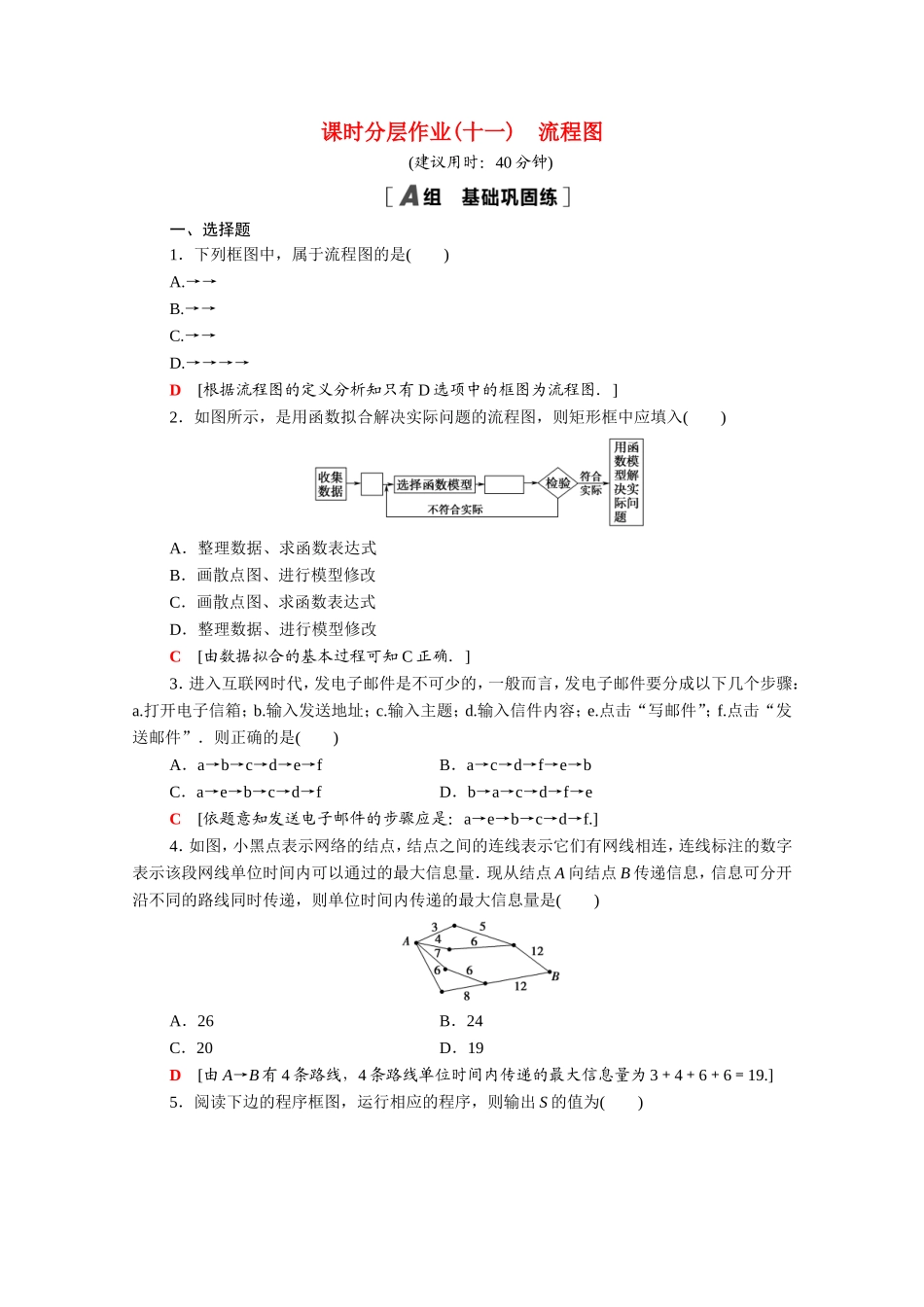

课时分层作业(十一) 流程图(建议用时：40 分钟)一、选择题1．下列框图中，属于流程图的是( )A.→→B.→→C.→→D.→→→→D [根据流程图的定义分析知只有 D 选项中的框图为流程图．]2．如图所示，是用函数拟合解决实际问题的流程图，则矩形框中应填入( )A．整理数据、求函数表达式B．画散点图、进行模型修改C．画散点图、求函数表达式D．整理数据、进行模型修改C [由数据拟合的基本过程可知 C 正确．]3．进入互联网时代，发电子邮件是不可少的，一般而言，发电子邮件要分成以下几个步骤：a.打开电子信箱；b.输入发送地址；c.输入主题；d.输入信件内容；e.点击“写邮件”；f.点击“发送邮件”．则正确的是( )A．a→b→c→d→e→f B．a→c→d→f→e→bC．a→e→b→c→d→fD．b→a→c→d→f→eC [依题意知发送电子邮件的步骤应是：a→e→b→c→d→f.]4．如图，小黑点表示网络的结点，结点之间的连线表示它们有网线相连，连线标注的数字表示该段网线单位时间内可以通过的最大信息量．现从结点 A 向结点 B 传递信息，信息可分开沿不同的路线同时传递，则单位时间内传递的最大信息量是( )A．26B．24C．20D．19D [由 A→B 有 4 条路线，4 条路线单位时间内传递的最大信息量为 3＋4＋6＋6＝19.]5．阅读下边的程序框图，运行相应的程序，则输出 S 的值为( )A．2B．4C．6D．8B [S＝4 不满足 S≥6，S＝2S＝2×4＝8，n＝1＋1＝2；n＝2 不满足 n>3，S＝8 满足 S≥6，则 S＝8－6＝2，n＝2＋1＝3；n＝3 不满足 n>3，S＝2 不满足 S≥6，则 S＝2S＝2×2＝4，n＝3＋1＝4；n＝4 满足 n>3，输出 S＝4.故选 B.]二、填空题6.椭圆＋＝1(a>b>0)的面积为 S＝πab，当 a＝4，b＝2 时，计算椭圆面积的流程图如图所示，则空白处应为________．a＝4，b＝2 [由 S＝πab 知，需要 a，b 的值，由已知 a＝4，b＝2，而且用的是框，故为赋值．]7．写出如图所示程序框图的运行结果．若 a＝64，则输出结果是________．64 [ 64≥0，∴输出结果为 64.]8．小明每天早晨起床后要做如下事情：洗漱用 5 分钟，收拾床褥用 4 分钟，听广播用 15 分钟，吃早饭用 8 分钟，要完成这些事情，小明要花费的最少时间为________分钟．17 [把过程简化，把能放在同一个时间内完成的并列，如听广播的同时可以洗涮、收拾被褥、吃早饭，共用 5＋4＋8＝17(分钟)．]三、解答题9．某地残次木材系列资源开发利用的具体过程是：建立木材加工厂...
