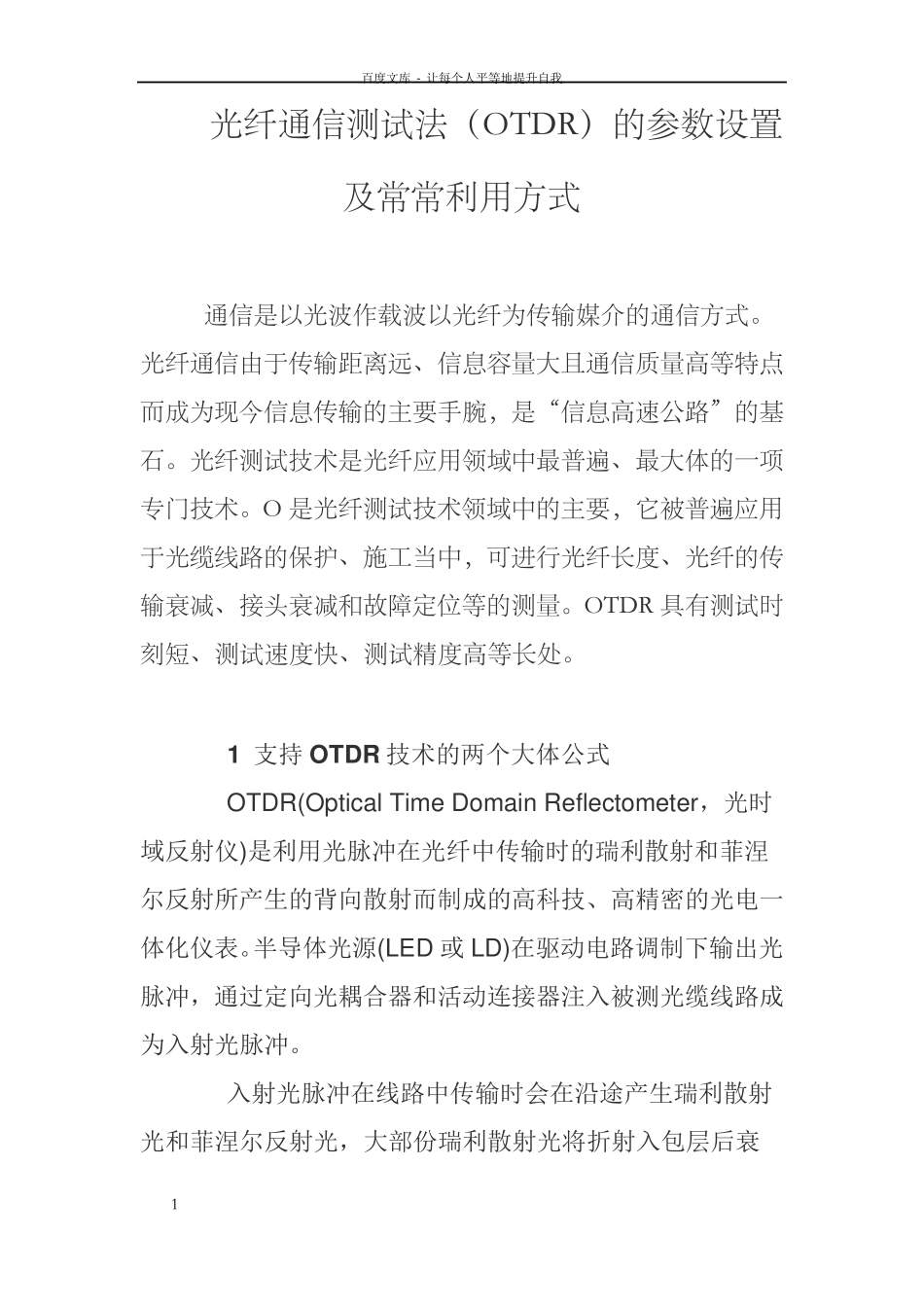

光纤通信测试法_第1页
1/10

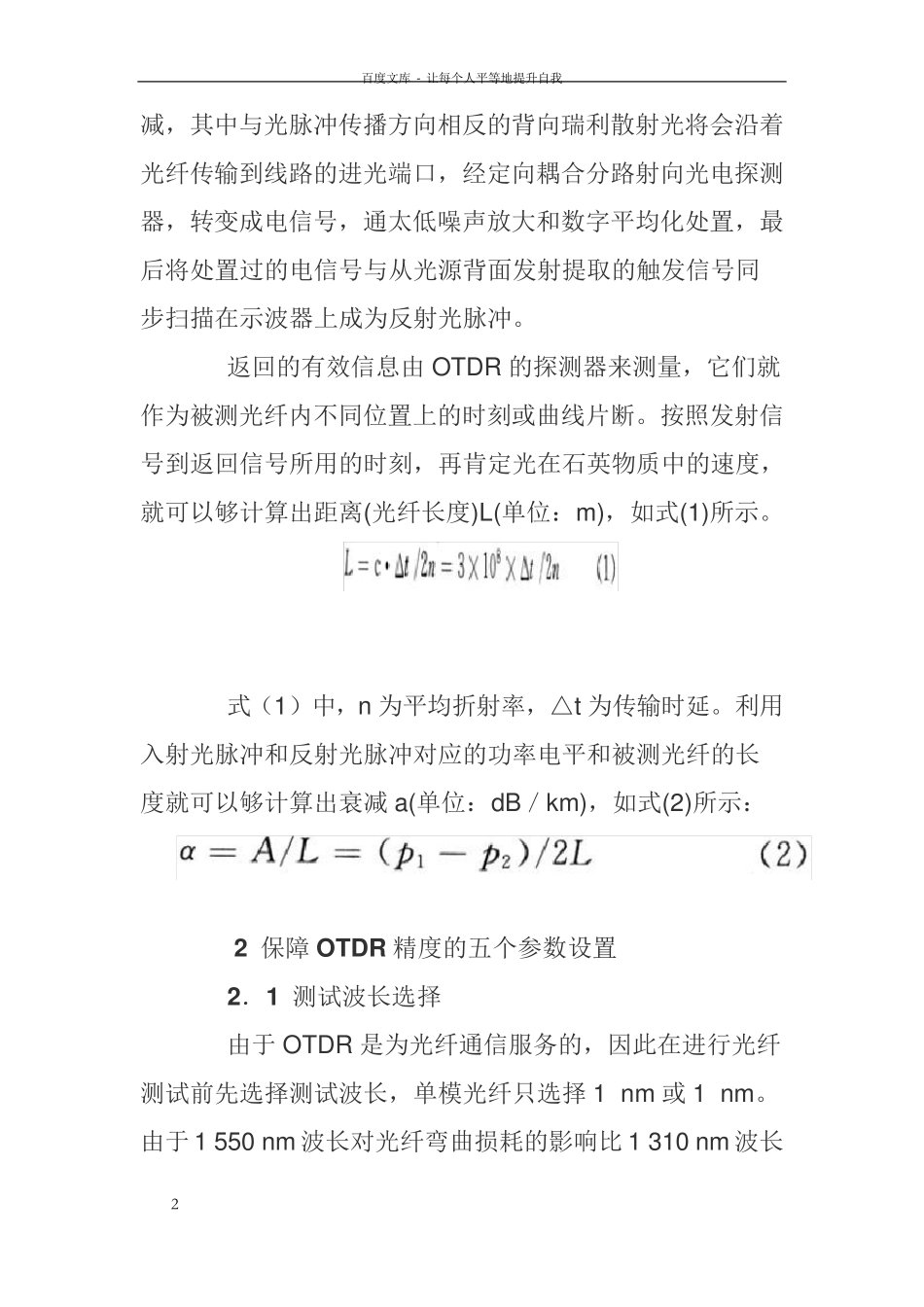

光纤通信测试法_第2页
2/10

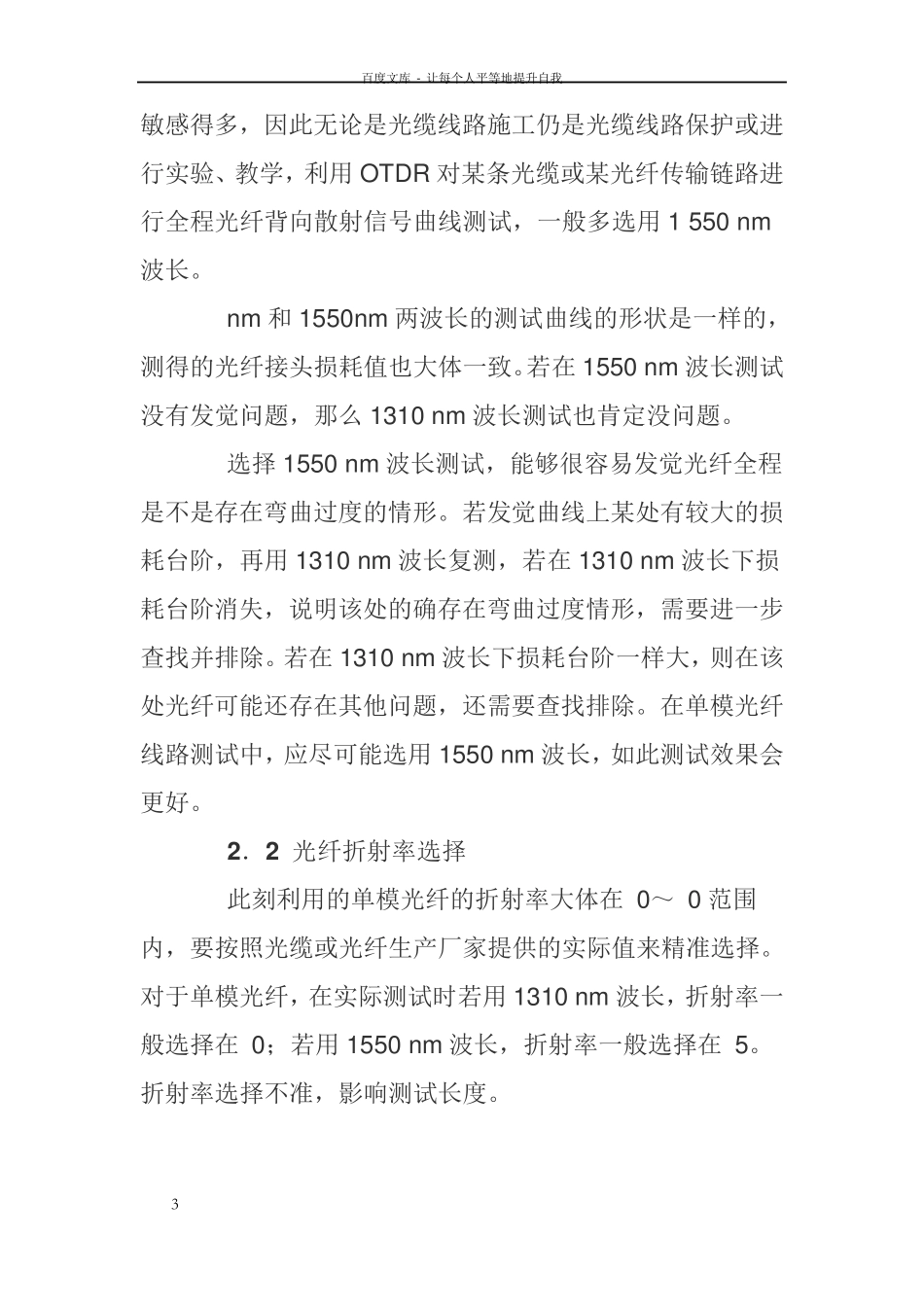

光纤通信测试法_第3页
3/10
百度文库 - 让每个人平等地提升自我 1 光纤通信测试法(OTDR)的参数设置及常常利用方式 通信是以光波作载波以光纤为传输媒介的通信方式。光纤通信由于传输距离远、信息容量大且通信质量高等特点而成为现今信息传输的主要手腕,是“信息高速公路”的基石。光纤测试技术是光纤应用领域中最普遍、最大体的一项专门技术。O 是光纤测试技术领域中的主要,它被普遍应用于光缆线路的保护、施工当中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。OTDR 具有测试时刻短、测试速度快、测试精度高等长处。 1 支持OTDR 技术的两个大体公式 OTDR(Optical Time Domain Reflectometer,光时域反射仪)是利用光脉冲在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的高科技、高精密的光电一体化仪表。半导体光源(LED 或LD)在驱动电路调制下输出光脉冲,通过定向光耦合器和活动连接器注入被测光缆线路成为入射光脉冲。 入射光脉冲在线路中传输时会在沿途产生瑞利散射光和菲涅尔反射光,大部份瑞利散射光将折射入包层后衰百度文库 - 让每个人平等地提升自我 2 减,其中与光脉冲传播方向相反的背向瑞利散射光将会沿着光纤传输到线路的进光端口,经定向耦合分路射向光电探测器,转变成电信号,通太低噪声放大和数字平均化处置,最后将处置过的电信号与从光源背面发射提取的触发信号同步扫描在示波器上成为反射光脉冲。 返回的有效信息由OTDR 的探测器来测量,它们就作为被测光纤内不同位置上的时刻或曲线片断。按照发射信号到返回信号所用的时刻,再肯定光在石英物质中的速度,就可以够计算出距离(光纤长度)L(单位:m),如式(1)所示。 式(1)中,n 为平均折射率,△t 为传输时延。利用入射光脉冲和反射光脉冲对应的功率电平和被测光纤的长度就可以够计算出衰减a(单位:dB/km),如式(2)所示: 2 保障OTDR 精度的五个参数设置 2.1 测试波长选择 由于OTDR 是为光纤通信服务的,因此在进行光纤测试前先选择测试波长,单模光纤只选择1 nm 或1 nm。由于1 550 nm 波长对光纤弯曲损耗的影响比1 310 nm 波长百度文库 - 让每个人平等地提升自我 3 敏感得多,因此无论是光缆线路施工仍是光缆线路保护或进行实验、教学,利用OTDR 对某条光缆或某光纤传输链路进行全程光纤背向散射信号曲线测试,一般多选用1 550 nm波长。 nm 和1550nm 两波长的测试曲线的形状是一样的,测得的光纤接头损耗值也...
