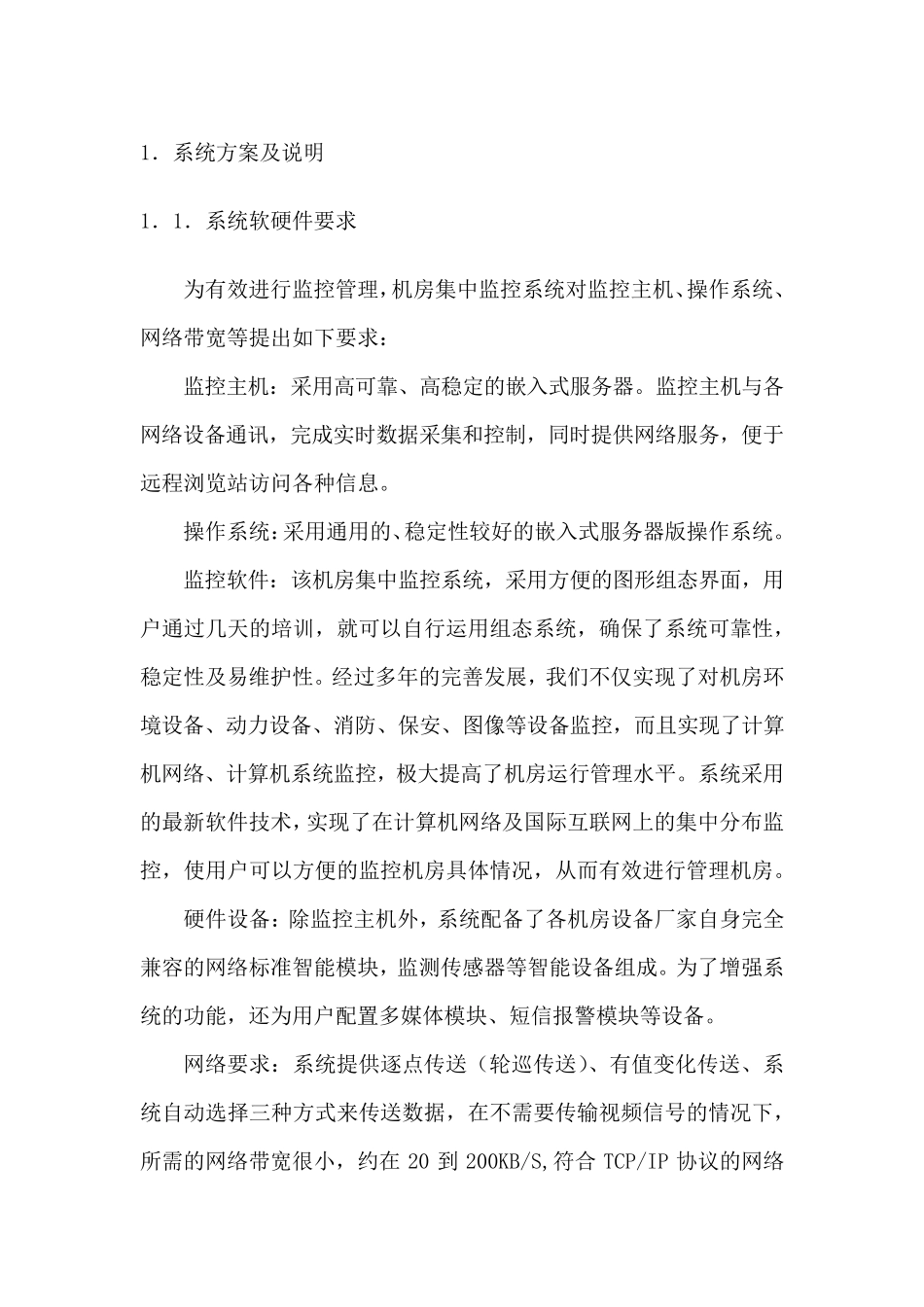

1．系统方案及说明 1．1．系统软硬件要求 为有效进行监控管理，机房集中监控系统对监控主机、操作系统、网络带宽等提出如下要求： 监控主机：采用高可靠、高稳定的嵌入式服务器。监控主机与各网络设备通讯，完成实时数据采集和控制，同时提供网络服务，便于远程浏览站访问各种信息。 操作系统：采用通用的、稳定性较好的嵌入式服务器版操作系统。 监控软件：该机房集中监控系统，采用方便的图形组态界面，用户通过几天的培训，就可以自行运用组态系统，确保了系统可靠性，稳定性及易维护性。经过多年的完善发展，我们不仅实现了对机房环境设备、动力设备、消防、保安、图像等设备监控，而且实现了计算机网络、计算机系统监控，极大提高了机房运行管理水平。系统采用的最新软件技术，实现了在计算机网络及国际互联网上的集中分布监控，使用户可以方便的监控机房具体情况，从而有效进行管理机房。 硬件设备：除监控主机外，系统配备了各机房设备厂家自身完全兼容的网络标准智能模块，监测传感器等智能设备组成。为了增强系统的功能，还为用户配置多媒体模块、短信报警模块等设备。 网络要求：系统提供逐点传送（轮巡传送）、有值变化传送、系统自动选择三种方式来传送数据，在不需要传输视频信号的情况下，所需的网络带宽很小，约在20 到200KB/S,符合TCP/IP 协议的网络均可。 1．2．系统拓扑结构 下图为机房监控系统结构图： 1．3．报警方式 一旦发现异常事件，系统即自动执行预定的控制策略，同时启动报警，报警可以有几种方式，如报短信、电话等。如图所示。使用时，当有多个报警同时发生时，系统通过事件等级，排队报警事件，并逐一报警，其中的手机号码由用户设置。 UPS 开关柜 配电柜 网线 RS485 信号线 协议转换网关 LAN 柴油发电机组 蓄电池 蓄电池监控系统 温湿度 漏水 灯光 空调 1．4．各监控子系统说明 1．4．1．UPS 该机房里有一套UPS，这些UPS 是机房中提供稳定电源的关键设备，机房中许多设备如服务器、小型机、路由器等设备，都需要使用稳定的不间断电源，以防止数据丢失。因此监管好UPS 系统非常必要。 通过由 UPS 厂家提供的RS485 通讯协议及智能通讯网络接口，对 UPS 进行全面监控，对UPS 内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。并且实时监视UPS 的各种电压、电流、频率、功率等参数，并有直观的图形界面显示。 本...
