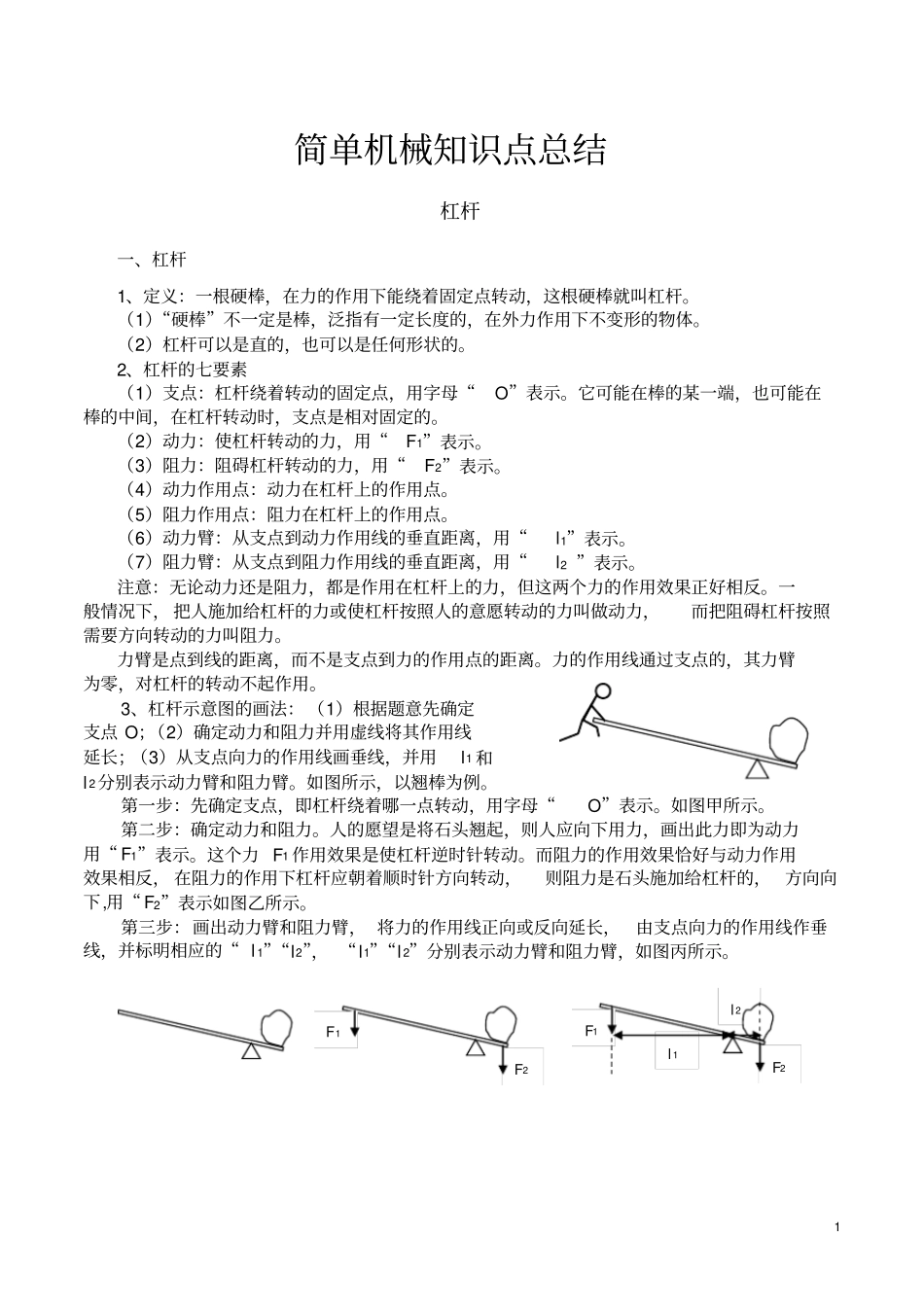

1 简单机械知识点总结杠杆一、杠杆1、定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就叫杠杆。（1）“硬棒”不一定是棒，泛指有一定长度的，在外力作用下不变形的物体。（2）杠杆可以是直的，也可以是任何形状的。2、杠杆的七要素（1）支点：杠杆绕着转动的固定点，用字母“O”表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定的。（2）动力：使杠杆转动的力，用“F1”表示。（3）阻力：阻碍杠杆转动的力，用“F2”表示。（4）动力作用点：动力在杠杆上的作用点。（5）阻力作用点：阻力在杠杆上的作用点。（6）动力臂：从支点到动力作用线的垂直距离，用“l1”表示。（7）阻力臂：从支点到阻力作用线的垂直距离，用“l2 ”表示。注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下， 把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力。力臂是点到线的距离，而不是支点到力的作用点的距离。力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。3、杠杆示意图的画法： （1）根据题意先确定支点 O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用l1 和l 2分别表示动力臂和阻力臂。如图所示，以翘棒为例。第一步：先确定支点，即杠杆绕着哪一点转动，用字母“O”表示。如图甲所示。第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用“ F1”表示。这个力 F1 作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反， 在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的， 方向向下,用“ F2”表示如图乙所示。第三步：画出动力臂和阻力臂， 将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的“ l 1”“l2”， “l1”“l 2”分别表示动力臂和阻力臂，如图丙所示。F2F1l 1l 2F2F12 二、杠杆的平衡条件1、杠杆的平衡：当杠杆在动力和阻力的作用下静止时，我们就说杠杆平衡了。2、杠杆的平衡条件实验（1）首先调节杠杆两端的螺母，使杠杆在水平位置平衡。如图所示，当杠杆在水平位置平衡时，力臂 l 1 和 l2 恰好重合， 这样就可以由杠杆上的刻度直接读出力臂食物大小了，而图甲杠杆在倾斜位置平衡，读力臂的数值就没有乙方便。由此，只有杠杆在水平位置平衡时，我们...
