电工电子技术一、二极管1
结构: P型、 N 型半导体2
二极管特性:单向导电加正向电压:导通加反向电压:截止(可参照教材P10 图 14
3)死区电压:(又称开启电压)0
2V( 锗) 0
5V(硅) 正向压降: 0
3V(锗) 0
7V(硅)3
稳压二极管: 一种特殊的面接触型的半导体硅二极管
工作在反向击穿区,起稳压的作用
从击穿 —稳压有两个条件:○1 管子的击穿电压大小由制造工艺过程来控制(内部条件)○2 必须要有限流电阻(外部条件)注:稳压管正向偏置时管子两端电压为其正向压降值,稳压管反向偏置时,管子两端电压为其稳压值
二极管的应用:(1)整流:交流电压---变压 ---整流 ---滤波 ---稳压(2)限幅(参考教材P32 题 14
6)(3)钳位(参考教材P11 例 14
2)(4)检波二、 三极管(又称双极型晶体管)1
结构:晶体管有三个电极和两个PN 结,分别是发射极(E),基极( B),集电极( C)和发射结和集电结发射区浓度高,基区薄,集电区浓度低,集电结面积比发射结大2
类型: NPN 和 PNP(参考教材P17 图 14

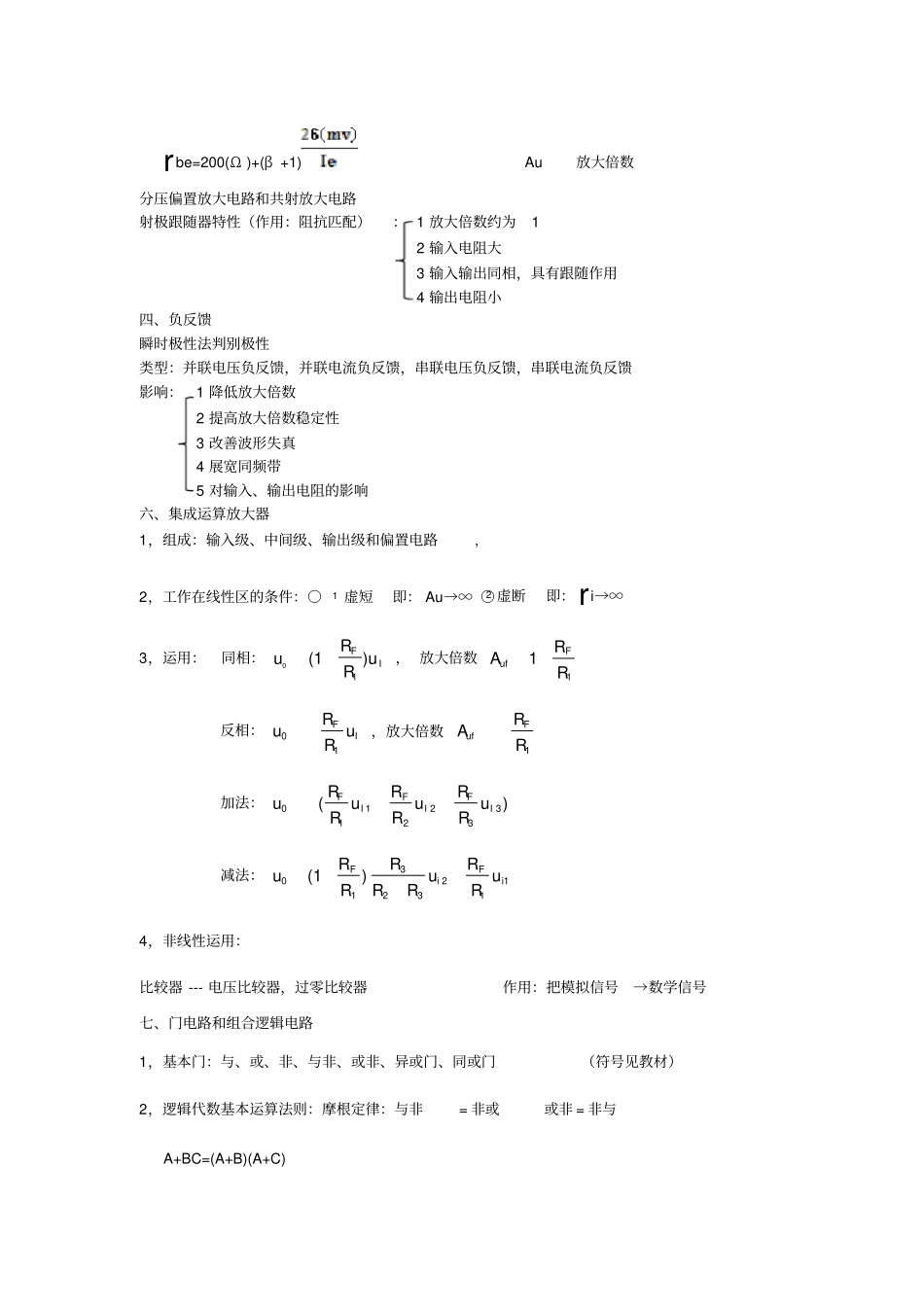

放大电路:(三个工作区)放大倍数输出特性曲线(三个工作区)可以直观的分析管子的工作状态放大区: 放射结正偏集电结反偏合理选择偏置电路的参数,设计良好电路饱和区:发射结正偏集电结正偏截止区:发射结反偏集电结反偏三、基本放大电路分析过程:静态分析— 直流通路 —求出静态值 I b、I c、Uce 动态分析—交流—微变等效电路—求出r i 输入电阻r o 输出电阻r be=200(Ω )+(β +1)Au 放大倍数分压偏置放大电路和共射放大电路射极跟随器特性(作用:阻抗匹配): 1 放大倍数约为1 2 输入电阻大3 输入输出同相,具有跟随作用4 输出电阻小四、负反馈瞬时极性法判别极性类型:并
