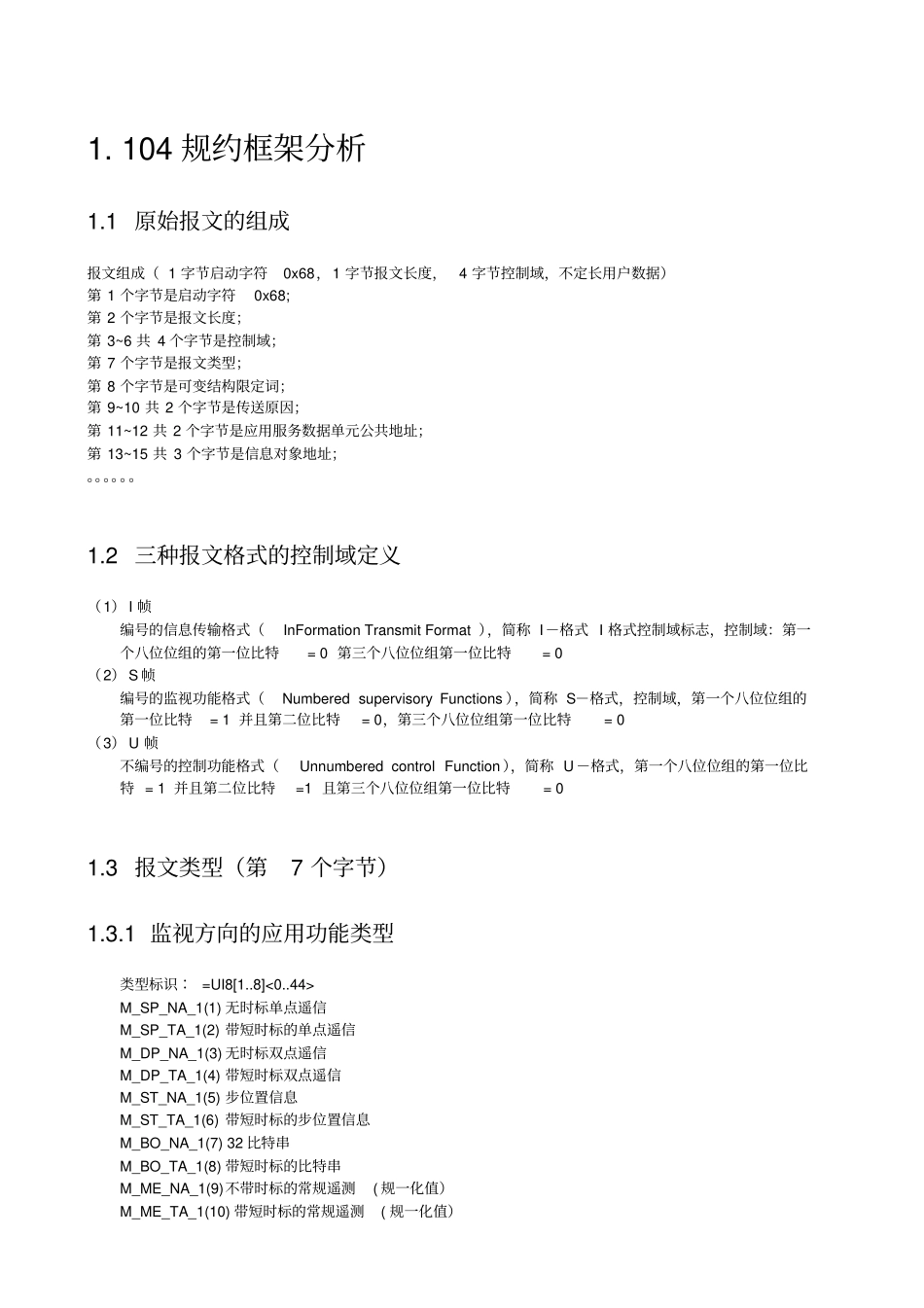

完整版104报文分析_第1页
1/14

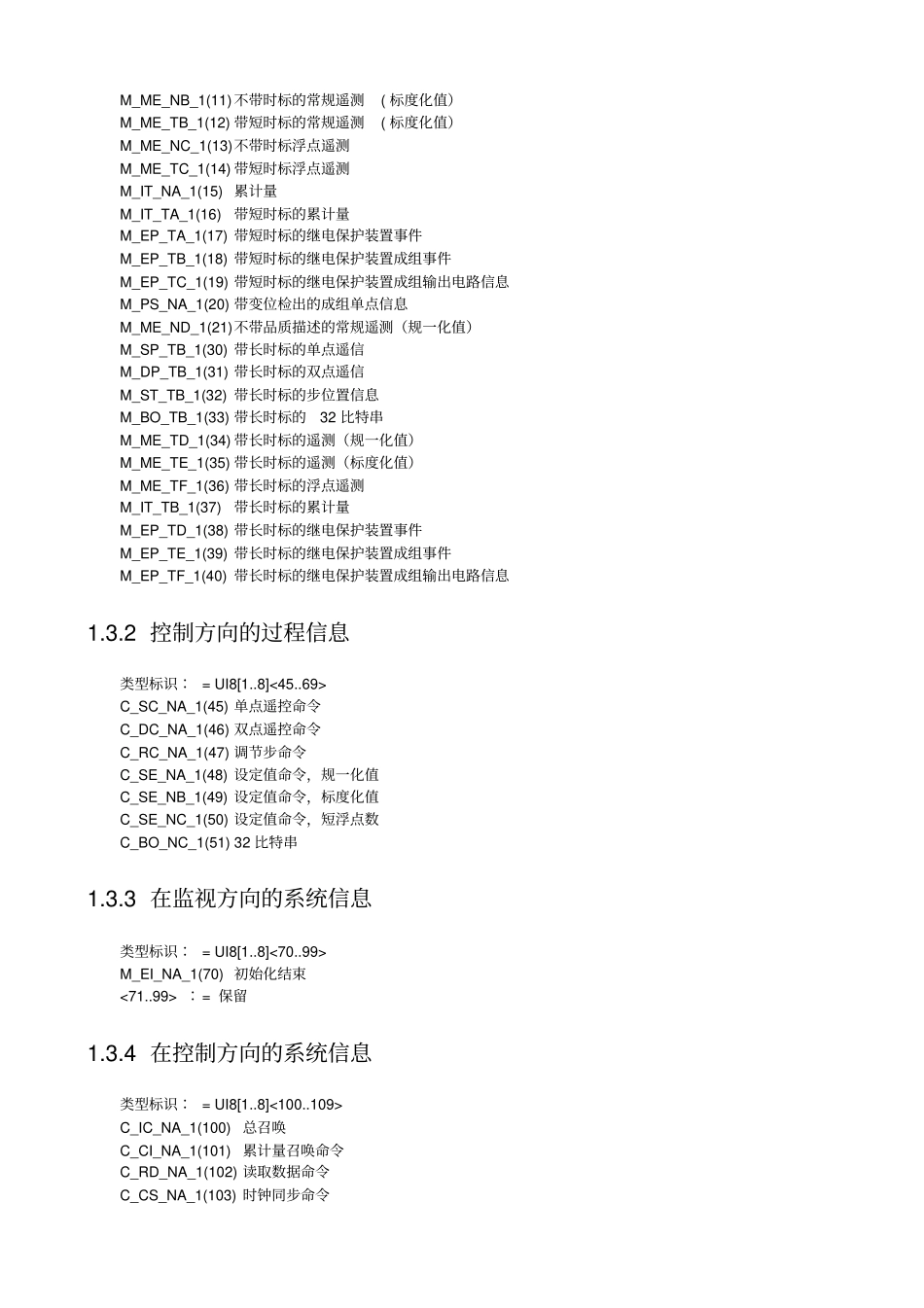

完整版104报文分析_第2页
2/14

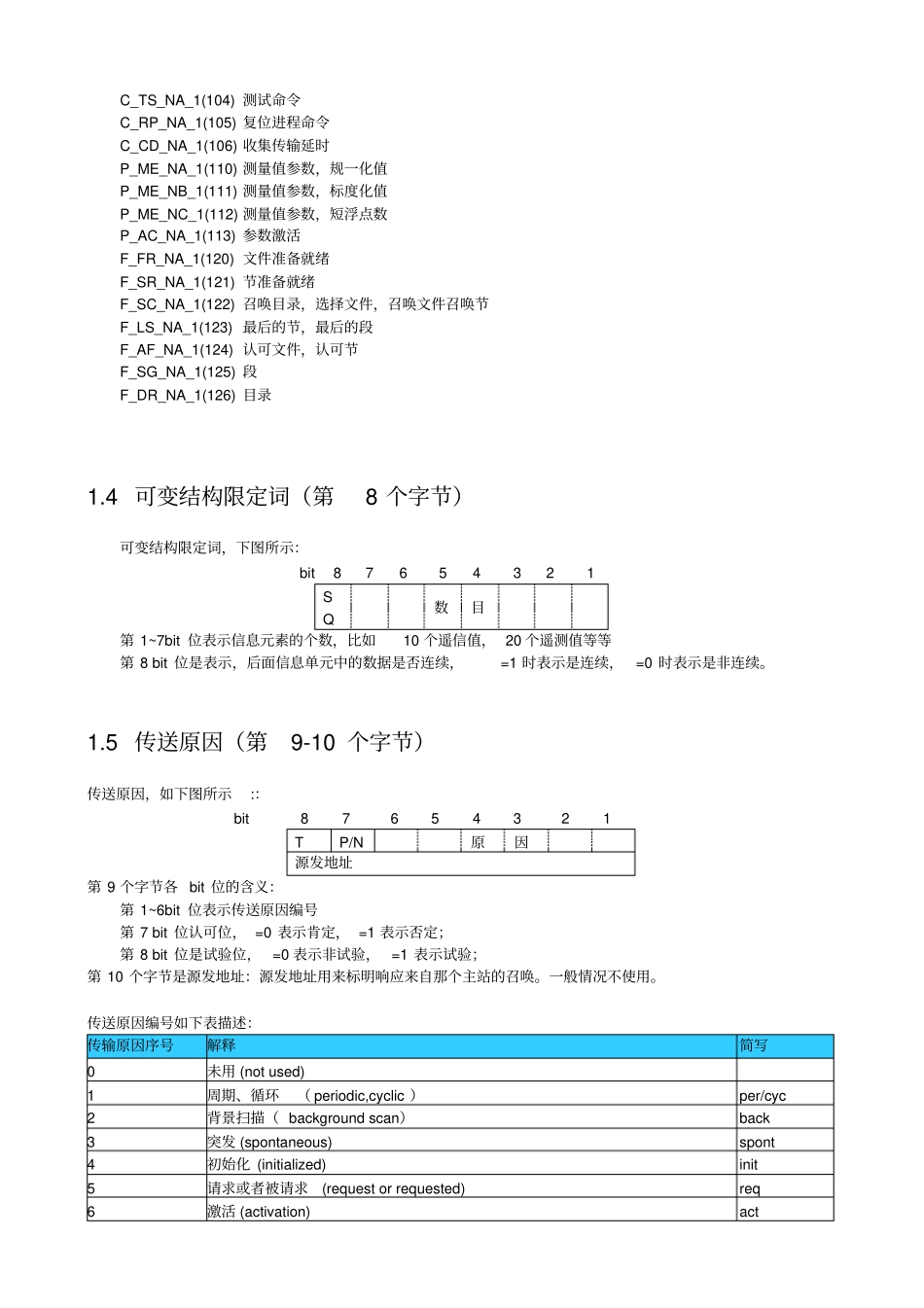

完整版104报文分析_第3页
3/14
1. 104 规约框架分析1.1 原始报文的组成报文组成( 1 字节启动字符0x68,1 字节报文长度,4 字节控制域,不定长用户数据)第 1 个字节是启动字符0x68; 第 2 个字节是报文长度;第 3~6 共 4 个字节是控制域;第 7 个字节是报文类型;第 8 个字节是可变结构限定词;第 9~10 共 2 个字节是传送原因;第 11~12 共 2 个字节是应用服务数据单元公共地址;第 13~15 共 3 个字节是信息对象地址;。。。。。。1.2 三种报文格式的控制域定义(1) I 帧编号的信息传输格式(InFormation Transmit Format ),简称 I-格式 I 格式控制域标志,控制域:第一个八位位组的第一位比特= 0 第三个八位位组第一位比特= 0 (2) S 帧编号的监视功能格式(Numbered supervisory Functions ),简称 S-格式,控制域,第一个八位位组的第一位比特= 1 并且第二位比特= 0,第三个八位位组第一位比特= 0 (3) U 帧不编号的控制功能格式(Unnumbered control Function ),简称 U-格式,第一个八位位组的第一位比特 = 1 并且第二位比特=1 且第三个八位位组第一位比特= 0 1.3 报文类型(第7 个字节)1.3.1 监视方向的应用功能类型类型标识∶ =UI8[1..8]<0..44> M_SP_NA_1(1) 无时标单点遥信M_SP_TA_1(2) 带短时标的单点遥信M_DP_NA_1(3) 无时标双点遥信M_DP_TA_1(4) 带短时标双点遥信M_ST_NA_1(5) 步位置信息M_ST_TA_1(6) 带短时标的步位置信息M_BO_NA_1(7) 32 比特串M_BO_TA_1(8) 带短时标的比特串M_ME_NA_1(9) 不带时标的常规遥测( 规一化值)M_ME_TA_1(10) 带短时标的常规遥测( 规一化值)M_ME_NB_1(11) 不带时标的常规遥测( 标度化值)M_ME_TB_1(12) 带短时标的常规遥测( 标度化值)M_ME_NC_1(13) 不带时标浮点遥测M_ME_TC_1(14) 带短时标浮点遥测M_IT_NA_1(15) 累计量M_IT_TA_1(16) 带短时标的累计量M_EP_TA_1(17) 带短时标的继电保护装置事件M_EP_TB_1(18) 带短时标的继电保护装置成组事件M_EP_TC_1(19) 带短时标的继电保护装置成组输出电路信息M_PS_NA_1(20) 带变位检出的成组单点信息M_ME_ND_1(21) 不带品质描述的常规遥测(规一化值)M_SP_TB_1(30) 带长时标的单点遥信M_DP_TB_1(31) 带长时标的双点遥信M_ST_TB_1(32) 带长时标的步位置信息M_BO_TB_1(33) 带长时标的32 比特串M_ME_TD_1(34) 带长时标的遥测(规一化值)M_ME_TE_1(35) 带长时标的遥测(...
