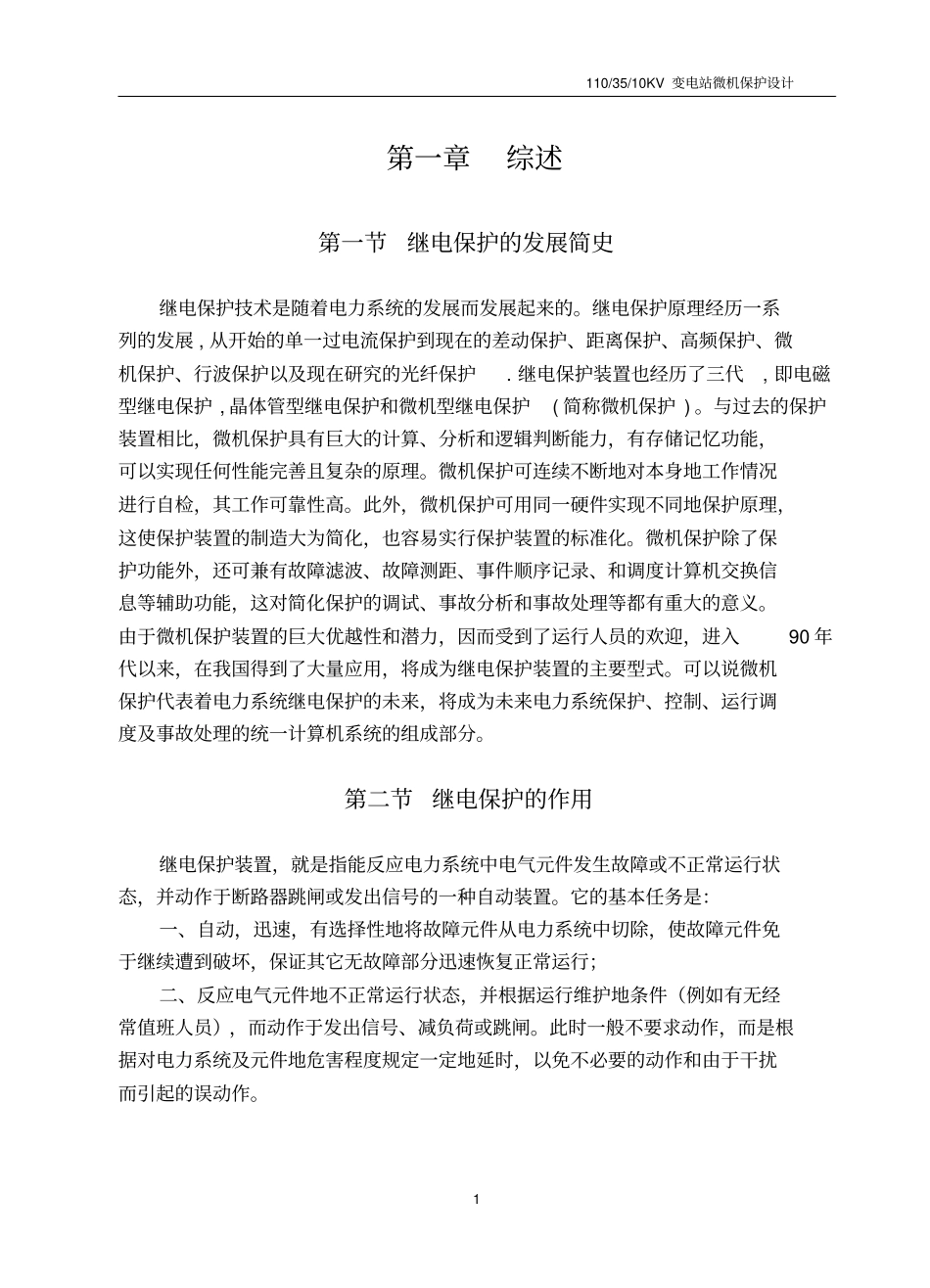

110/35/10KV 变电站微机保护设计1 第一章综述第一节继电保护的发展简史继电保护技术是随着电力系统的发展而发展起来的。继电保护原理经历一系列的发展 , 从开始的单一过电流保护到现在的差动保护、距离保护、高频保护、微机保护、行波保护以及现在研究的光纤保护. 继电保护装置也经历了三代, 即电磁型继电保护 , 晶体管型继电保护和微机型继电保护( 简称微机保护 ) 。与过去的保护装置相比，微机保护具有巨大的计算、分析和逻辑判断能力，有存储记忆功能，可以实现任何性能完善且复杂的原理。微机保护可连续不断地对本身地工作情况进行自检，其工作可靠性高。此外，微机保护可用同一硬件实现不同地保护原理，这使保护装置的制造大为简化，也容易实行保护装置的标准化。微机保护除了保护功能外，还可兼有故障滤波、故障测距、事件顺序记录、和调度计算机交换信息等辅助功能，这对简化保护的调试、事故分析和事故处理等都有重大的意义。由于微机保护装置的巨大优越性和潜力，因而受到了运行人员的欢迎，进入90 年代以来，在我国得到了大量应用，将成为继电保护装置的主要型式。可以说微机保护代表着电力系统继电保护的未来，将成为未来电力系统保护、控制、运行调度及事故处理的统一计算机系统的组成部分。第二节继电保护的作用继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。它的基本任务是：一、自动，迅速，有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行；二、反应电气元件地不正常运行状态，并根据运行维护地条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。此时一般不要求动作，而是根据对电力系统及元件地危害程度规定一定地延时，以免不必要的动作和由于干扰而引起的误动作。110/35/10KV 变电站微机保护设计2 第三节继电保护的基本要求即在电力系统的电气元件发生故障或不正常运行时，保护动作必须具有选择性、速动性、灵敏性和可靠性。一、选择性继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统无故障部分仍能继续安全运行。二、速动性快速地切除故障可以提高电力系统并列运行的稳定性，减小用户在电压降低的情况下工作时间，以及缩小故障元件的损坏程度。三、灵敏性继电保护的灵敏性，是指对于其保护范围内发生故...
