完整版15M3甲醇储罐设计VIP免费

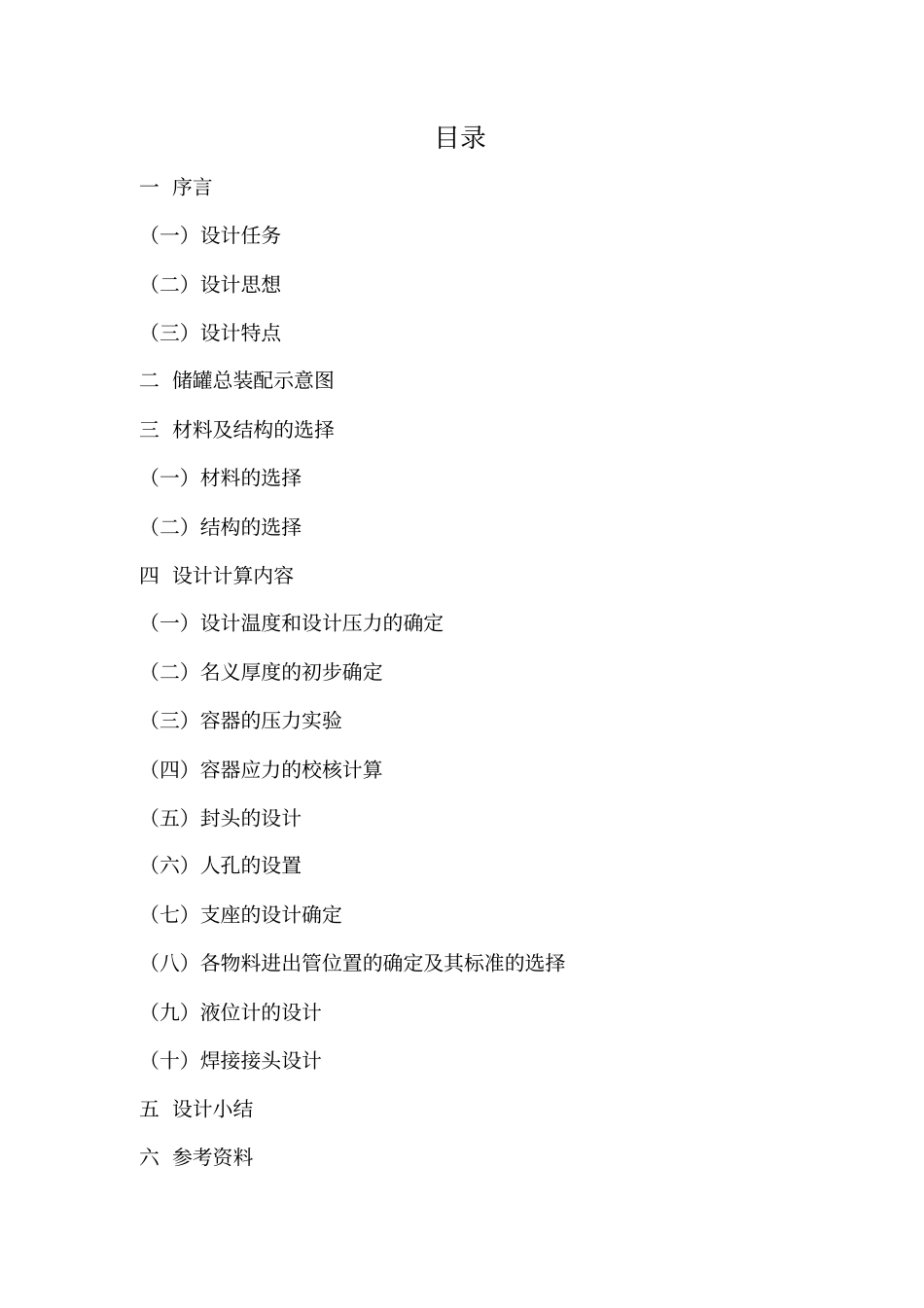

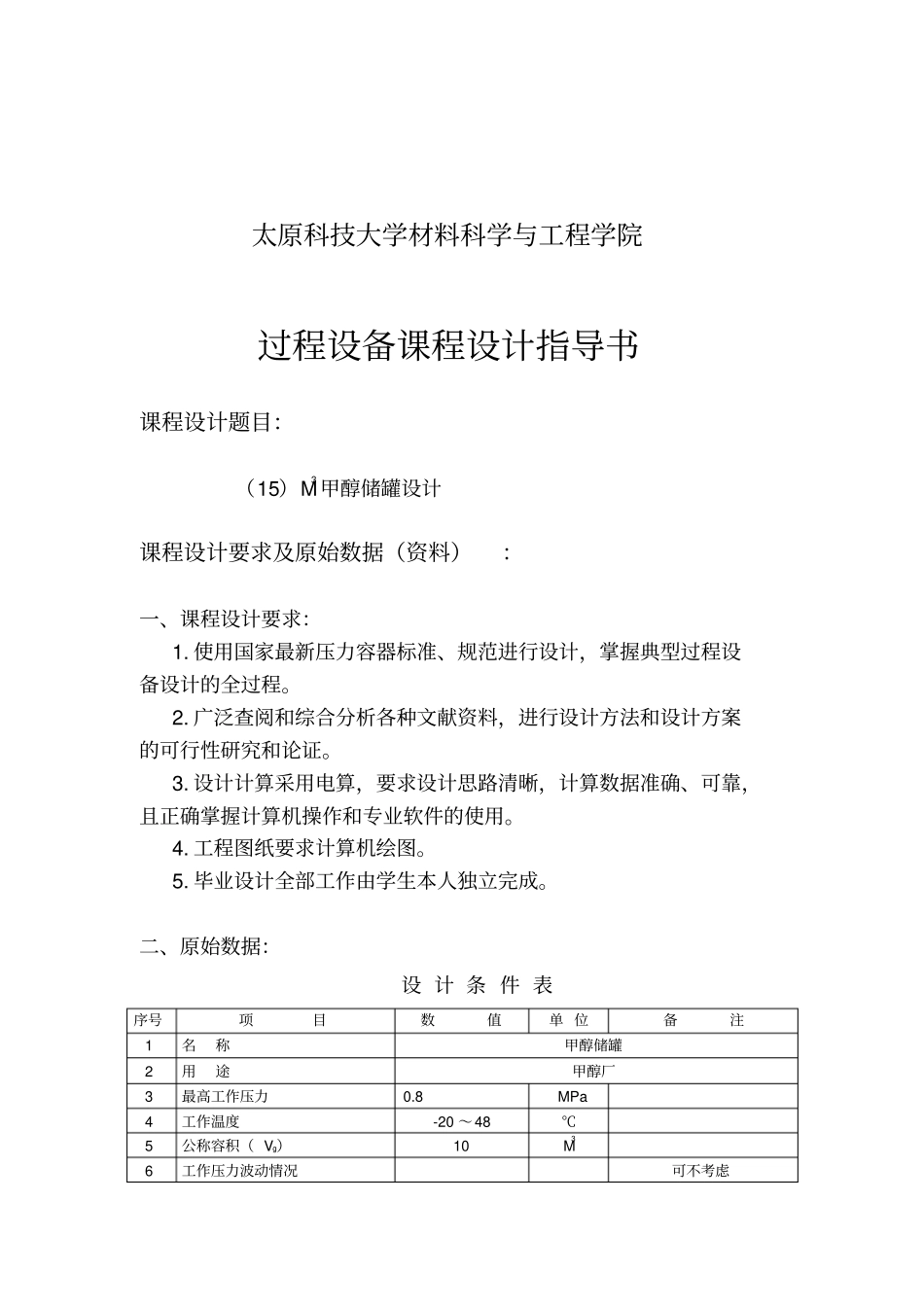

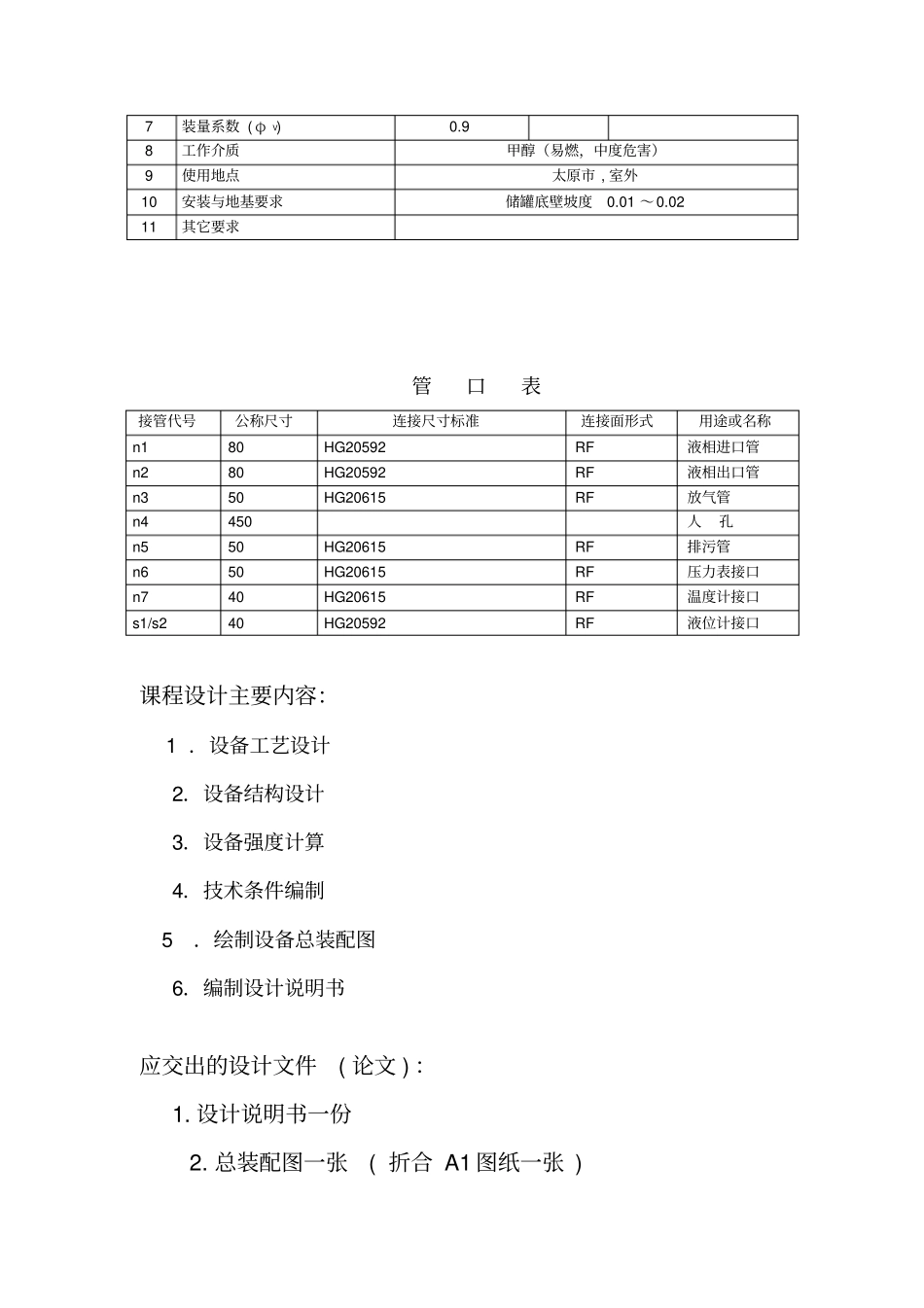

目录一 序言（一）设计任务（二）设计思想（三）设计特点二 储罐总装配示意图三 材料及结构的选择（一）材料的选择（二）结构的选择四 设计计算内容（一）设计温度和设计压力的确定（二）名义厚度的初步确定（三）容器的压力实验（四）容器应力的校核计算（五）封头的设计（六）人孔的设置（七）支座的设计确定（八）各物料进出管位置的确定及其标准的选择（九）液位计的设计（十）焊接接头设计五 设计小结六 参考资料太原科技大学材料科学与工程学院过程设备课程设计指导书课程设计题目：（15）M3 甲醇储罐设计课程设计要求及原始数据（资料）：一、课程设计要求：1. 使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。2. 广泛查阅和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。3. 设计计算采用电算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。4. 工程图纸要求计算机绘图。5. 毕业设计全部工作由学生本人独立完成。二、原始数据：设 计 条 件 表序号项目数值单 位备注1 名称甲醇储罐2 用途甲醇厂3 最高工作压力0.8 MPa 4 工作温度-20 ～48 ℃5 公称容积（ Vg）10 M3 6 工作压力波动情况可不考虑7 装量系数 ( φV) 0.9 8 工作介质甲醇（易燃，中度危害）9 使用地点太原市 , 室外10 安装与地基要求储罐底壁坡度0.01 ～0.02 11 其它要求管口表接管代号公称尺寸连接尺寸标准连接面形式用途或名称n1 80 HG20592 RF 液相进口管n2 80 HG20592 RF 液相出口管n3 50 HG20615 RF 放气管n4 450 人孔n5 50 HG20615 RF 排污管n6 50 HG20615 RF 压力表接口n7 40 HG20615 RF 温度计接口s1/s2 40 HG20592 RF 液位计接口课程设计主要内容： 1 ．设备工艺设计2．设备结构设计3．设备强度计算4．技术条件编制 5．绘制设备总装配图6．编制设计说明书应交出的设计文件( 论文 ) ：1. 设计说明书一份2. 总装配图一张 ( 折合 A1 图纸一张 ) 一 序言（一）设计任务：针对化工厂中常见的甲醇储罐， 完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度， 对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。（三）设计特点：容器的设计一般由筒体，封头，法兰，支座...
