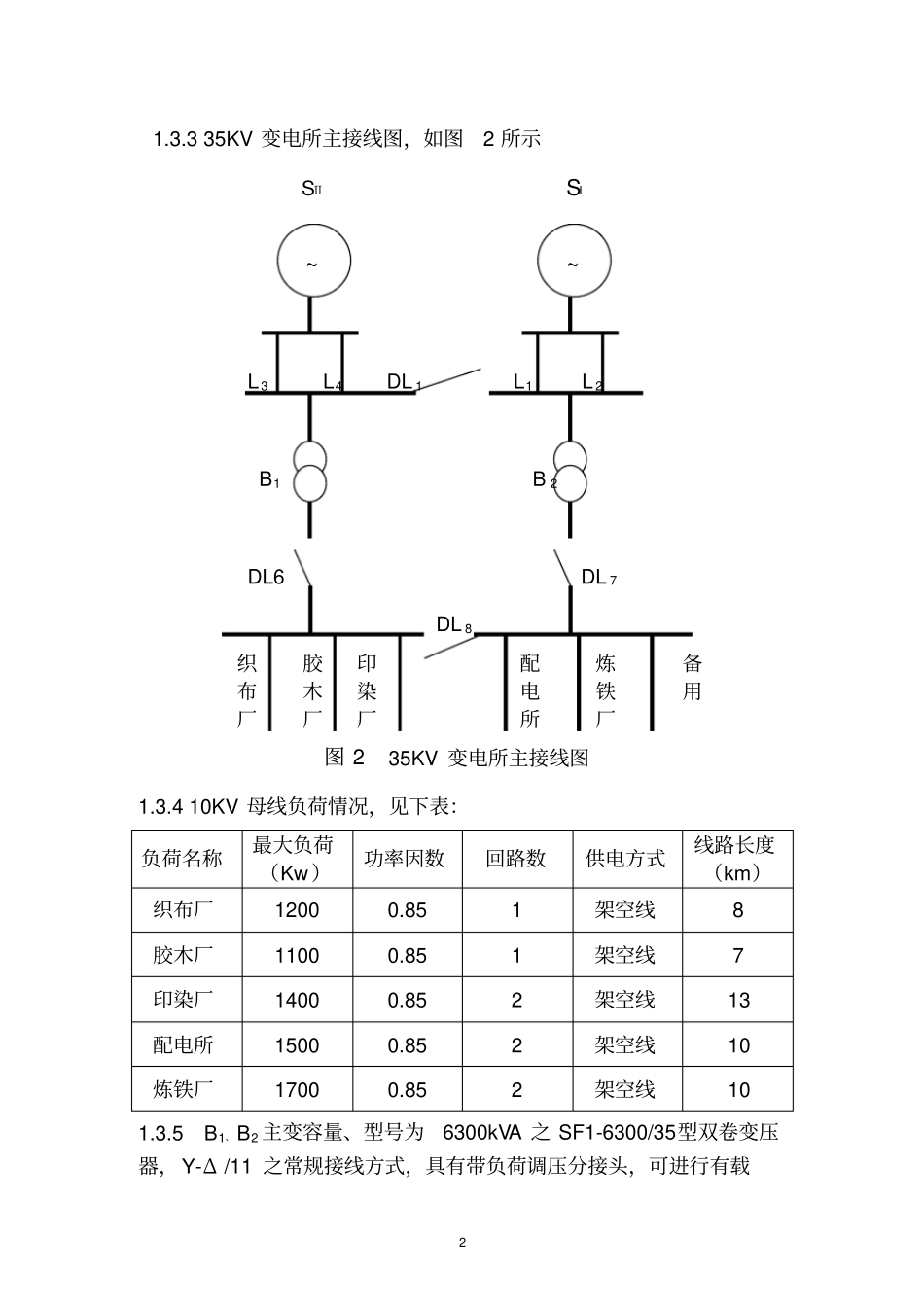

1 继电保护设计1.概述：1.1 设计依据 : 1.1.1 继电保护设计任务书。1.1.2 国标 GB50062-92《电力装置的继电保护和自动装置设计规范》。1.1.3《电力系统继电保护》 （山东工业大学）。1.2 设计规模：本设计为 35KV 降压变电所。主变容量为6300KVA，电压等级为 35/10KV 。1.3 设计原始资料：1.3.1 35KV 供电系统图 ,如图 1 所示。13.2 系统参数：电源 I 短路容量： SIDmax=200MVA；电源Ⅱ短路容量：SⅡDmax=250MVA；供电线路： L 1=L 2=15km，L 3=L 4=10km，线路阻抗：X L=0.4Ω /km。图 1 35KV 系统原理接线图2 1.3.3 35KV 变电所主接线图，如图2 所示SⅡSIL 3L4DL 1L1 L 2B1 B 2DL6 DL 7DL 8织胶印配炼备布木染电铁用厂厂厂所厂图 2 35KV 变电所主接线图1.3.4 10KV 母线负荷情况，见下表：负荷名称最大负荷（Kw）功率因数回路数供电方式线路长度（km）织布厂1200 0.85 1 架空线8 胶木厂1100 0.85 1 架空线7 印染厂1400 0.85 2 架空线13 配电所1500 0.85 2 架空线10 炼铁厂1700 0.85 2 架空线10 1.3.5 B1、B2 主变容量、型号为6300kVA 之 SF1-6300/35型双卷变压器，Y-Δ /11 之常规接线方式，具有带负荷调压分接头，可进行有载~ ~ 3 调压。其中 Uk %=7.5。1.3.6 运行方式：以 SI、SⅡ全投入运行，线路L 1~L 4 全投。DL 1 合闸运行为最大运行方式；以SⅡ停运， 线路 L3、L 4 停运，DL 1 断开运行为最小运行方式。1.3.7 已知变电所 10KV 出线保护最长动作时间为1.5s。2 变电所继电保护和自动装置规划：2.1 系统分析及继电保护要求：本设计 35/10KV 系统为双电源 35KV 单母线分段接线， 10KV 侧单母线分段接线，所接负荷多为化工型，属一二类负荷居多。2.1.1 为保证安全供电和电能质量，继电保护应满足四项基本要求，即选择性、速动性、灵敏性和可靠性。2.2 本系统故障分析：2.2.1 本设计中的电力系统具有非直接接地的架空线路及中性点不接地的电力变压器等主要设备。就线路来讲，其主要故障为单相接地、两相接地和三相接地。2.2.2 电力变压器的故障，分为外部故障和内部故障两类。·变压器的外部故障常见的是高低压套管及引线故障，它可能引起变压器出线端的相间短路或引出线碰接外壳。·变压器的内部故障有相间短路、绕组的匝间短路和绝缘损坏。2.2.3 变压器的不正常运行过负荷、由于外部短路引起的过电流、油温上升及不允许的油面...
