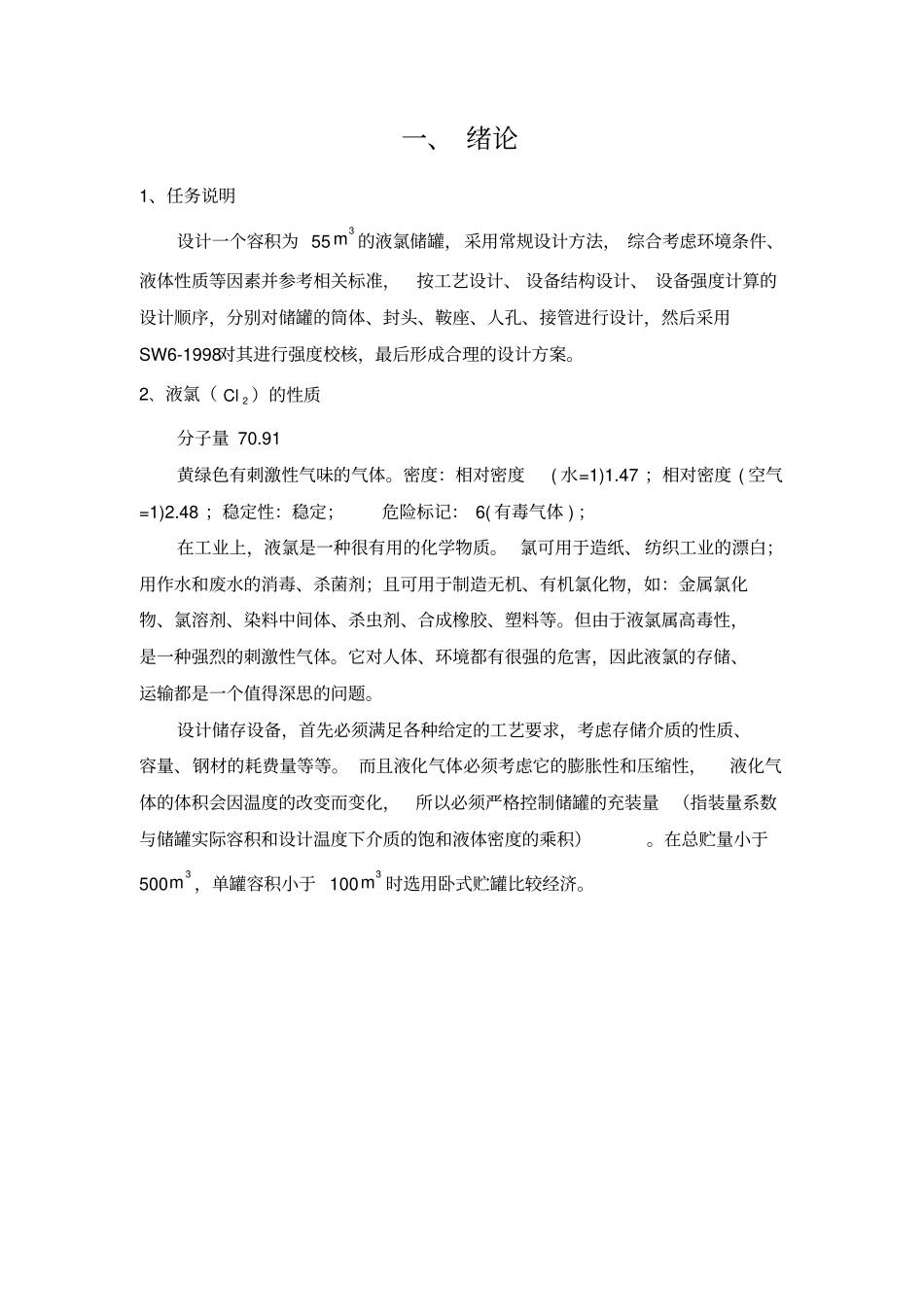

一、 绪论1、任务说明设计一个容积为 553m 的液氯储罐，采用常规设计方法， 综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、 设备结构设计、 设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用SW6-1998对其进行强度校核，最后形成合理的设计方案。2、液氯（2Cl ）的性质分子量 70.91 黄绿色有刺激性气味的气体。密度：相对密度( 水=1)1.47 ；相对密度 ( 空气=1)2.48 ；稳定性：稳定；危险标记： 6( 有毒气体 ) ；在工业上，液氯是一种很有用的化学物质。 氯可用于造纸、 纺织工业的漂白；用作水和废水的消毒、杀菌剂；且可用于制造无机、有机氯化物，如：金属氯化物、氯溶剂、染料中间体、杀虫剂、合成橡胶、塑料等。但由于液氯属高毒性，是一种强烈的刺激性气体。它对人体、环境都有很强的危害，因此液氯的存储、运输都是一个值得深思的问题。设计储存设备，首先必须满足各种给定的工艺要求，考虑存储介质的性质、容量、钢材的耗费量等等。 而且液化气体必须考虑它的膨胀性和压缩性，液化气体的体积会因温度的改变而变化，所以必须严格控制储罐的充装量 （指装量系数与储罐实际容积和设计温度下介质的饱和液体密度的乘积）。在总贮量小于5003m ，单罐容积小于 1003m 时选用卧式贮罐比较经济。二、 设计参数的确定表 1：设计参数表序号项目数值单 位备注1 名称液氯储罐2 用途液氯储存站3 最高工作压力1.4327 MPa 由介质温度确定4 工作温度-20 ～45 ℃5 公称容积（ Vg）55 M3 6 工称直径3000 MM 7 装量系数 ( φ V) 0.9 8 工作介质液氯（高度危害）9 使用地点室内10 工作介质液氯11 其它要求100%无损检测1、 设计压力设计压力为压力容器的设计载荷条件之一，其值不得低于最高工作压力， 通常可取 最 高 工 作 压 力 的1.05~1.1倍 。 经 过 查我 们 取 设 计 压 力 为1 . 11 . 4 3 2 71 . 5 7dPM P a2、设计温度设计温度也是压力容器的设计载荷条件之一，指容器在正常工作情况下， 设定元件的金属温度。当元件金属温度不低于0℃时，设计温度不得低于元件可能达到的最高温度 ; 当元件金属温度低于0℃时，其值不得高于元件金属可能达到的最高温度。所以设计温度选择为50℃。3、主要元件材料的选择根据液氯的特性，查GB150-1998选择 16MnR。16MnR是压力容器专用钢，适用范围：用于介质具有一定腐蚀性, ...
