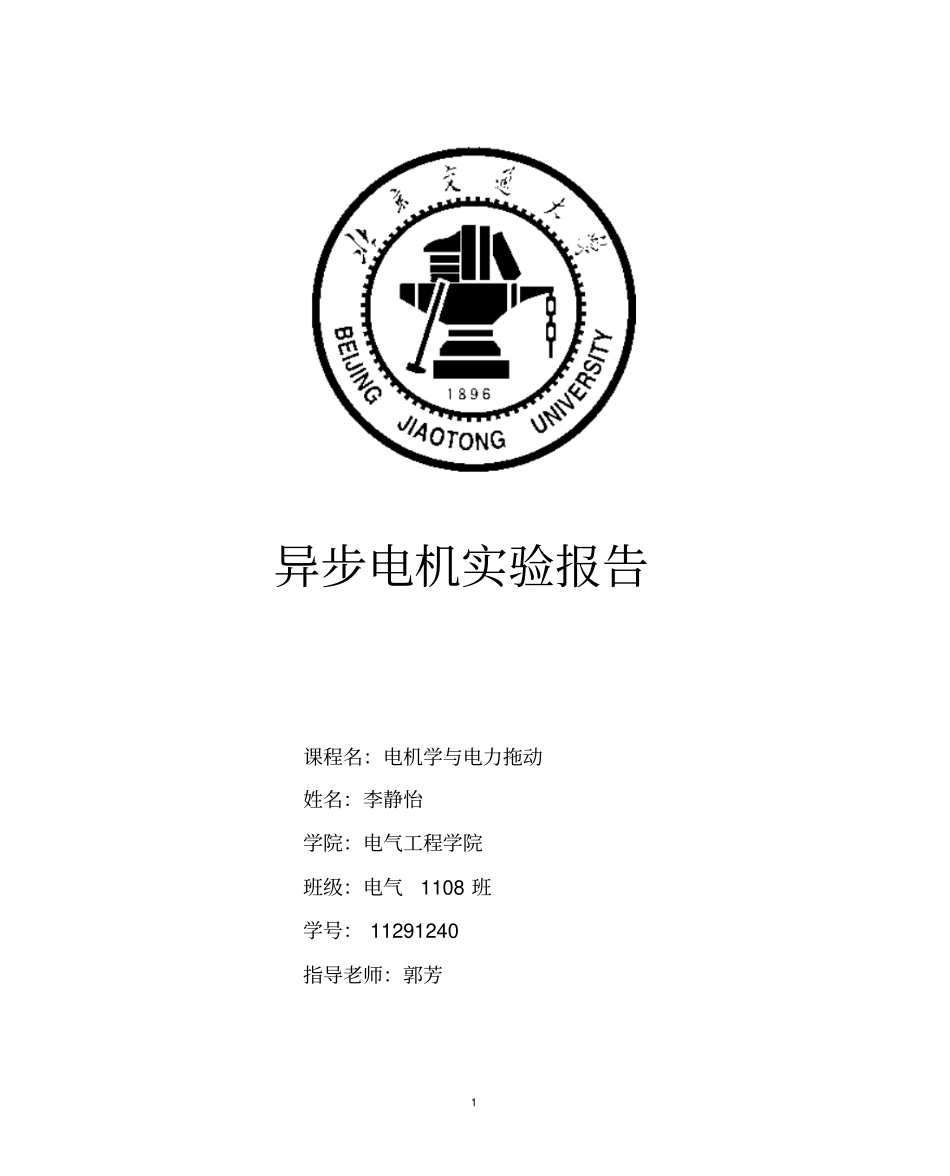

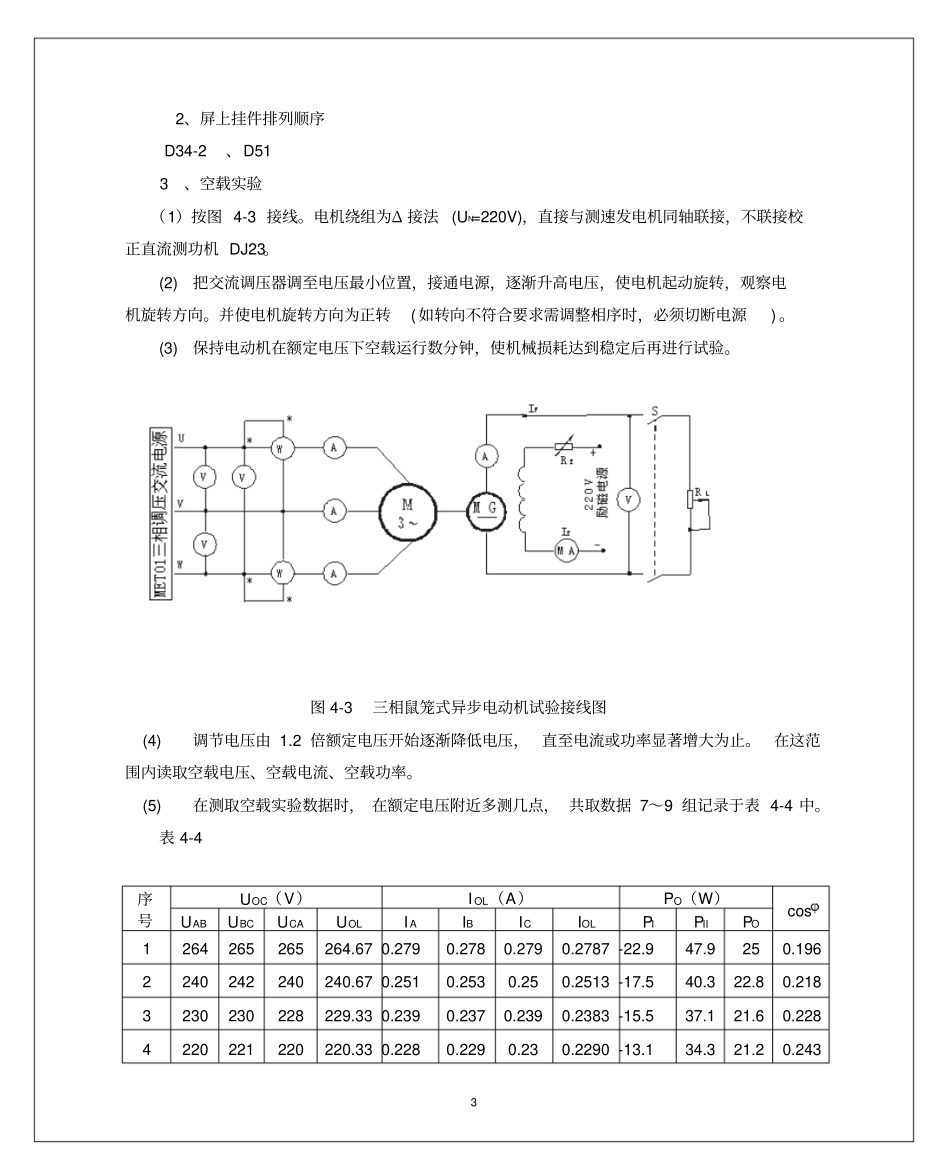

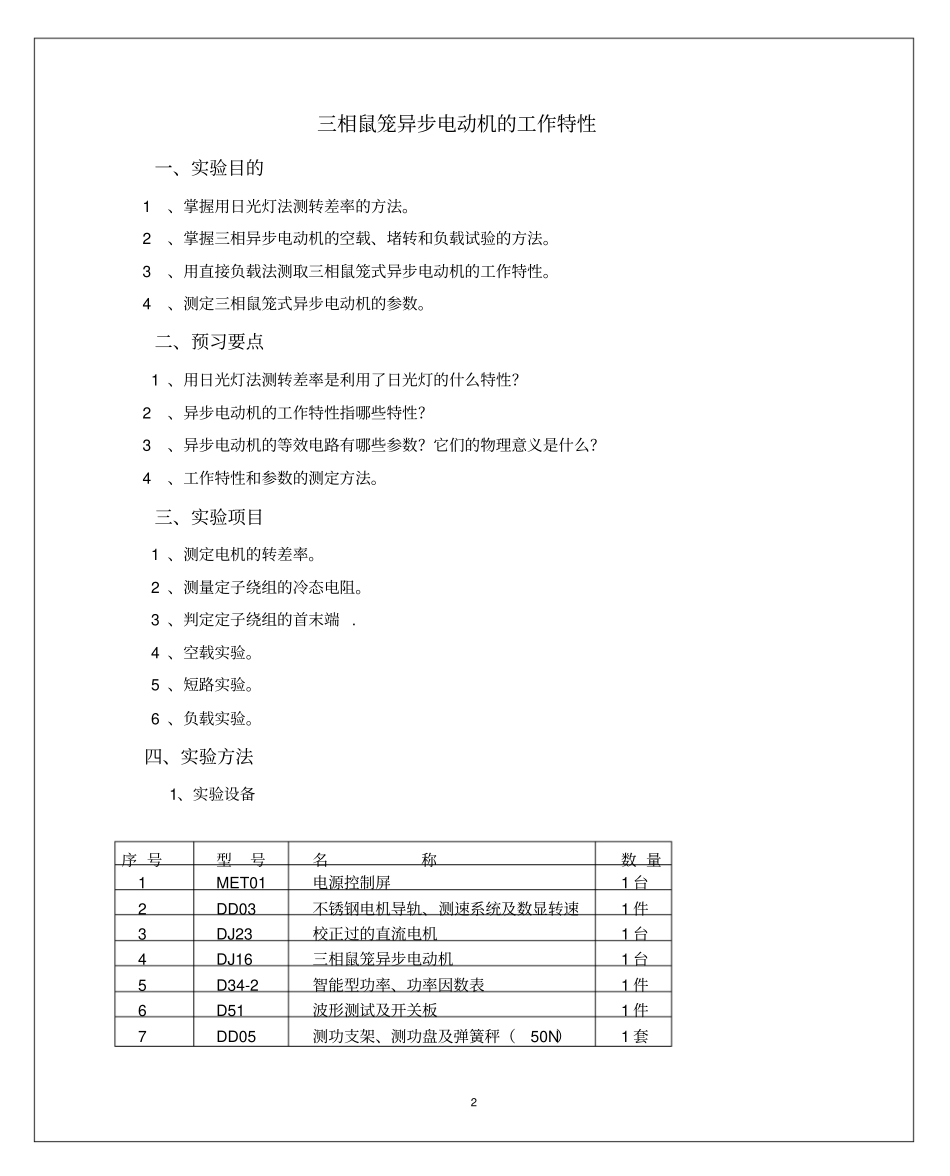

1 异步电机实验报告课程名:电机学与电力拖动姓名:李静怡学院:电气工程学院班级:电气1108 班学号: 11291240 指导老师:郭芳2 三相鼠笼异步电动机的工作特性一、实验目的 1、掌握用日光灯法测转差率的方法。 2、掌握三相异步电动机的空载、堵转和负载试验的方法。 3、用直接负载法测取三相鼠笼式异步电动机的工作特性。 4、测定三相鼠笼式异步电动机的参数。二、预习要点 1 、用日光灯法测转差率是利用了日光灯的什么特性? 2、异步电动机的工作特性指哪些特性? 3、异步电动机的等效电路有哪些参数?它们的物理意义是什么? 4、工作特性和参数的测定方法。三、实验项目 1 、测定电机的转差率。 2 、测量定子绕组的冷态电阻。 3 、判定定子绕组的首末端 . 4 、空载实验。 5 、短路实验。 6 、负载实验。四、实验方法1、实验设备序 号型号名称数 量1 MET01 电源控制屏1 台2 DD03 不锈钢电机导轨、测速系统及数显转速1 件3 DJ23 校正过的直流电机1 台4 DJ16 三相鼠笼异步电动机1 台5 D34-2 智能型功率、功率因数表1 件6 D51 波形测试及开关板1 件7 DD05 测功支架、测功盘及弹簧秤(50N)1 套3 2、屏上挂件排列顺序 D34-2、D51 3、空载实验(1)按图 4-3 接线。电机绕组为Δ 接法(UN=220V),直接与测速发电机同轴联接,不联接校正直流测功机 DJ23。(2) 把交流调压器调至电压最小位置,接通电源,逐渐升高电压,使电机起动旋转,观察电机旋转方向。并使电机旋转方向为正转( 如转向不符合要求需调整相序时,必须切断电源) 。(3) 保持电动机在额定电压下空载运行数分钟,使机械损耗达到稳定后再进行试验。图 4-3 三相鼠笼式异步电动机试验接线图 (4) 调节电压由 1.2 倍额定电压开始逐渐降低电压,直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。 (5) 在测取空载实验数据时, 在额定电压附近多测几点, 共取数据 7~9 组记录于表 4-4 中。表 4-4 序号UOC(V)I OL(A)PO(W)cosUABUBCUCAUOLI AIBICIOLPIPIIPO1 264 265 265 264.67 0.279 0.278 0.279 0.2787 -22.9 47.9 25 0.196 2 240 242 240 240.67 0.251 0.253 0.25 0.2513 -17.5 40.3 22.8 0.218 3 230 230 228 229.33 0.239 0.237 0.239 0.2383 -15.5 37.1 21.6 0.228 4 220 221 220 220.33 0.228 0.229 0.23 0.2290 -13.1 34.3...
