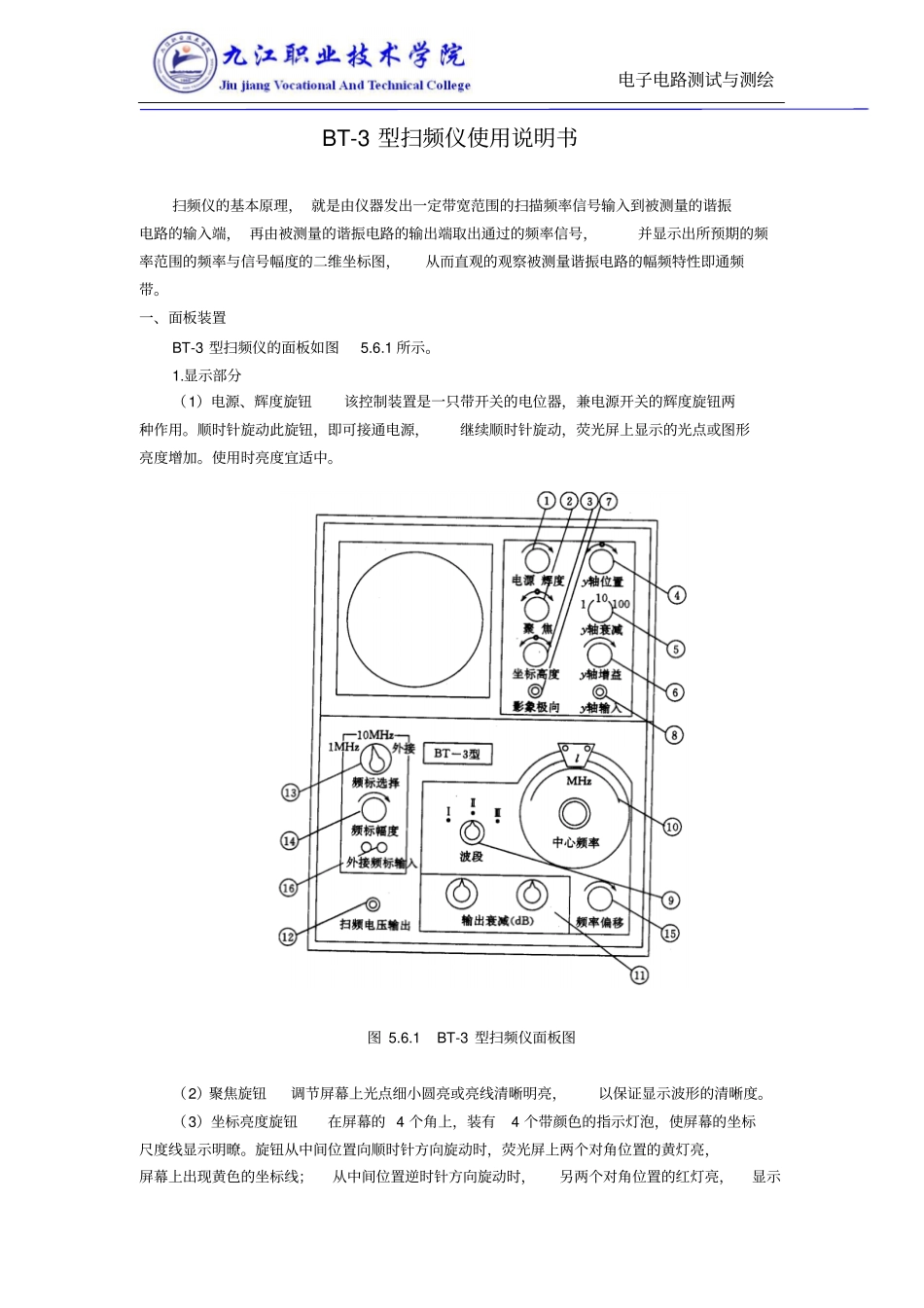

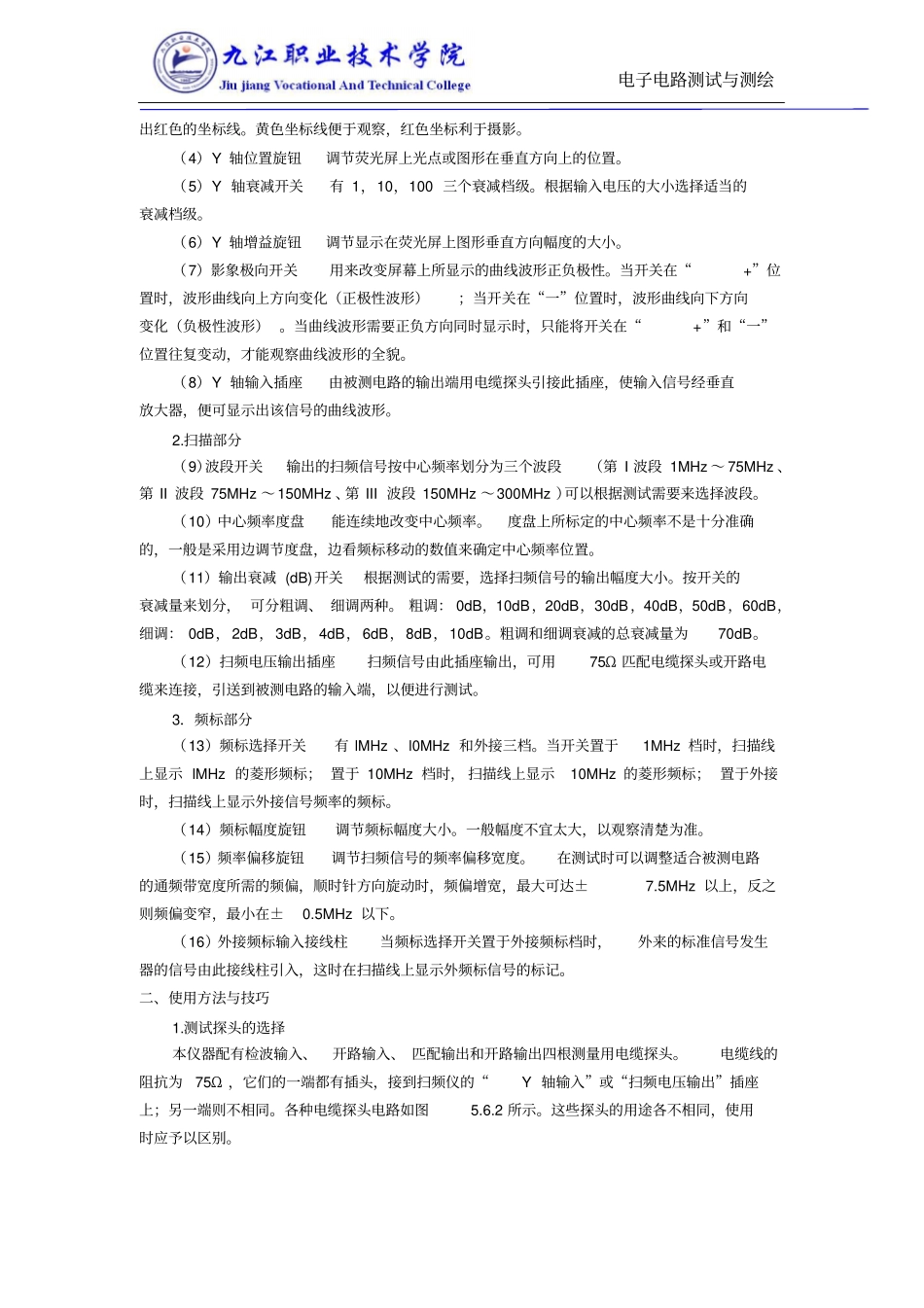

电子电路测试与测绘BT-3 型扫频仪使用说明书扫频仪的基本原理， 就是由仪器发出一定带宽范围的扫描频率信号输入到被测量的谐振电路的输入端， 再由被测量的谐振电路的输出端取出通过的频率信号，并显示出所预期的频率范围的频率与信号幅度的二维坐标图，从而直观的观察被测量谐振电路的幅频特性即通频带。一、面板装置BT-3 型扫频仪的面板如图5.6.1 所示。1.显示部分（1）电源、辉度旋钮该控制装置是一只带开关的电位器，兼电源开关的辉度旋钮两种作用。顺时针旋动此旋钮，即可接通电源，继续顺时针旋动，荧光屏上显示的光点或图形亮度增加。使用时亮度宜适中。图 5.6.1 BT-3 型扫频仪面板图（2）聚焦旋钮调节屏幕上光点细小圆亮或亮线清晰明亮，以保证显示波形的清晰度。（3）坐标亮度旋钮在屏幕的 4 个角上，装有4 个带颜色的指示灯泡，使屏幕的坐标尺度线显示明暸。旋钮从中间位置向顺时针方向旋动时，荧光屏上两个对角位置的黄灯亮，屏幕上出现黄色的坐标线；从中间位置逆时针方向旋动时，另两个对角位置的红灯亮，显示电子电路测试与测绘出红色的坐标线。黄色坐标线便于观察，红色坐标利于摄影。（4）Y 轴位置旋钮调节荧光屏上光点或图形在垂直方向上的位置。（5）Y 轴衰减开关有 1，10，100 三个衰减档级。根据输入电压的大小选择适当的衰减档级。（6）Y 轴增益旋钮调节显示在荧光屏上图形垂直方向幅度的大小。（7）影象极向开关用来改变屏幕上所显示的曲线波形正负极性。当开关在“+”位置时，波形曲线向上方向变化（正极性波形）；当开关在“一”位置时，波形曲线向下方向变化（负极性波形） 。当曲线波形需要正负方向同时显示时，只能将开关在“+”和“一”位置往复变动，才能观察曲线波形的全貌。（8）Y 轴输入插座由被测电路的输出端用电缆探头引接此插座，使输入信号经垂直放大器，便可显示出该信号的曲线波形。2.扫描部分（9）波段开关输出的扫频信号按中心频率划分为三个波段（第 I 波段 1MHz ～ 75MHz 、第 II 波段 75MHz ～150MHz 、第 III 波段 150MHz ～300MHz ）可以根据测试需要来选择波段。（10）中心频率度盘能连续地改变中心频率。度盘上所标定的中心频率不是十分准确的，一般是采用边调节度盘，边看频标移动的数值来确定中心频率位置。（11）输出衰减 (dB)开关根据测试的需要，选择扫频信号的输出幅度大小。按开关的衰减量来划分， 可分粗调、 细调两种。 粗调： 0dB，10dB，20dB...
