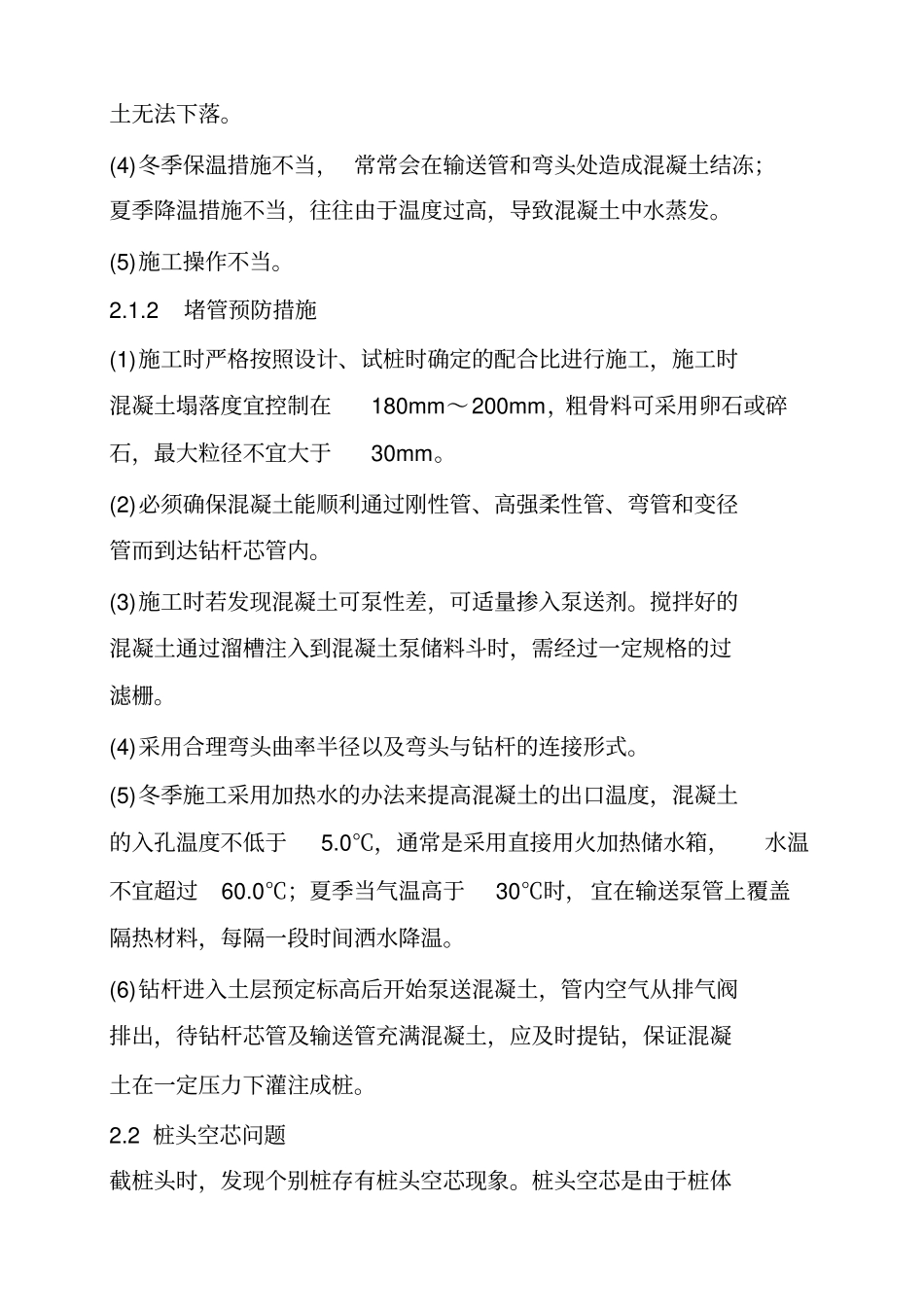

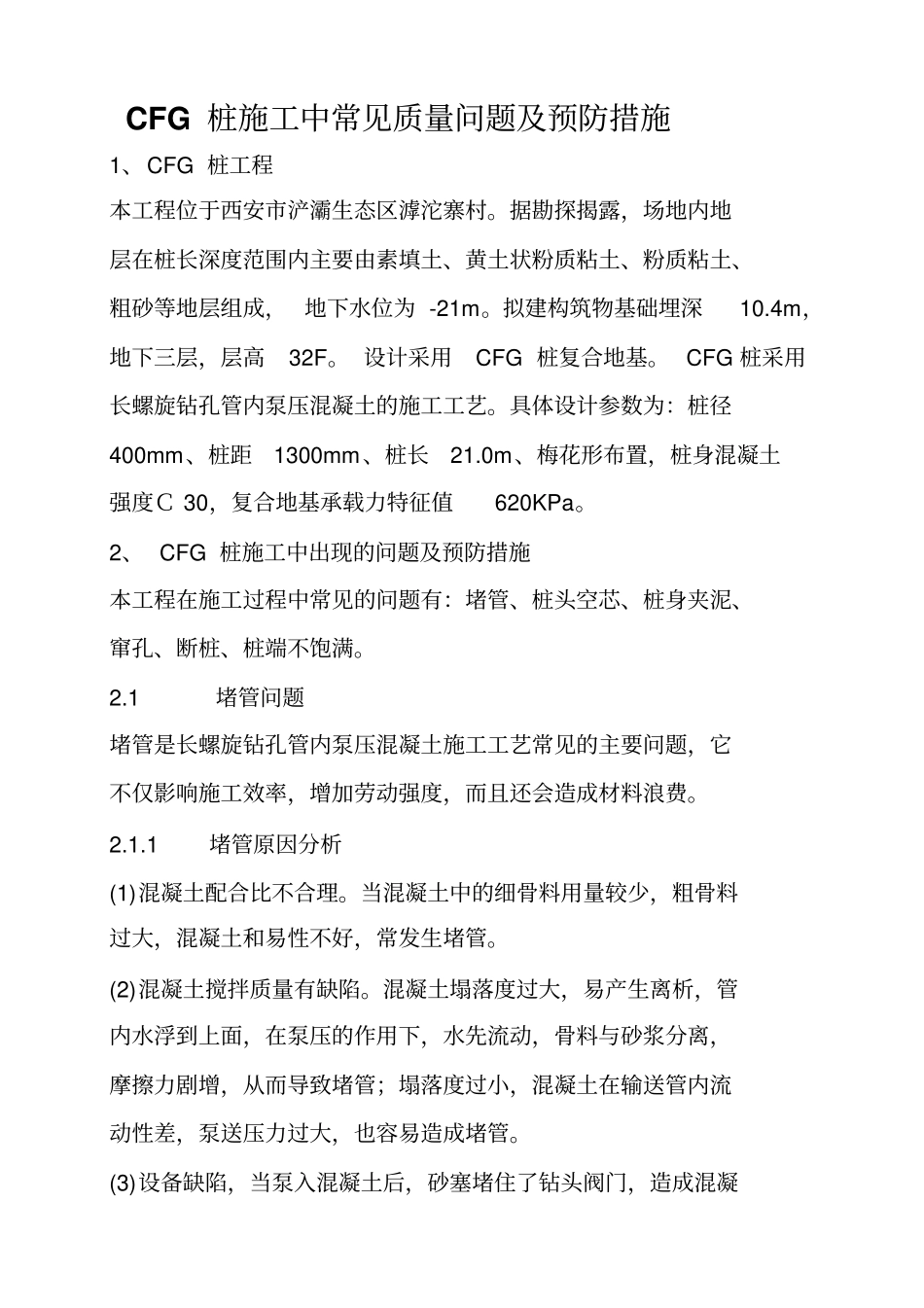

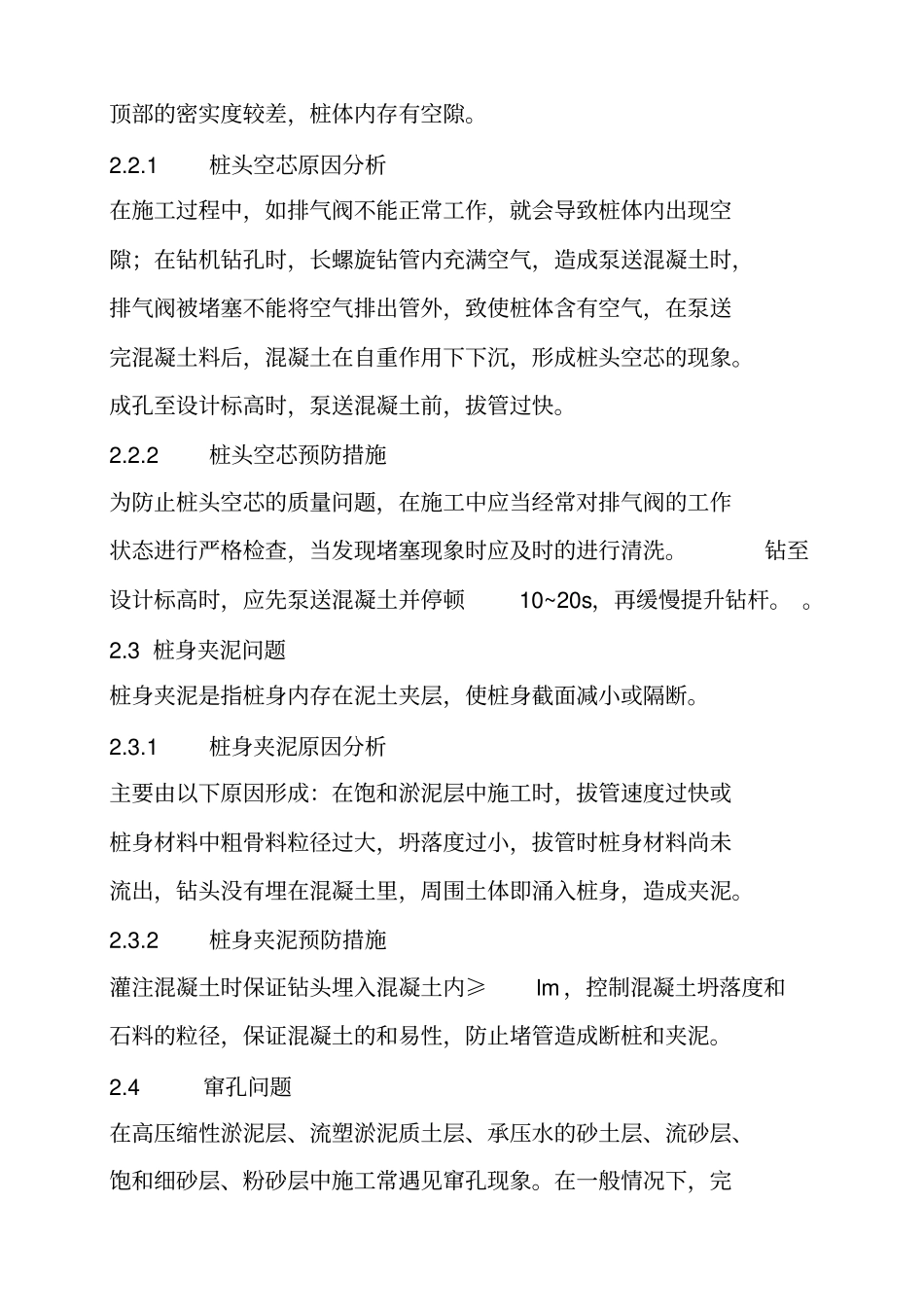

CFG 桩施工中常见质量问题及预防措施1、CFG 桩工程本工程位于西安市浐灞生态区滹沱寨村。据勘探揭露，场地内地层在桩长深度范围内主要由素填土、黄土状粉质粘土、粉质粘土、粗砂等地层组成， 地下水位为 -21m。拟建构筑物基础埋深10.4m，地下三层，层高32F。 设计采用CFG 桩复合地基。 CFG 桩采用长螺旋钻孔管内泵压混凝土的施工工艺。具体设计参数为：桩径400mm、桩距1300mm、桩长21.0m、梅花形布置，桩身混凝土强度Ｃ 30，复合地基承载力特征值620KPa。2、 CFG 桩施工中出现的问题及预防措施本工程在施工过程中常见的问题有：堵管、桩头空芯、桩身夹泥、窜孔、断桩、桩端不饱满。2.1 堵管问题堵管是长螺旋钻孔管内泵压混凝土施工工艺常见的主要问题，它不仅影响施工效率，增加劳动强度，而且还会造成材料浪费。2.1.1 堵管原因分析(1)混凝土配合比不合理。当混凝土中的细骨料用量较少，粗骨料过大，混凝土和易性不好，常发生堵管。(2)混凝土搅拌质量有缺陷。混凝土塌落度过大，易产生离析，管内水浮到上面，在泵压的作用下，水先流动，骨料与砂浆分离，摩擦力剧增，从而导致堵管；塌落度过小，混凝土在输送管内流动性差，泵送压力过大，也容易造成堵管。(3)设备缺陷，当泵入混凝土后，砂塞堵住了钻头阀门，造成混凝土无法下落。(4)冬季保温措施不当， 常常会在输送管和弯头处造成混凝土结冻；夏季降温措施不当，往往由于温度过高，导致混凝土中水蒸发。(5)施工操作不当。2.1.2 堵管预防措施(1)施工时严格按照设计、试桩时确定的配合比进行施工，施工时混凝土塌落度宜控制在180mm～200mm，粗骨料可采用卵石或碎石，最大粒径不宜大于30mm。(2)必须确保混凝土能顺利通过刚性管、高强柔性管、弯管和变径管而到达钻杆芯管内。(3)施工时若发现混凝土可泵性差，可适量掺入泵送剂。搅拌好的混凝土通过溜槽注入到混凝土泵储料斗时，需经过一定规格的过滤栅。(4)采用合理弯头曲率半径以及弯头与钻杆的连接形式。(5)冬季施工采用加热水的办法来提高混凝土的出口温度，混凝土的入孔温度不低于5.0℃，通常是采用直接用火加热储水箱，水温不宜超过60.0℃；夏季当气温高于30℃时，宜在输送泵管上覆盖隔热材料，每隔一段时间洒水降温。(6)钻杆进入土层预定标高后开始泵送混凝土，管内空气从排气阀排出，待钻杆芯管及输送管充满混凝土，应及时提钻，保证混凝土在一定压力下灌注成桩。2.2 桩头空芯问题截桩头时，发现个别桩存有桩头空芯现象。桩头空...
