完整版EDA技术与VHDL复习练习题VIP免费

完整版EDA技术与VHDL复习练习题_第1页
1/5

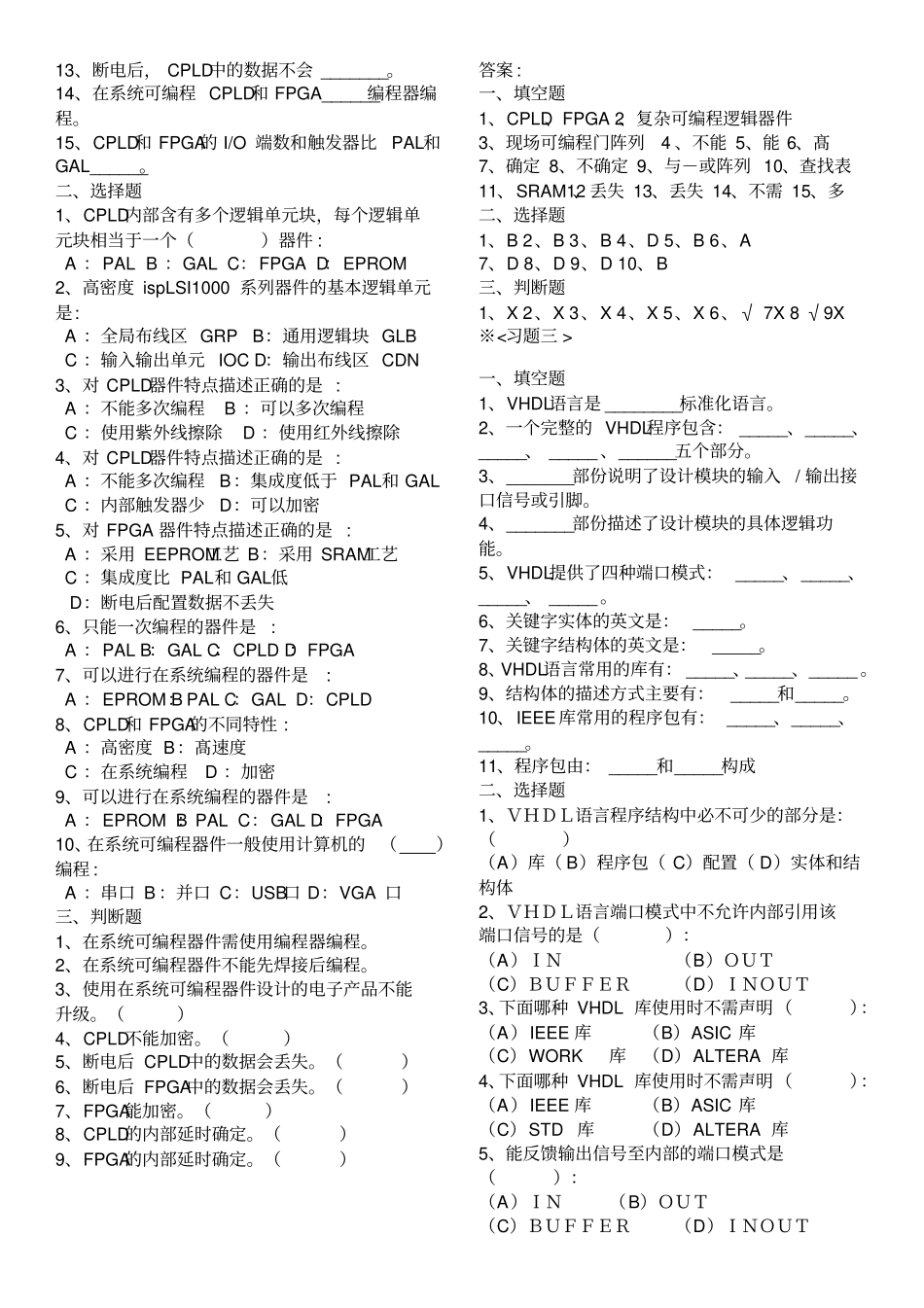

完整版EDA技术与VHDL复习练习题_第2页
2/5
完整版EDA技术与VHDL复习练习题_第3页
3/5
EDA技术与 VHDL复习练习题※<习题一 > 一、填空题1、PLD的中文含义是: ________。2、ASIC的中文含义是: ________。3、“与-或”结构的可编程逻辑器件主要由四部分构成: ________、________、____________和____________。4、可编程逻辑器件结构图中一般用“x”表示此编程单元为 ________。5、可编程逻辑器件结构图中一般用“· ”表示此编程单元为 ________。6、可编程逻辑器件结构图中无任何标记表示此编程单元为 ________。7、可编程逻辑器件按规模的大小一般分为________和_________。8、低密度可编程逻辑器件的主要有________和_________。9、GAL器件________取代全部 PAL器件。10、PAL器件只能 ________次编程。11、GAL器件能 ________次编程。12、GAL器件 ________取代 TTL器件。13、GAL器件采用 ________擦除。14、PAL和 GAL器件 ________在系统编程。15、PAL和 GAL器件需要使用 ________编程。二、选择题1、可编程逻辑器件PLD的基本结构形式是_______: A :与——与 B:与——或 C :或——与 D:或——或2、可以多次编程的器件是_______: A :PROM B :PLA C :PAL D:GAL3、PLD器件未编程时 _______: A :有逻辑功能 B :没有逻辑功能 C :PAL 器件有逻辑功能 D :GAL 器件有逻辑功能4、GAL器件可以用擦除 : A :普通光 B:紫外线 C :红外线 D:电5、GAL16V8器件的输出引脚最多有 ______: A :16 B :4 C :8 D :206、PAL16V8器件的输入引脚最多有 _______: A :16 B :4 C :8 D :207、GAL16V8不能取代 _________: A :PAL16V B:74LS138 C :74LS373 D:ispLSI1032E-70PLCC848、GAL16V8的_______不可编程 : A :与阵列 B:或阵列 C :输出逻辑宏单元OLMC D:A、B 都三、判断题1、GAL器件的输出逻辑宏单元OLMC不能实现 PAL器件的所有输出形式。()2、PAL器件只能一次编程。()3、GAL器件只能一次编程。()4、PAL和 GAL器件需要使用专门的编程器编程。5、PAL器件可以在系统编程。()6、GAL器件可以在系统编程。()7、PAL器件可以取代 GAL器件。()8、GAL器件可以取代 PAL器件。()9、GAL器件可以使用紫外线擦除。()10、GAL器件 OLMC不可编程。()11、GAL器件不能加密。()答案 :一、填空题1、可编程逻辑器件2、专用集成电路3、输入电路、可编程“与”阵列、可编程或阵列、输出电路 4、编程连接 5、固定连接6、不连接 7...
