完整版PAC、PAM加药装置安装、操作及维护说明VIP免费

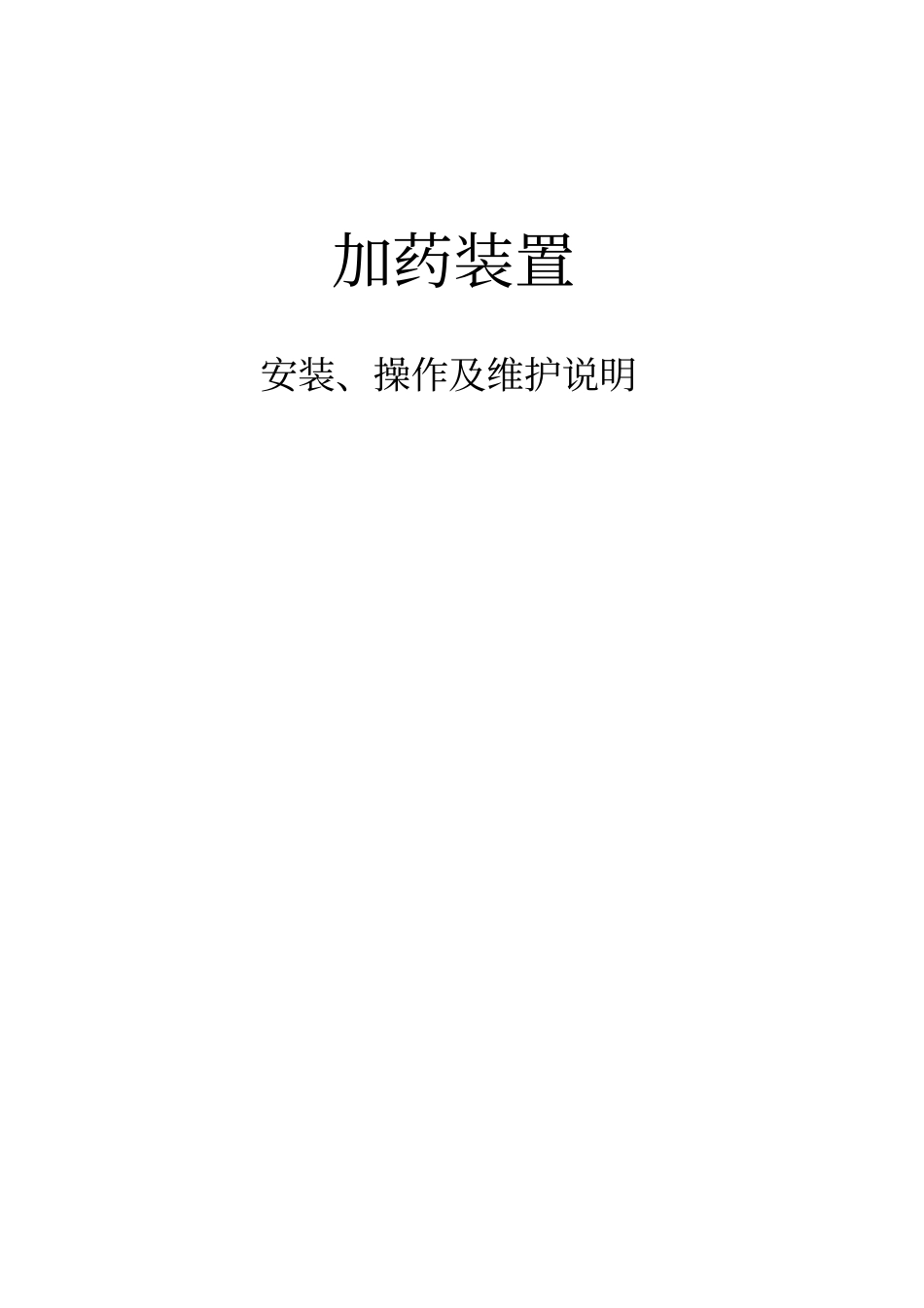

加药装置安装、操作及维护说明--1-- 一、设备概述主要包括 PAC、PAM加药系统。1.1 结构布置加药装置采用单元组合的布置形式，安装在一个基架上。计量泵平行布置，周围留有足够检修空间，便于维护。电气控制柜布置于装置基架上，正面操作。1.2 各部件材质各部件的材质主要分为不锈钢、碳钢、PE。1.3 液位检测、自动停泵溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。1.4 配药PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。PAC溶液的投加不需要再次稀释，可进行直接投加。1.5 加药量的控制PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。PAC加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。--2-- 1.6 技术参数表例：二、加药装置操作说明2.1 使用加药装置用于地表水净化站。2.2 装置启动前的操作2.2.1系统检查检查各连接接头，紧固件不应有松动、脱落现象；检查水箱溢流管是否畅通；检查装置总电源是否接入；型号PAC 加药装置CG-6.0 PAM 加药装置WA1.0-2.0 溶液箱容积PAC 加药装置6 立方米PAM 加药装置2 立方米加药方式自动或手动泵出口压力PAC 加药泵0.6Mpa PAM 加药泵0.6Mpa 泵出口流量PAC 加药泵≤50L/H PAM 加药泵≤170L/H 组合形式三箱四泵--3-- 各计量泵状态是否正常（有无故障） ；溶液箱内是否有药液，溶液箱液位降至低液位时，报警开，计量泵停止工作。2.3 配制药品2.3.1 关闭所有阀门；2.3.2 打开排污阀，排污时间3min，排污结束后关闭排污阀；2.3.3 打开进水阀， 按比例配置药液， 待溶液箱液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；2.3.4 打开搅拌电机搅拌，使溶液均匀。2.4 装置启动1、打开计量泵出口阀门；2、打开计量进口阀，溶液箱出口阀；3、调整计量泵行程至适当位置（40%左右）；4、选择操作模式（就地硬手动、就动手动、远程控制）4.1 就地硬手动操作：4.1.1 将计量泵操作模式选择开关切换至就地硬手动方式；4.1.2 按下计量泵启动按钮；4.1.3 计量泵以工频运行，计量泵电流指示正常；4.1.4 备用泵的投入，先停掉故障泵，备用泵选择开关切换至；4.1.5 故障计量泵，然后按下备用泵启动按钮；4.1.6 搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。4.2 就地手动操作：4.2.1...
