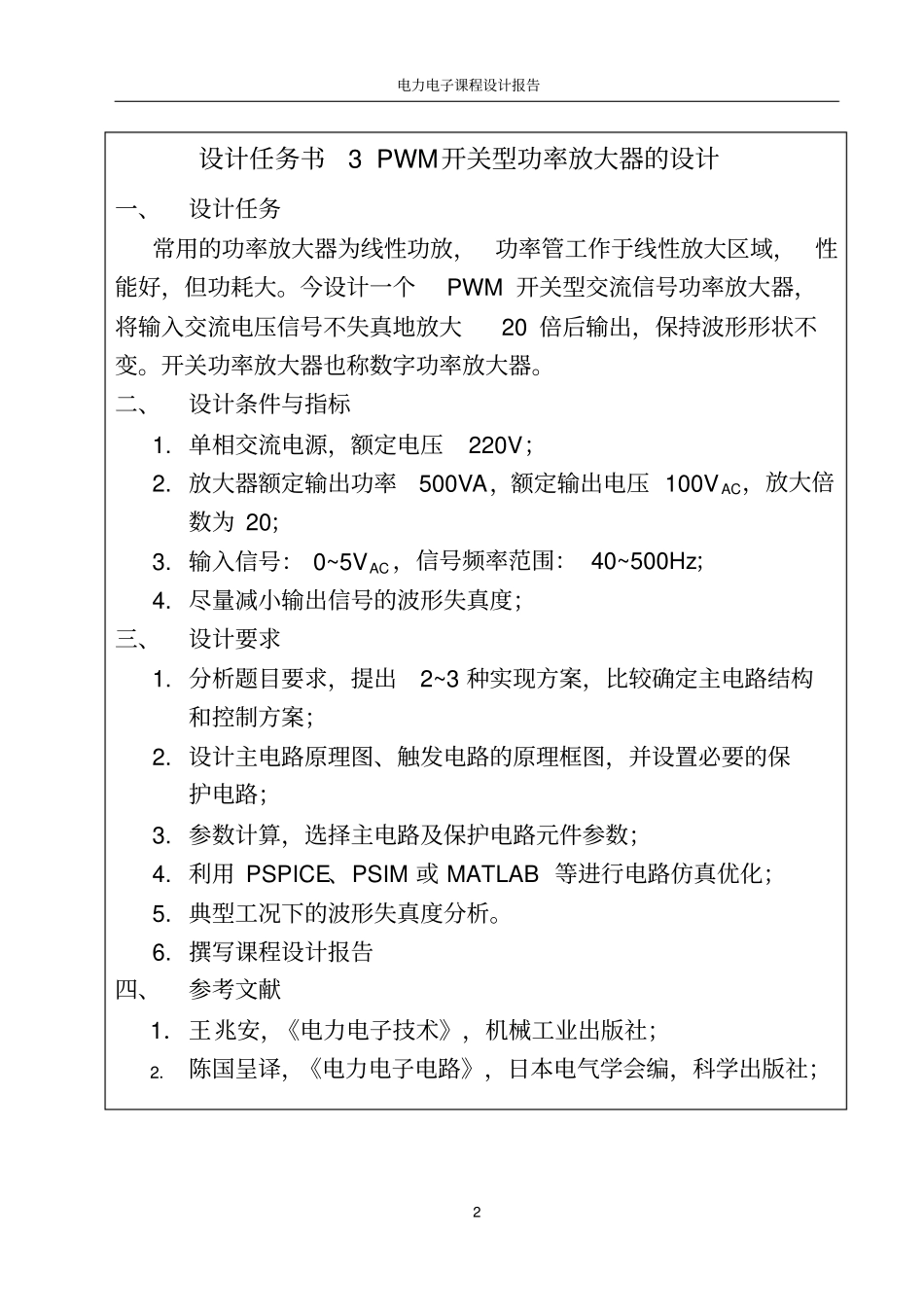

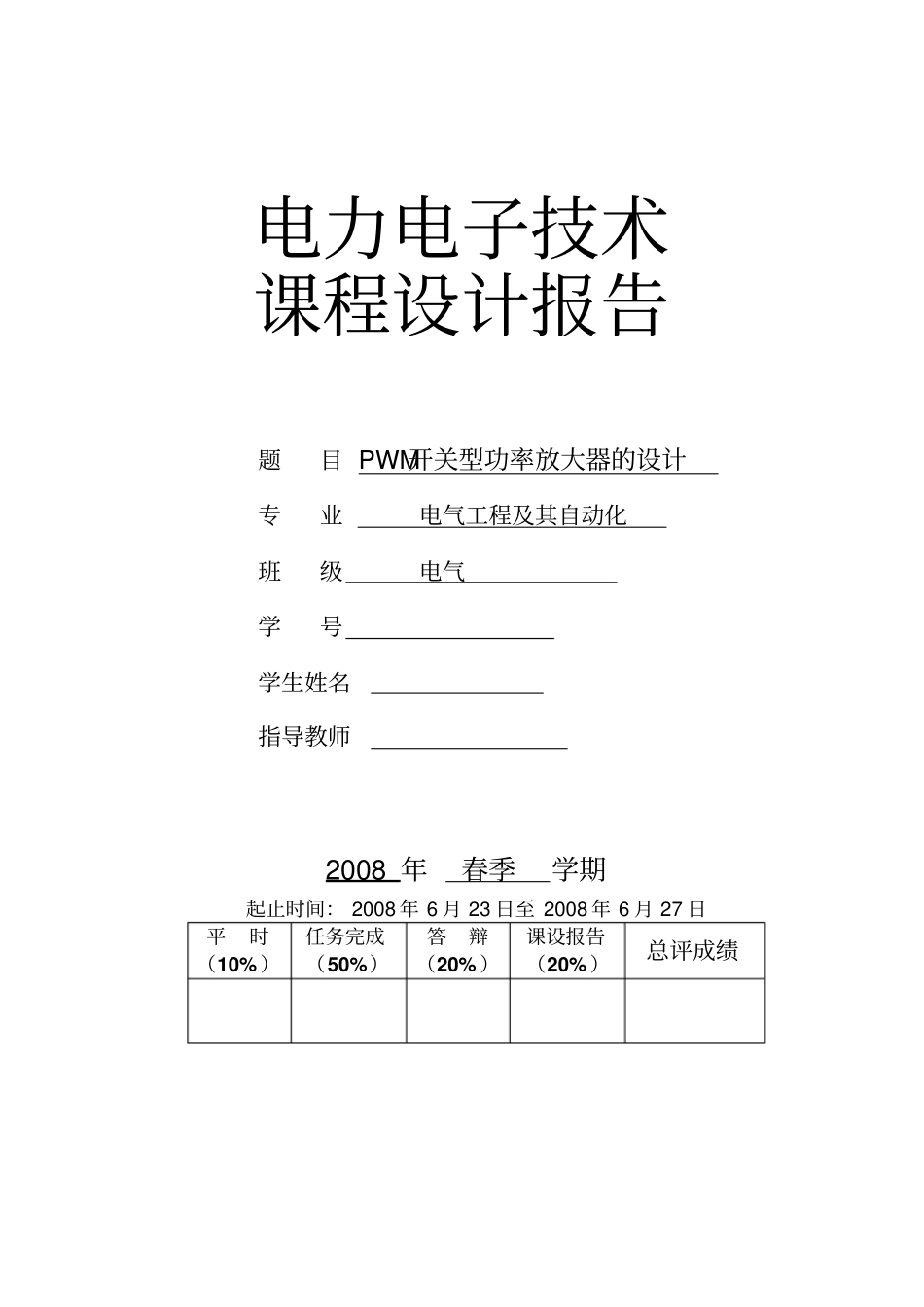

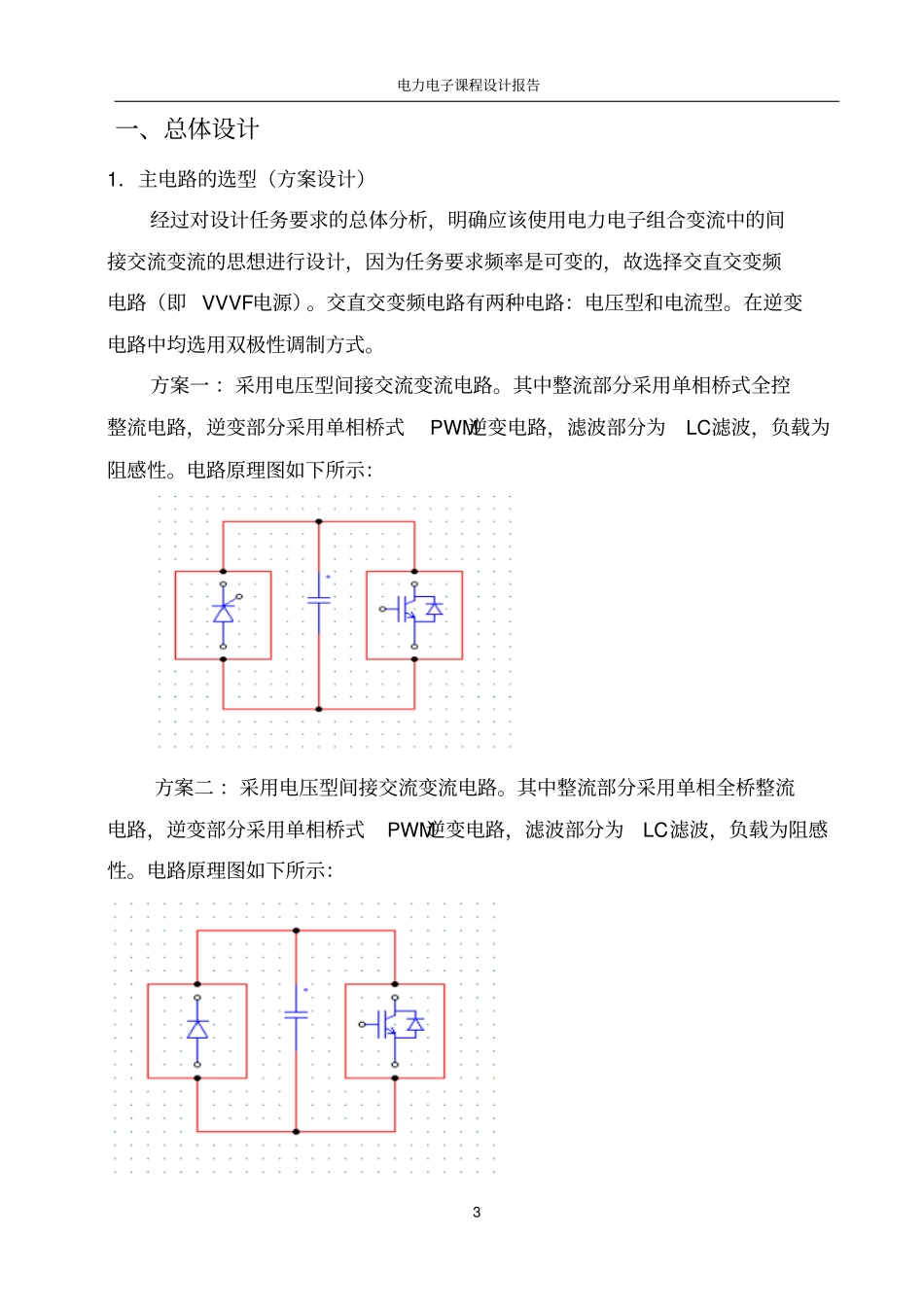

电力电子技术课程设计报告题目 PWM开关型功率放大器的设计专业电气工程及其自动化班级电气学号学生姓名指导教师2008 年春季学期起止时间： 2008 年 6 月 23 日至 2008 年 6 月 27 日平时（10% ）任务完成（50%）答辩（20% ）课设报告（20% ）总评成绩电力电子课程设计报告2 设计任务书3 PWM开关型功率放大器的设计一、设计任务常用的功率放大器为线性功放，功率管工作于线性放大区域，性能好，但功耗大。今设计一个PWM 开关型交流信号功率放大器，将输入交流电压信号不失真地放大20 倍后输出，保持波形形状不变。开关功率放大器也称数字功率放大器。二、设计条件与指标1. 单相交流电源，额定电压220V；2. 放大器额定输出功率500VA，额定输出电压 100V AC，放大倍数为 20；3. 输入信号： 0~5VAC，信号频率范围： 40~500Hz；4. 尽量减小输出信号的波形失真度；三、设计要求1. 分析题目要求，提出2~3 种实现方案，比较确定主电路结构和控制方案；2. 设计主电路原理图、触发电路的原理框图，并设置必要的保护电路；3. 参数计算，选择主电路及保护电路元件参数；4. 利用 PSPICE、PSIM 或 MATLAB 等进行电路仿真优化；5. 典型工况下的波形失真度分析。6. 撰写课程设计报告四、参考文献1．王兆安，《电力电子技术》，机械工业出版社；2． 陈国呈译，《电力电子电路》，日本电气学会编，科学出版社；电力电子课程设计报告3 一、总体设计1．主电路的选型（方案设计）经过对设计任务要求的总体分析，明确应该使用电力电子组合变流中的间接交流变流的思想进行设计，因为任务要求频率是可变的，故选择交直交变频电路（即 VVVF电源）。交直交变频电路有两种电路：电压型和电流型。在逆变电路中均选用双极性调制方式。方案一 ：采用电压型间接交流变流电路。其中整流部分采用单相桥式全控整流电路，逆变部分采用单相桥式PWM逆变电路，滤波部分为LC滤波，负载为阻感性。电路原理图如下所示：方案二 ：采用电压型间接交流变流电路。其中整流部分采用单相全桥整流电路，逆变部分采用单相桥式PWM逆变电路，滤波部分为LC滤波，负载为阻感性。电路原理图如下所示：电力电子课程设计报告4 方案三： 采用电压型间接交流变流电路。其中整流部分采用单相桥式PWM整流电路，逆变部分采用单相桥式PWM逆变电路，滤波部分为LC滤波，负载为阻感性。电路原理图如下所示：分析：方案一中整流电路与逆变电路都采用全控型可以通过控...
