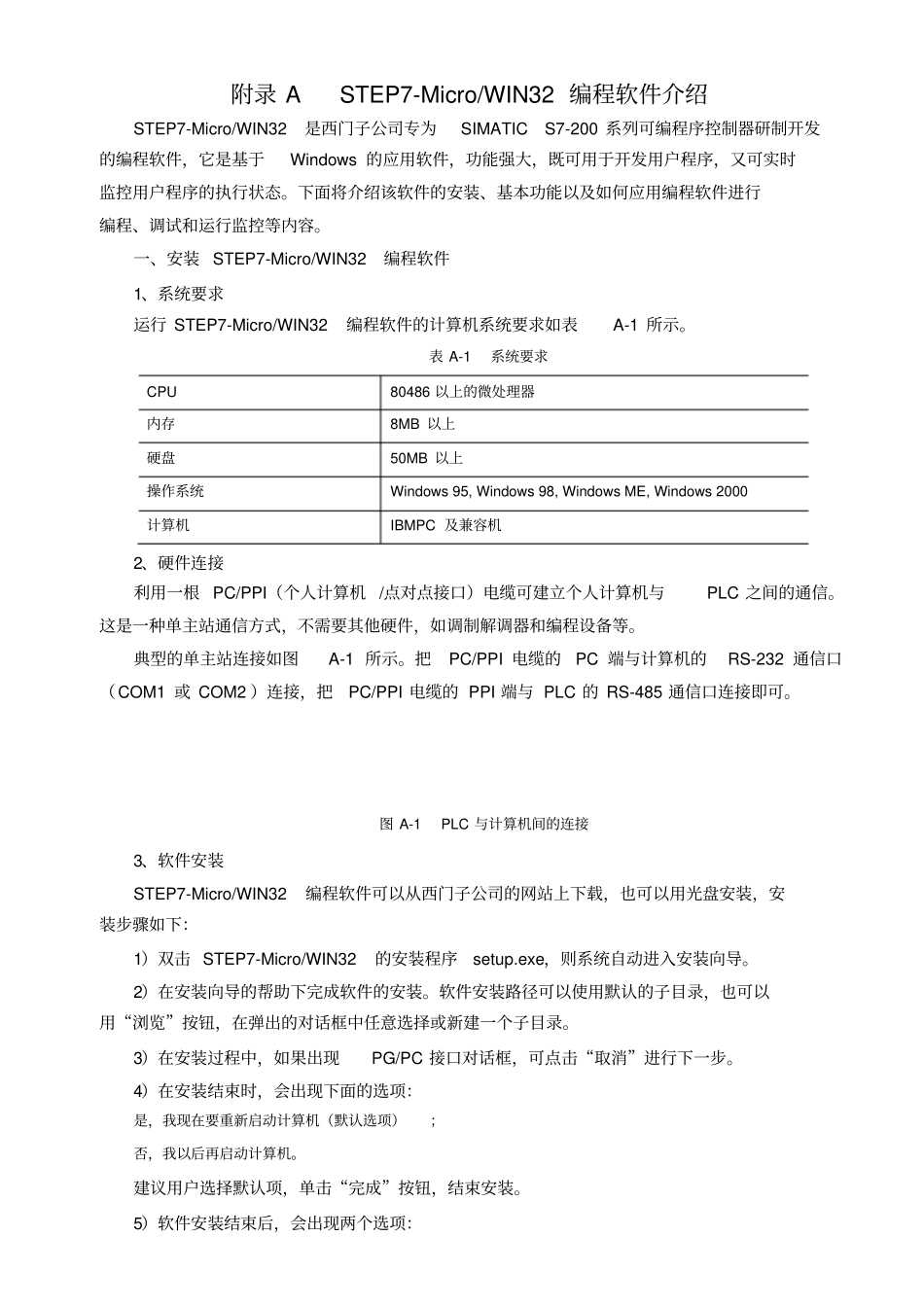

附录 A STEP7-Micro/WIN32 编程软件介绍STEP7-Micro/WIN32是西门子公司专为SIMATIC S7-200 系列可编程序控制器研制开发的编程软件，它是基于Windows 的应用软件，功能强大，既可用于开发用户程序，又可实时监控用户程序的执行状态。下面将介绍该软件的安装、基本功能以及如何应用编程软件进行编程、调试和运行监控等内容。一、安装 STEP7-Micro/WIN32编程软件1、系统要求运行 STEP7-Micro/WIN32编程软件的计算机系统要求如表A-1 所示。表 A-1 系统要求CPU 80486 以上的微处理器内存8MB 以上硬盘50MB 以上操作系统Windows 95, Windows 98, Windows ME, Windows 2000 计算机IBMPC 及兼容机2、硬件连接利用一根 PC/PPI（个人计算机 /点对点接口）电缆可建立个人计算机与PLC 之间的通信。这是一种单主站通信方式，不需要其他硬件，如调制解调器和编程设备等。典型的单主站连接如图A-1 所示。把PC/PPI 电缆的PC 端与计算机的RS-232 通信口（COM1 或 COM2 ）连接，把PC/PPI 电缆的 PPI 端与 PLC 的 RS-485 通信口连接即可。图 A-1 PLC 与计算机间的连接3、软件安装STEP7-Micro/WIN32编程软件可以从西门子公司的网站上下载，也可以用光盘安装，安装步骤如下：1）双击 STEP7-Micro/WIN32的安装程序setup.exe，则系统自动进入安装向导。2）在安装向导的帮助下完成软件的安装。软件安装路径可以使用默认的子目录，也可以用“浏览”按钮，在弹出的对话框中任意选择或新建一个子目录。3）在安装过程中，如果出现PG/PC 接口对话框，可点击“取消”进行下一步。4）在安装结束时，会出现下面的选项：是，我现在要重新启动计算机（默认选项）；否，我以后再启动计算机。建议用户选择默认项，单击“完成”按钮，结束安装。5）软件安装结束后，会出现两个选项：是，我现在浏览Readme文件（默认选项） ；是，我现在进入STEP7-Micro/WIN32 如果选择默认选项，可以使用德语、英语、法语、西班牙语和意大利语阅读Readme 文件，浏览有关STEP7-Micro/WIN32编程软件的信息。二、 STEP7-Micro/WIN32编程软件的主要功能1、基本功能STEP7-Micro/WIN32编程软件的基本功能是协助用户完成应用软件的开发，其主要实现以下功能。1）在脱机（离线）方式下创建用户程序，修改和编辑原有的用户程序。在脱机方式时，计算机与PLC 断开连接， 此时能完成大部分的基本功能，如编程、 编译、 调试和系统组态等，但所有的程序和参数都...
