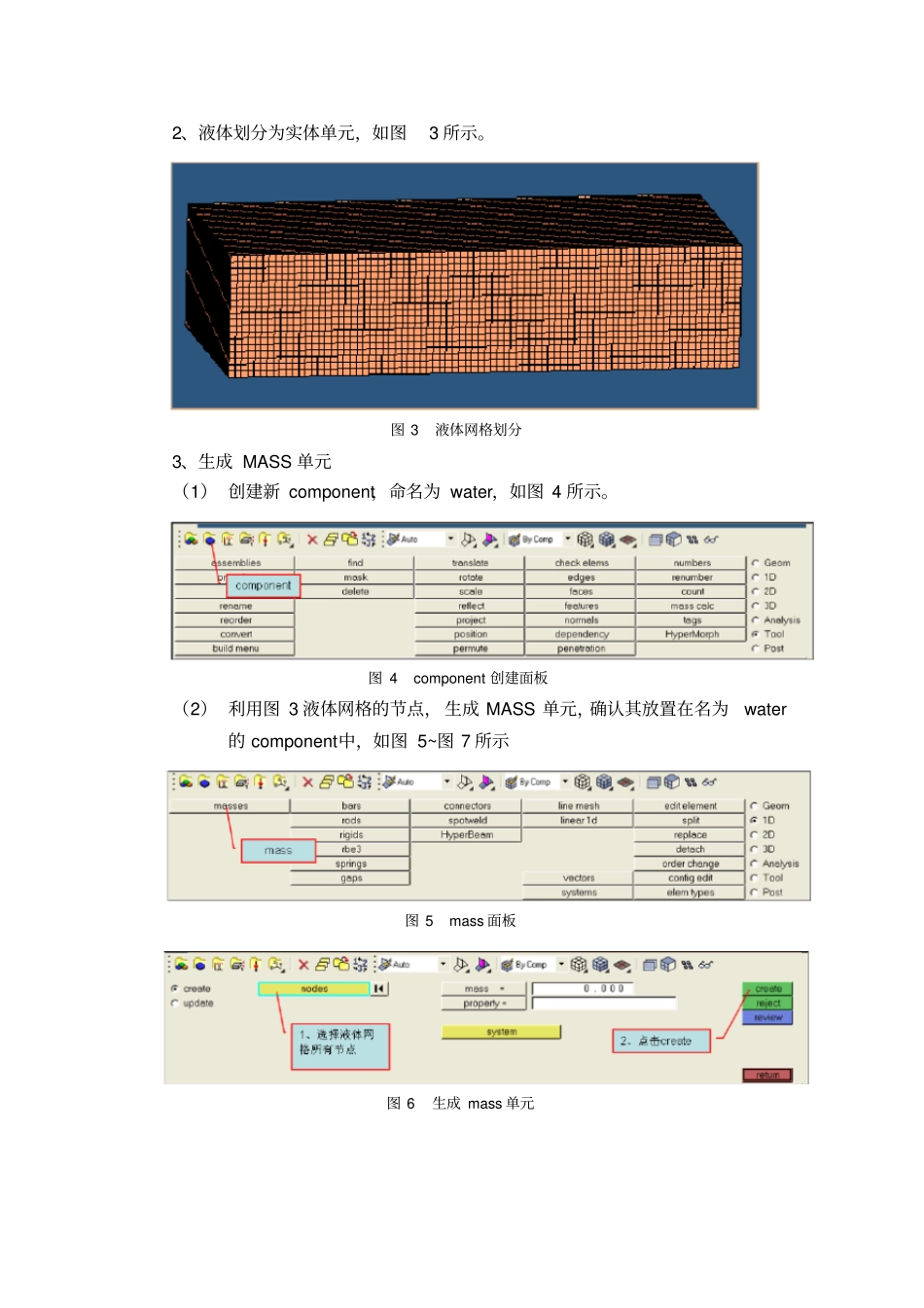

近段时间一直在研究使用SPH 模拟油箱流固耦合情况下，油箱的振动强度问题。发现使用 Hypermesh对 SPH 模型进行前处理比手工编写INP 文件更方便一些。因为 ABAQUS/CAE 不支持 SPH 建模，需要手工编写INP 文件，所以在处理此类模型时，需要工程师比较熟悉ABAQUS 的关键字编写规则，这无形中加大了 ABAQUS 模型处理的难度。 尽管目前 Hypermesh也不支持 SPH 功能，但是利用 Hypermesh 强大的前处理能力，只需要对输出的INP 文件中稍作修改，即可得到 SPH 模型。这种方法为我们处理SPH 模型提供了另一种便捷的可行方案。本教程将以一矩形箱体为例，说明SPH 建模在 HM 中的实现过程。导入油箱和水的模型如图1 所示。蓝色矩形为油箱，黄色矩形为液体。液体体积约为油箱体积的一半。图 1 几何模型1、油箱划分为 S4R 单元，如图 2 所示。图 2 油箱网格划分2、液体划分为实体单元，如图3 所示。图 3 液体网格划分3、生成 MASS 单元（1） 创建新 component，命名为 water，如图 4 所示。图 4 component 创建面板（2） 利用图 3 液体网格的节点， 生成 MASS 单元，确认其放置在名为water的 component中，如图 5~图 7 所示图 5 mass 面板图 6 生成 mass 单元图 7 放置在 water 中的 MASS 单元4、创建材料和属性（1）油箱材料为 steel，属性为 shell section，厚度为 1.0mm。（2）为 water 创建材料状态方程，并将材料赋予随后创建的实体截面属性。图 8 进入创建材料面板图 9 勾选密度项图 10 勾选关键字项图 11 液体的材料属性参数图 12 为液体创建实体截面属性4、创建相关的接触和分析步后，隐藏图3 所示的液体实体单元，导出INP文件，如图 13、14 所示。图 13 隐藏 water_C3D8R 图 14 以 displayed 方式导出 INP 文件5、打开 INP 文件，将 MASS 更改为 PC3D，保存，如图 15 所示。图 15 更改单元类型至此， SPH 模型建模完成。
