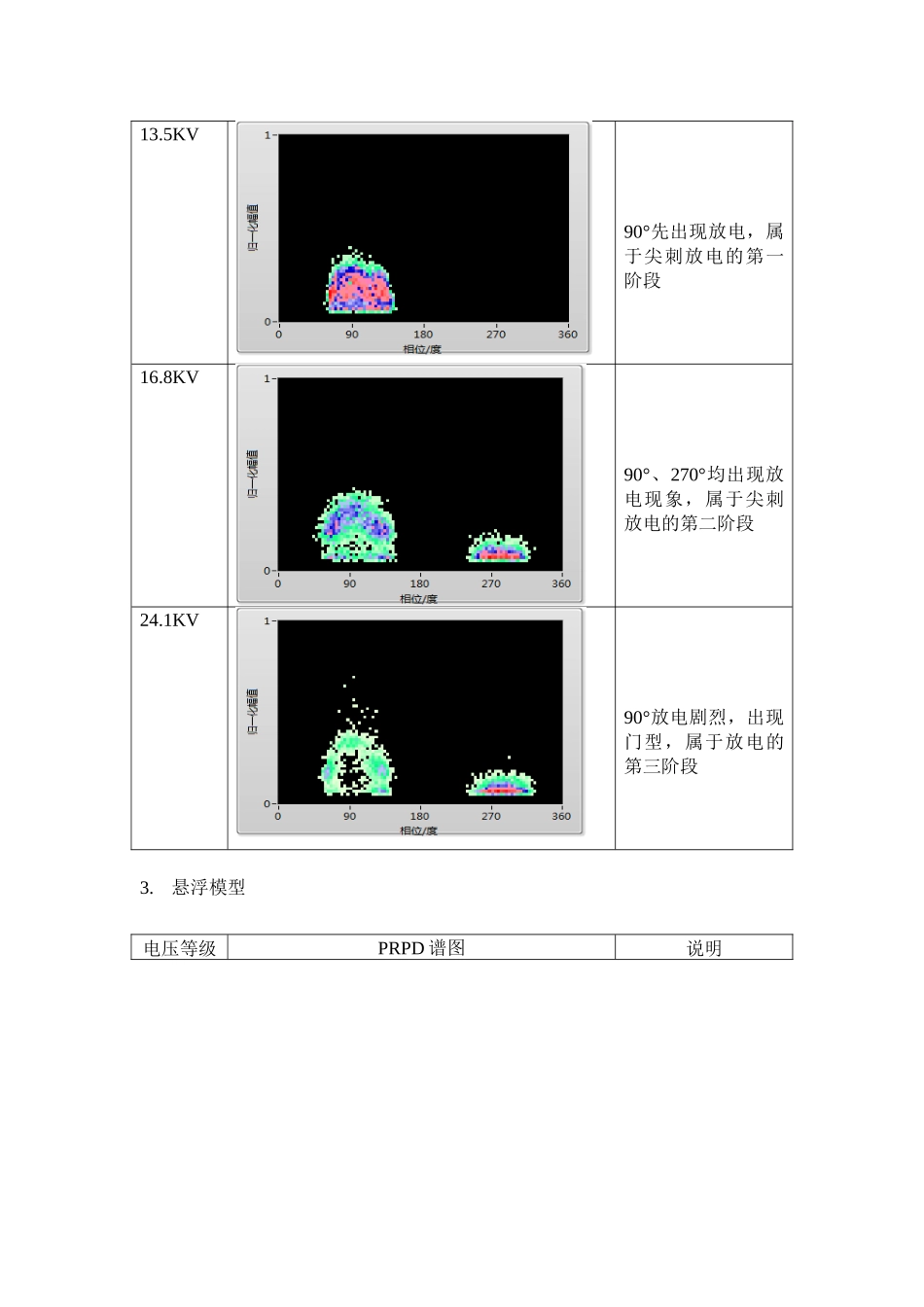

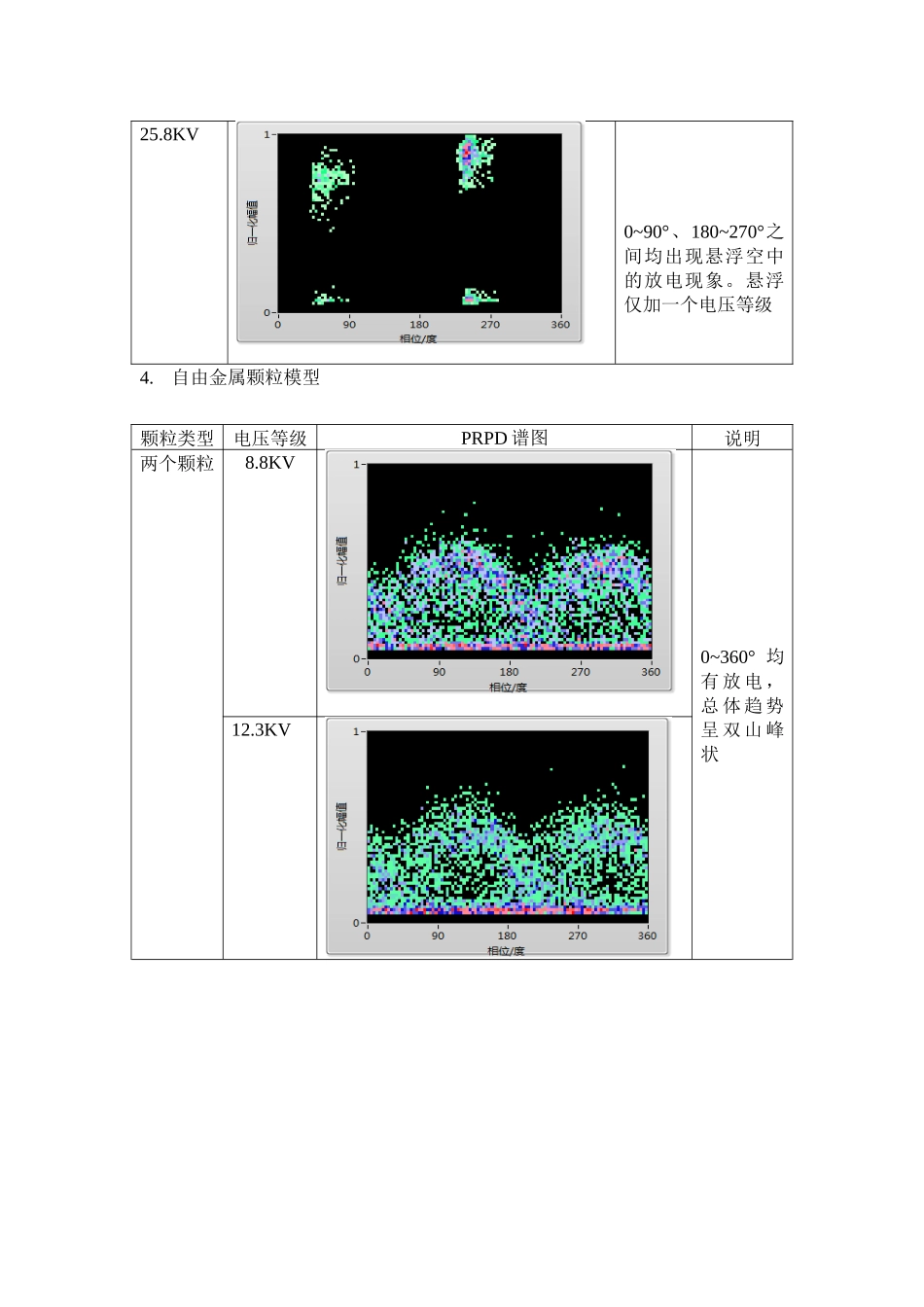

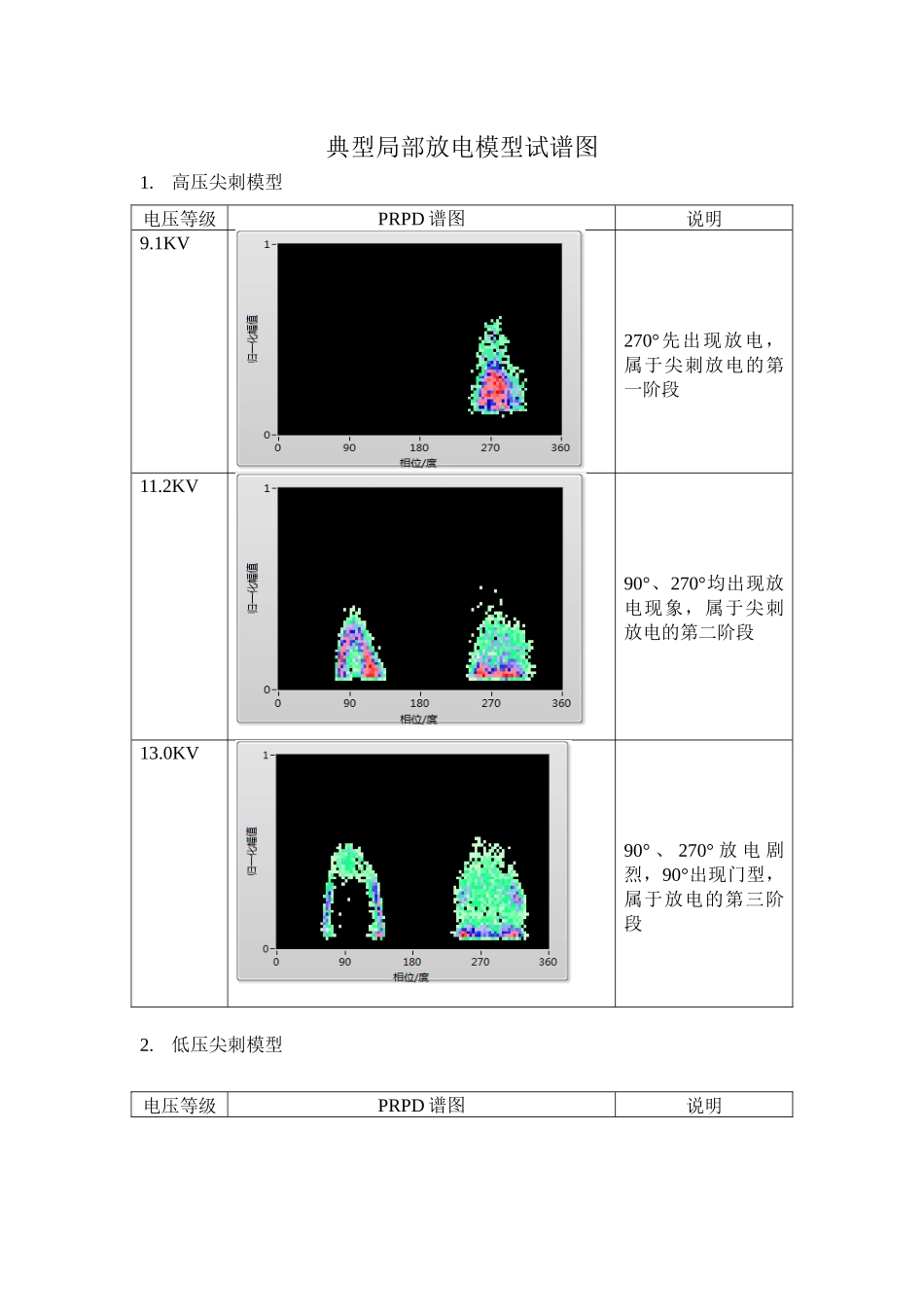

典型局部放电模型试谱图1.高压尖刺模型电压等级PRPD谱图说明9.1KV270°先出现放电，属于尖刺放电的第一阶段11.2KV90°、270°均出现放电现象，属于尖刺放电的第二阶段13.0KV90°、270°放电剧烈，90°出现门型，属于放电的第三阶段2.低压尖刺模型电压等级PRPD谱图说明13.5KV90°先出现放电，属于尖刺放电的第一阶段16.8KV90°、270°均出现放电现象，属于尖刺放电的第二阶段24.1KV90°放电剧烈，出现门型，属于放电的第三阶段3.悬浮模型电压等级PRPD谱图说明25.8KV0~90°、180~270°之间均出现悬浮空中的放电现象。悬浮仅加一个电压等级4.自由金属颗粒模型颗粒类型电压等级PRPD谱图说明两个颗粒8.8KV0~360°均有放电，总体趋势呈双山峰状12.3KV一个颗粒9.7KV0~360°均有放电，总体趋势呈双山峰状14.5KV5.沿面模型电压等级PRPD谱图说明16.6KV180~270°之间先出现放电，0~90°仅出现少量放电，属于沿面放电的第一阶段21.5KV0~90°、180~270°之间均出现放电现象，0~90°放电较第一阶段明显增加，属于沿面放电的第二阶段24.1KV0~90°、180~270°之间放电剧烈，属于沿面放电的第三阶段6.气隙模型电压等级PRPD谱图说明10.7KV相位发生在电压上升沿（1、3象限），第一象限有翼状图谱形状出现。12.2KV相位发生在电压上升沿（1、3象限），第一象限翼状图谱形状变窄。
