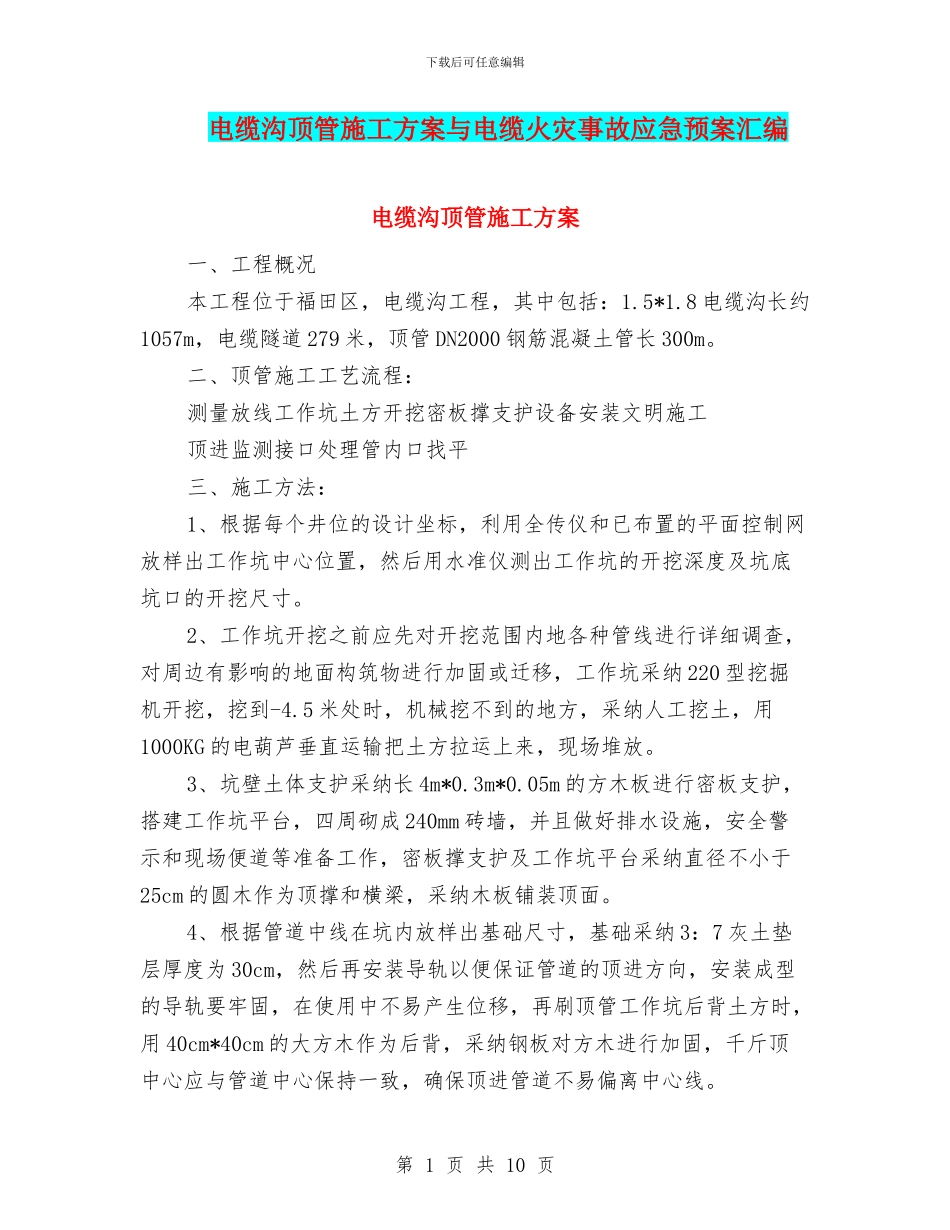

下载后可任意编辑电缆沟顶管施工方案与电缆火灾事故应急预案汇编电缆沟顶管施工方案一、工程概况本工程位于福田区，电缆沟工程，其中包括：1.5*1.8 电缆沟长约1057m，电缆隧道 279 米，顶管 DN2000 钢筋混凝土管长 300m。二、顶管施工工艺流程：测量放线工作坑土方开挖密板撑支护设备安装文明施工顶进监测接口处理管内口找平三、施工方法：1、根据每个井位的设计坐标，利用全传仪和已布置的平面控制网放样出工作坑中心位置，然后用水准仪测出工作坑的开挖深度及坑底坑口的开挖尺寸。2、工作坑开挖之前应先对开挖范围内地各种管线进行详细调查，对周边有影响的地面构筑物进行加固或迁移，工作坑采纳 220 型挖掘机开挖，挖到-4.5 米处时，机械挖不到的地方，采纳人工挖土，用1000KG 的电葫芦垂直运输把土方拉运上来，现场堆放。3、坑壁土体支护采纳长 4m*0.3m*0.05m 的方木板进行密板支护，搭建工作坑平台，四周砌成 240mm 砖墙，并且做好排水设施，安全警示和现场便道等准备工作，密板撑支护及工作坑平台采纳直径不小于25cm 的圆木作为顶撑和横梁，采纳木板铺装顶面。4、根据管道中线在坑内放样出基础尺寸，基础采纳 3：7 灰土垫层厚度为 30cm，然后再安装导轨以便保证管道的顶进方向，安装成型的导轨要牢固，在使用中不易产生位移，再刷顶管工作坑后背土方时，用 40cm*40cm 的大方木作为后背，采纳钢板对方木进行加固，千斤顶中心应与管道中心保持一致，确保顶进管道不易偏离中心线。第 1 页 共 10 页下载后可任意编辑5、文明施工：工作坑四周采纳 50mm 钢管做防护栏，中间设置出土口，防护栏杆高度为上下两层，悬挂安全网，并且放置安全标识标牌，工作坑四角安装安全警示红灯，管前掏土时照明设施用电必须小于 36V 安全电压，确保人身安全。6、顶进监测首先在管道口安装好弧形顶铁保护管口，然后安装其它顶铁。待管前挖土满足要求后，启动油泵，操纵控制阀，使千斤顶进油，活塞伸出一个行程，将管子顶进一段距离；操纵控制阀，使千斤顶反向进油，活塞回缩，安装顶铁，重复上述操作，辞管端与千斤顶之间可以放下一节管子为止，卸下顶铁下管，重新安装好弧形顶铁重复上述操作进行下节管顶进。管道顶进过程中，顶铁上方及侧面均不得站人，并随时注意观察顶铁有无扭曲现象，及时实行措施，防止崩离。管内挖土采纳人工挖土方式，管内土方水平运输采纳人工推土斗，铺轻型导轨水平运输。垂直运输采纳电葫芦吊上，直接将土运...
