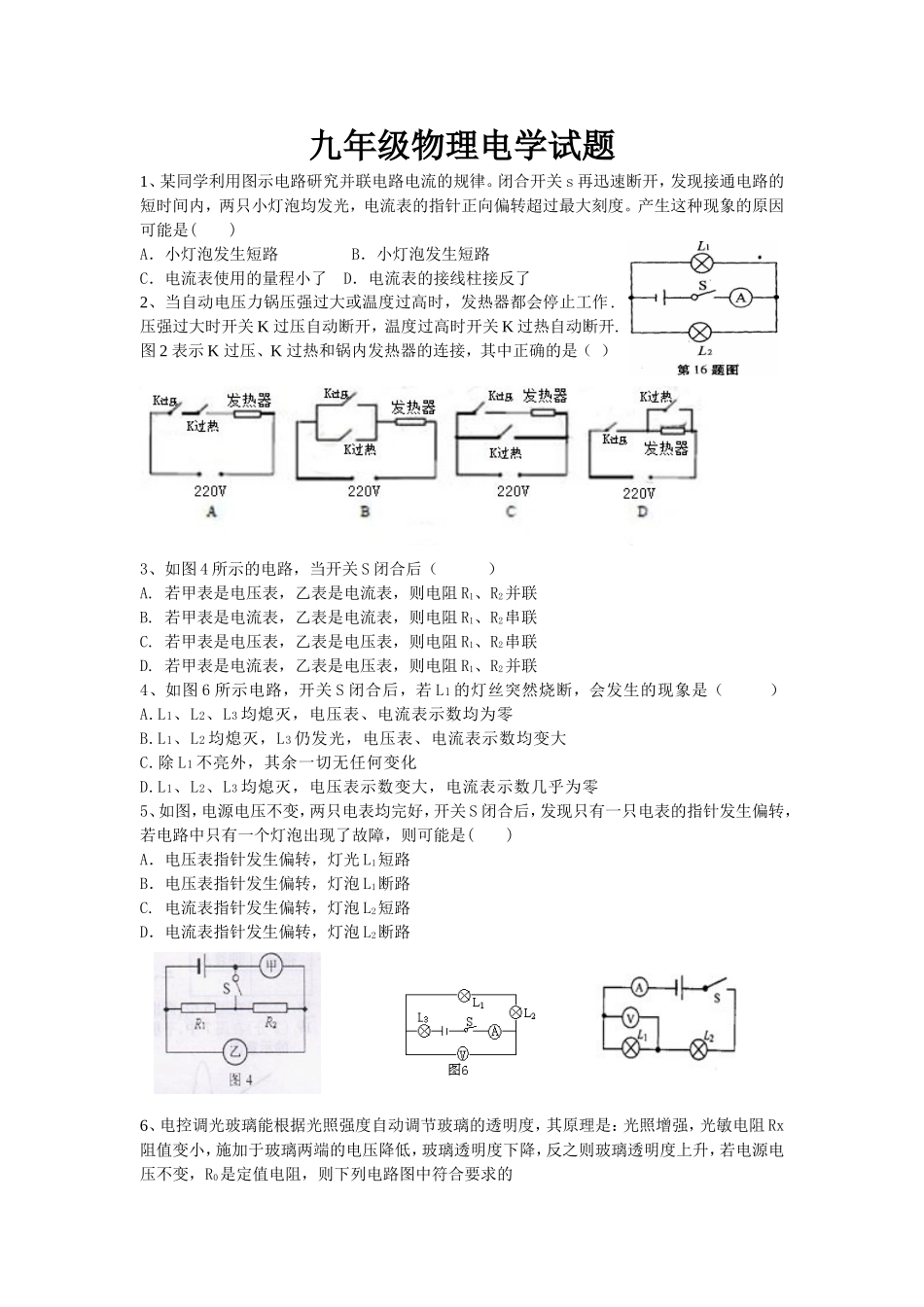

九年级物理电学试题_第1页
1/4
九年级物理电学试题_第2页
2/4

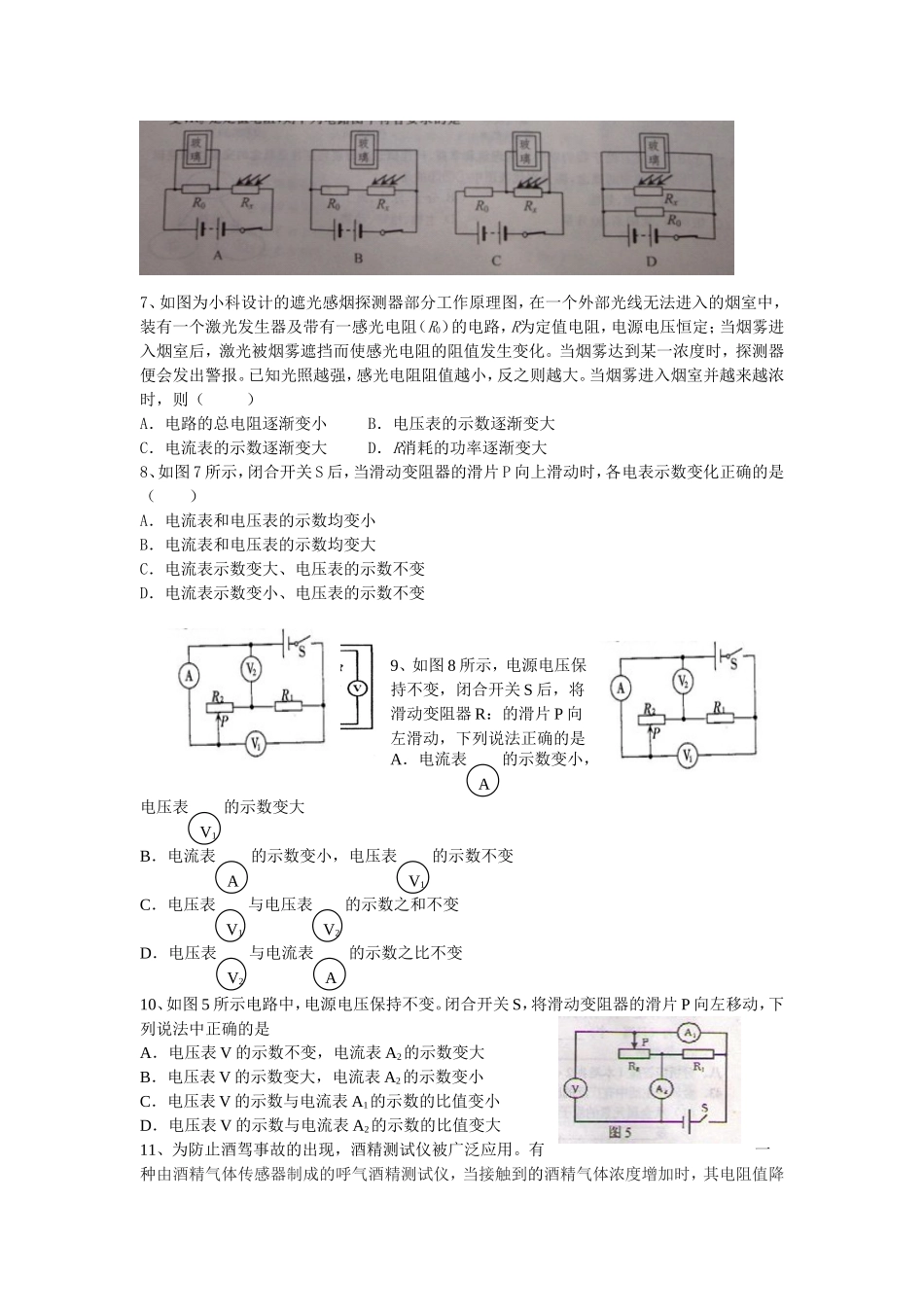

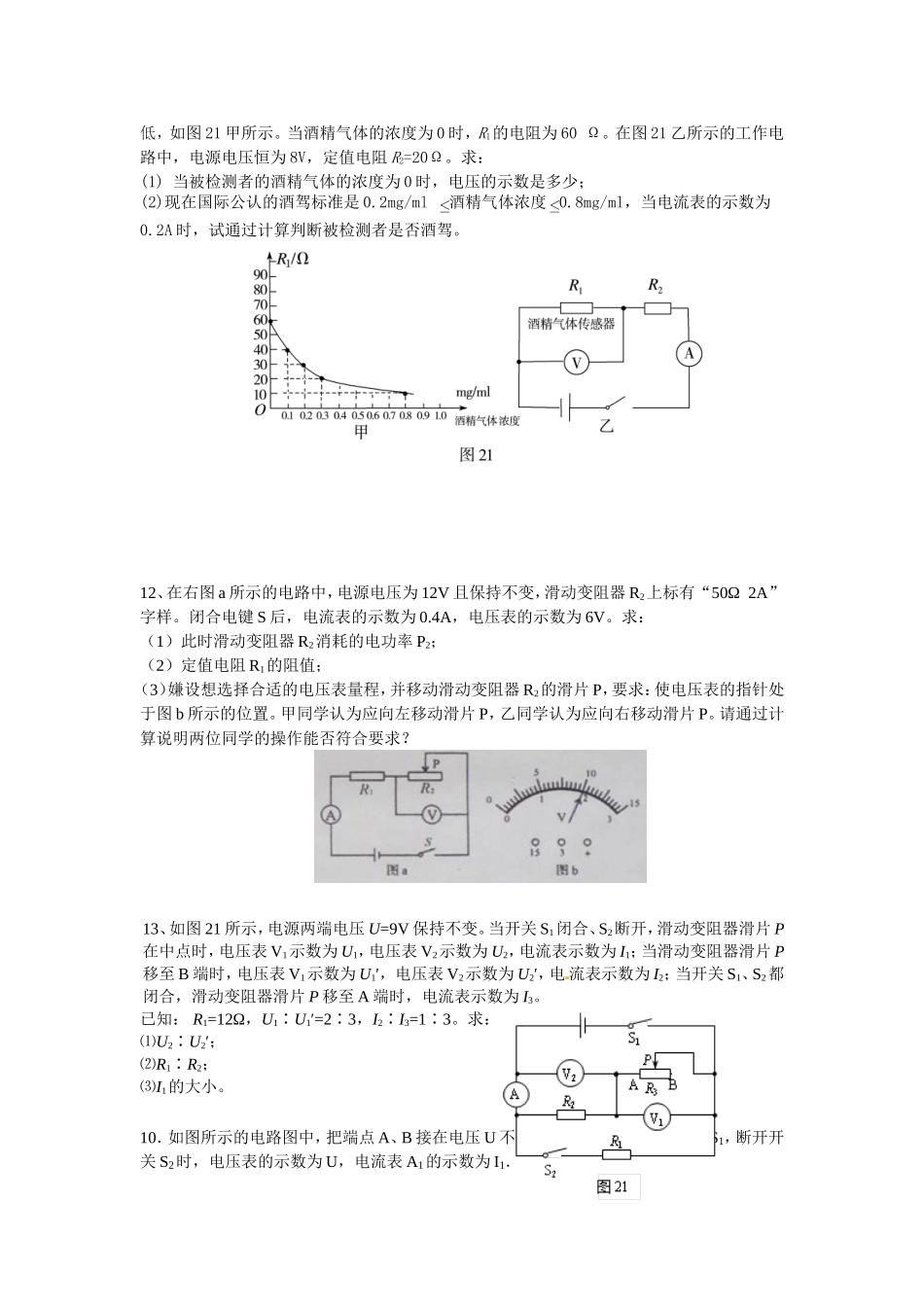

九年级物理电学试题_第3页
3/4
九年级物理电学试题1、某同学利用图示电路研究并联电路电流的规律。闭合开关 s 再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是( )A.小灯泡发生短路 B.小灯泡发生短路C.电流表使用的量程小了 D.电流表的接线柱接反了2、当自动电压力锅压强过大或温度过高时,发热器都会停止工作. 压强过大时开关 K 过压自动断开,温度过高时开关 K 过热自动断开.图 2 表示 K 过压、K 过热和锅内发热器的连接,其中正确的是( )3、如图 4 所示的电路,当开关 S 闭合后( )A. 若甲表是电压表,乙表是电流表,则电阻 R1、R2并联B. 若甲表是电流表,乙表是电流表,则电阻 R1、R2串联C. 若甲表是电压表,乙表是电压表,则电阻 R1、R2串联D. 若甲表是电流表,乙表是电压表,则电阻 R1、R2并联4、如图 6 所示电路,开关 S 闭合后,若 L1 的灯丝突然烧断,会发生的现象是( )A.L1、L2、L3 均熄灭,电压表、电流表示数均为零B.L1、L2 均熄灭,L3 仍发光,电压表、电流表示数均变大C.除 L1 不亮外,其余一切无任何变化D.L1、L2、L3 均熄灭,电压表示数变大,电流表示数几乎为零5、如图,电源电压不变,两只电表均完好,开关 S 闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是( )A.电压表指针发生偏转,灯光 L1短路B.电压表指针发生偏转,灯泡 L1断路C. 电流表指针发生偏转,灯泡 L2短路D.电流表指针发生偏转,灯泡 L2断路6、电控调光玻璃能根据光照强度自动调节玻璃的透明度,其原理是:光照增强,光敏电阻 Rx阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降,反之则玻璃透明度上升,若电源电压不变,R0是定值电阻,则下列电路图中符合要求的7、如图为小科设计的遮光感烟探测器部分工作原理图,在一个外部光线无法进入的烟室中,装有一个激光发生器及带有一感光电阻(R0)的电路,R为定值电阻,电源电压恒定;当烟雾进入烟室后,激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时,探测器便会发出警报。已知光照越强,感光电阻阻值越小,反之则越大。当烟雾进入烟室并越来越浓时,则( )A.电路的总电阻逐渐变小 B.电压表的示数逐渐变大C.电流表的示数逐渐变大 D.R消耗的功率逐渐变大8、如图 7 所示,闭合开关 S 后,当滑动变阻器的滑片 P 向上滑动时,各电表示数变...
