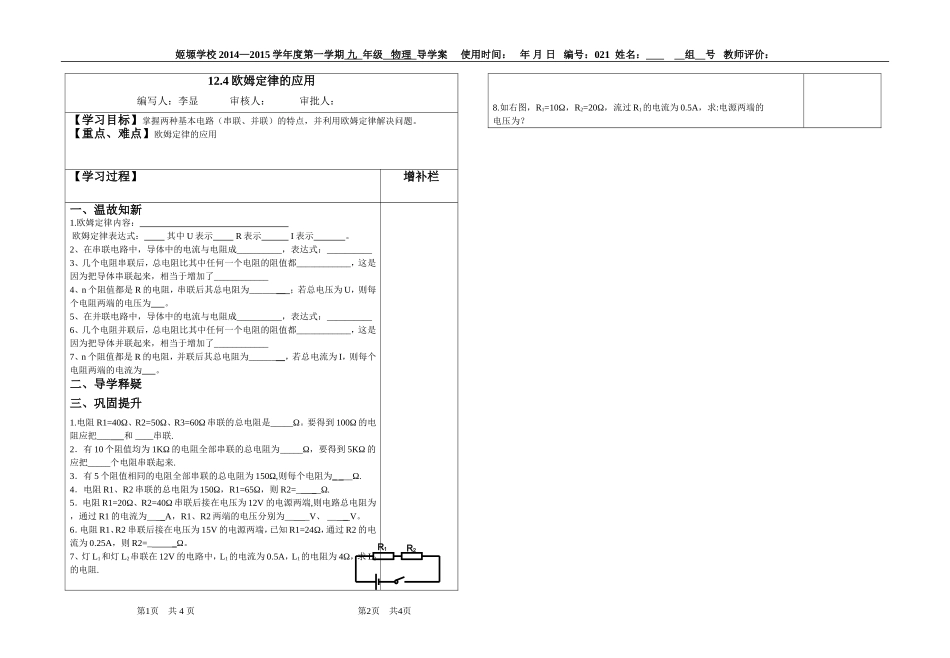

姬塬学校 2014—2015 学年度第一学期 九 年级 物理 导学案 使用时间： 年 月 日 编号：021 姓名： 组 号 教师评价：12.4 欧姆定律的应用编写人：李显 审核人： 审批人：【学习目标】掌握两种基本电路（串联、并联）的特点，并利用欧姆定律解决问题。【重点、难点】欧姆定律的应用【学习过程】增补栏一、温故知新1.欧姆定律内容： 欧姆定律表达式： 其中 U 表示 R 表示 I 表示 。2、在串联电路中，导体中的电流与电阻成__________，表达式：__________3、几个电阻串联后，总电阻比其中任何一个电阻的阻值都____________，这是因为把导体串联起来，相当于增加了____________4、n 个阻值都是 R 的电阻，串联后其总电阻为________ ；若总电压为 U，则每个电阻两端的电压为 。5、在并联电路中，导体中的电流与电阻成__________，表达式：__________6、几个电阻并联后，总电阻比其中任何一个电阻的阻值都____________，这是因为把导体并联起来，相当于增加了____________7、n 个阻值都是 R 的电阻，并联后其总电阻为________，若总电流为 I，则每个电阻两端的电流为 。二、导学释疑三、巩固提升1.电阻 R1=40Ω、R2=50Ω、R3=60Ω 串联的总电阻是_____Ω。要得到 100Ω 的电阻应把___ 和 ____串联.2．有 10 个阻值均为 1KΩ 的电阻全部串联的总电阻为_____Ω，要得到 5KΩ 的应把_____个电阻串联起来.3．有 5 个阻值相同的电阻全部串联的总电阻为 150Ω,则每个电阻为_ ___Ω.4．电阻 R1、R2 串联的总电阻为 150Ω，R1=65Ω，则 R2=_ __Ω.5．电阻 R1=20Ω、R2=40Ω 串联后接在电压为 12V 的电源两端,则电路总电阻为 ，通过 R1 的电流为__ _A，R1、R2 两端的电压分别为__ _V、 __ _ V。6．电阻 R1、R2 串联后接在电压为 15V 的电源两端，已知 R1=24Ω，通过 R2 的电流为 0.25A，则 R2=_ _Ω。7、灯 L1和灯 L2串联在 12V 的电路中，L1的电流为 0.5A，L1的电阻为 4Ω，求 L2的电阻.8.如右图，R1=10Ω，R2=20Ω，流过 R1的电流为 0.5A，求:电源两端的电压为？ 第1页 共 4 页 第2页 共4页R2R1姬塬学校 2014—2015 学年度第一学期 九 年级 物理 导学案 使用时间： 年 月 日 编号：021 姓名： 组 号 教师评价：9、如图 R1=10Ω，R2=20Ω，电压表的读数是 4V，求： (１)通过 R2的电流(２)电源电压10、如图电源电压为 6V，电压表的示数为 ...
