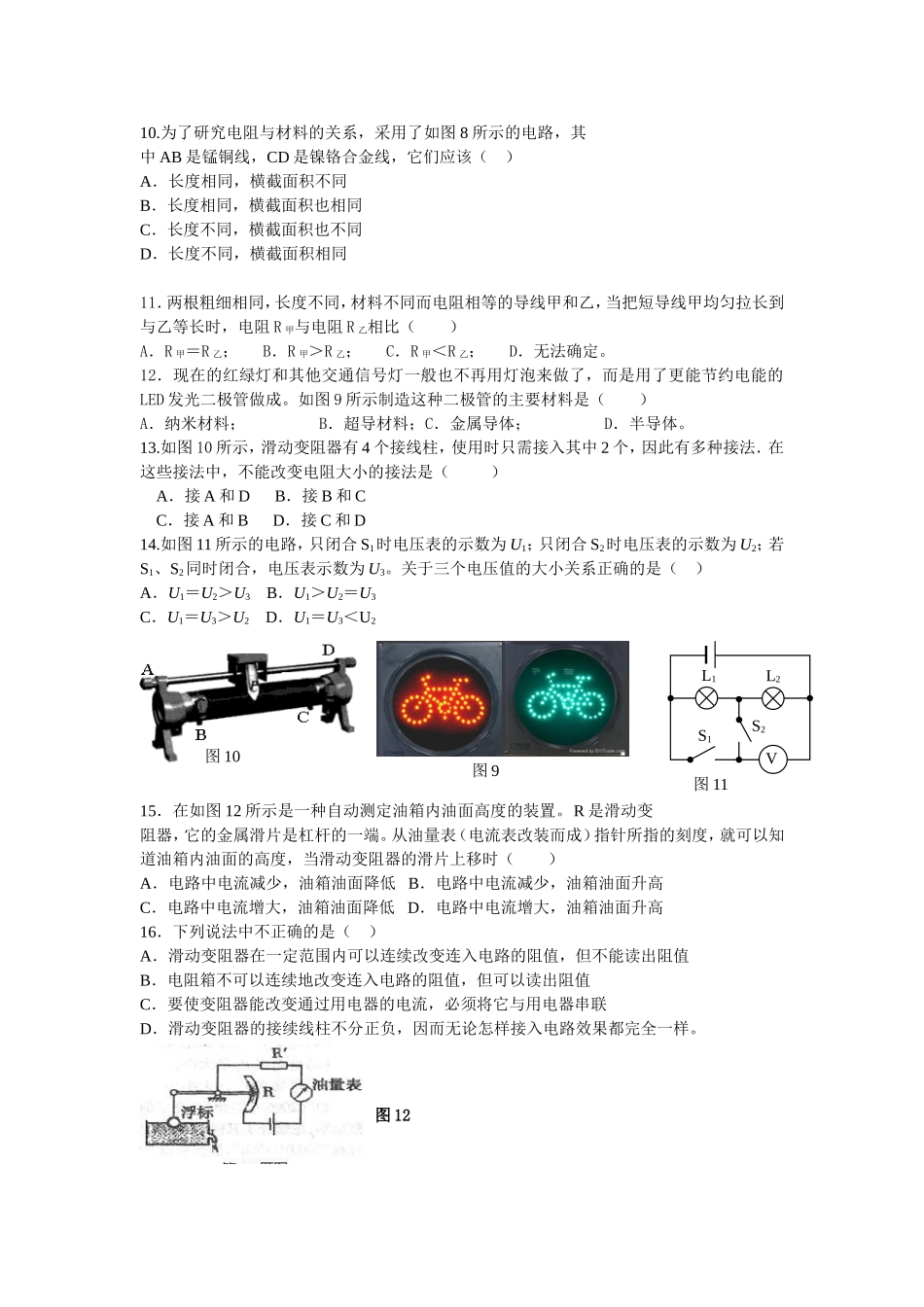

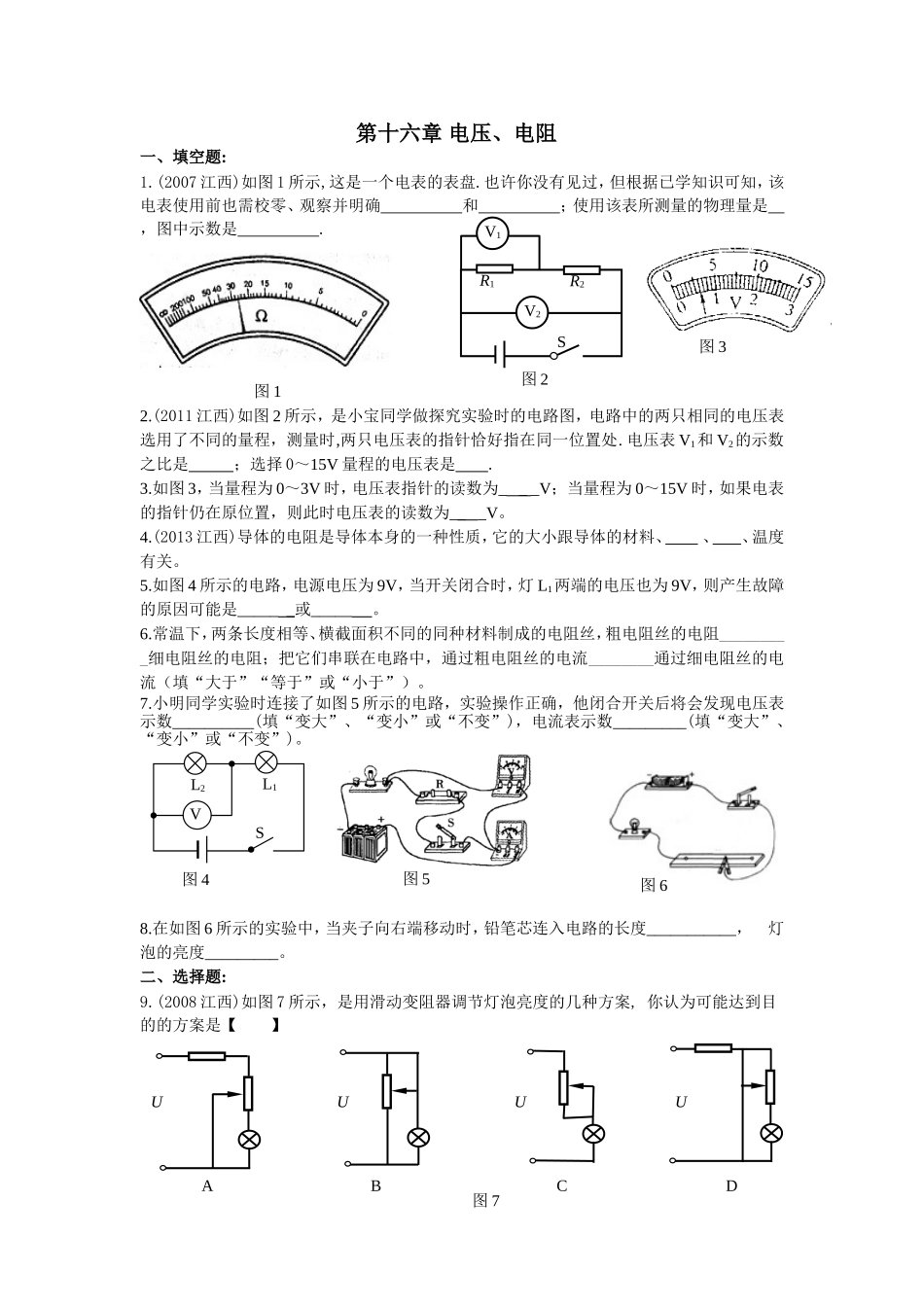

R2R1图 2V1V2S图 3第十六章 电压、电阻一、填空题:1.(2007 江西)如图 1 所示,这是一个电表的表盘.也许你没有见过，但根据已学知识可知，该电表使用前也需校零、观察并明确 和 ；使用该表所测量的物理量是 ，图中示数是 .2.(2011 江西)如图 2 所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时,两只电压表的指针恰好指在同一位置处. 电压表 V1和 V2的示数之比是 ；选择 0～15V 量程的电压表是 .3.如图 3，当量程为 0～3V 时，电压表指针的读数为_ _ _V； 当量程为 0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V。4.(2013 江西)导体的电阻是导体本身的一种性质，它的大小跟导体的材料、 、 、温度有关。5.如图 4 所示的电路，电源电压为 9V，当开关闭合时，灯 L1两端的电压也为 9V，则产生故障的原因可能是_____ _ 或_____ 。6.常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻_________细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流________通过细电阻丝的电流（填“大于”“等于”或“小于”）。7.小明同学实验时连接了如图 5 所示的电路，实验操作正确，他闭合开关后将会发现电压表示数__________(填“变大”、“变小”或“不变”)，电流表示数_________(填“变大”、“变小”或“不变”)。8.在如图 6 所示的实验中，当夹子向右端移动时，铅笔芯连入电路的长度___________， 灯泡的亮度_________。二、选择题:9.(2008 江西)如图 7 所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是【 】图 1BCDA图 7UUUUVSL2图 4L1图 5图 6图 1010.为了研究电阻与材料的关系，采用了如图 8 所示的电路，其中 AB 是锰铜线，CD 是镍铬合金线，它们应该（ ）A．长度相同，横截面积不同B．长度相同，横截面积也相同C．长度不同，横截面积也不同 D．长度不同，横截面积相同11．两根粗细相同，长度不同，材料不同而电阻相等的导线甲和乙，当把短导线甲均匀拉长到与乙等长时，电阻 R 甲与电阻 R 乙相比（ ）A．R 甲＝R 乙； B．R 甲＞R 乙； C．R 甲＜R 乙； D．无法确定。12．现在的红绿灯和其他交通信号灯一般也不再用灯泡来做了，而是用了更能节约电能的LED 发光二极管做成。如图 9 所示制造这种二极管的主要材料是（ ）A．纳米材料； B．超导材料；C．...
