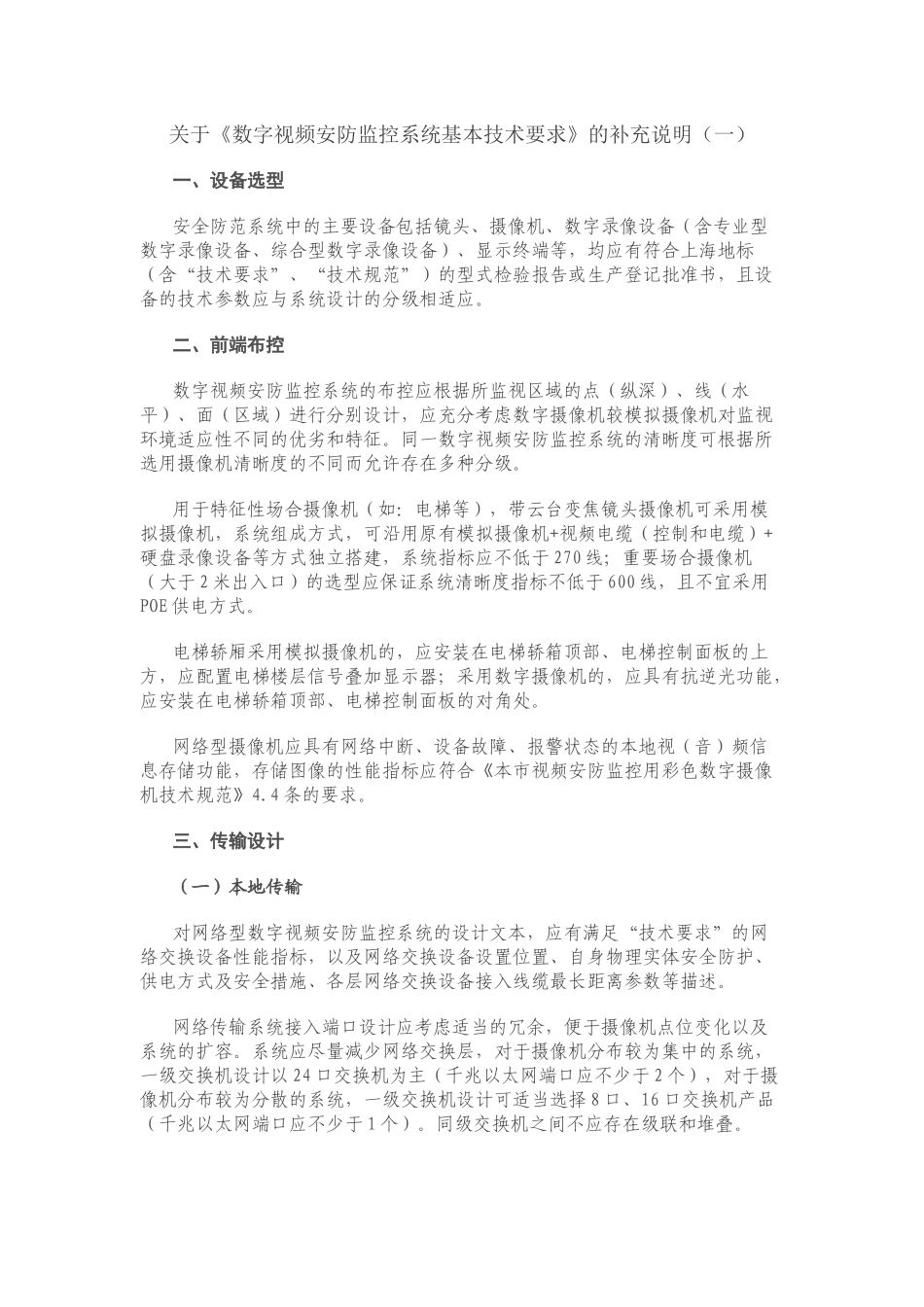

关于《数字视频安防监控系统基本技术要求》的补充说明（一）一、设备选型安全防范系统中的主要设备包括镜头、摄像机、数字录像设备（含专业型数字录像设备、综合型数字录像设备）、显示终端等，均应有符合上海地标（含“技术要求”、“技术规范”）的型式检验报告或生产登记批准书，且设备的技术参数应与系统设计的分级相适应。二、前端布控数字视频安防监控系统的布控应根据所监视区域的点（纵深）、线（水平）、面（区域）进行分别设计，应充分考虑数字摄像机较模拟摄像机对监视环境适应性不同的优劣和特征。同一数字视频安防监控系统的清晰度可根据所选用摄像机清晰度的不同而允许存在多种分级。用于特征性场合摄像机（如：电梯等），带云台变焦镜头摄像机可采用模拟摄像机，系统组成方式，可沿用原有模拟摄像机+视频电缆（控制和电缆）+硬盘录像设备等方式独立搭建，系统指标应不低于270线；重要场合摄像机（大于2米出入口）的选型应保证系统清晰度指标不低于600线，且不宜采用POE供电方式。电梯轿厢采用模拟摄像机的，应安装在电梯轿箱顶部、电梯控制面板的上方，应配置电梯楼层信号叠加显示器；采用数字摄像机的，应具有抗逆光功能，应安装在电梯轿箱顶部、电梯控制面板的对角处。网络型摄像机应具有网络中断、设备故障、报警状态的本地视（音）频信息存储功能，存储图像的性能指标应符合《本市视频安防监控用彩色数字摄像机技术规范》4.4条的要求。三、传输设计（一）本地传输对网络型数字视频安防监控系统的设计文本，应有满足“技术要求”的网络交换设备性能指标，以及网络交换设备设置位置、自身物理实体安全防护、供电方式及安全措施、各层网络交换设备接入线缆最长距离参数等描述。网络传输系统接入端口设计应考虑适当的冗余，便于摄像机点位变化以及系统的扩容。系统应尽量减少网络交换层，对于摄像机分布较为集中的系统，一级交换机设计以24口交换机为主（千兆以太网端口应不少于2个），对于摄像机分布较为分散的系统，一级交换机设计可适当选择8口、16口交换机产品（千兆以太网端口应不少于1个）。同级交换机之间不应存在级联和堆叠。网络交换机应达到线速标准、无阻塞，即产品标称交换能力应大于设备上所有类型各个接口的带宽总和的2倍（全双工）。网络交换设备应提供由上海市公安局技防办认可的检测机构提供的检测报告。（二）远程传输数字视频安防监控系统远程传输的图像质量应不低于D1，单路图像占用IP有线网络的带宽应不低于2M。远程实时图像监控中心，前端上传带宽应不低于其本地单路图像录像码流+2M。四、数字录像设备按照《专业型数字录像设备补充技术要求》或《综合型数字录像设备补充技术要求》型式检验合格的数字录像设备，可与摄像机、传输设备、显示终端等组成独立的数字视频安防监控系统基本单元。磁盘阵列、网络视频录像等视（音）存储设备，不能作为数字录像设备独立应用，应当属于综合型数字录像设备的一个组成部分。（一）设备选型数字视频安防监控系统集中存储的记录设备应根据系统规模的大小进行设计，设备的选用应考虑存储设备接入视频流的最少节点、读写速度、网络带宽以及设备自身的稳定性和性价比。设备选型参考如下：1、对小于32路的系统，可采用数字录像设备进行存储；2、对大于32路小于128路的系统，可采用数字录像设备或网络视频录像设备进行存储；3、对小于512路的系统（或30天图像保存总容量小于640TB），可采用数字录像设备、网络视频录像设备或磁盘阵列进行存储；4、对采用专业型数字录像设备进行存储的，单台专业型数字录像设备接入前端摄像机数量不超过16路。5、对30天图像保存总容量大于640TB小于1.2PB（或大于512路小于1024路的系统），应采用TB级或PB级高密度磁盘阵列进行存储；6、对30天图像保存总容量大于1.2PB（或大于1024路的系统），应采用PB级高密度磁盘阵列进行存储。（二）存储容量计算储存时间应符合相应的上海市地方标准《住宅小区安全技术防范系统》（DB31/294-2010）、《重点单位重要部位安全技术防范系统要求》（DB31/329）系列标准的要求。摄像机码流测算应与摄像机检测报告标称的码流相一致，系统图像保存容量...
