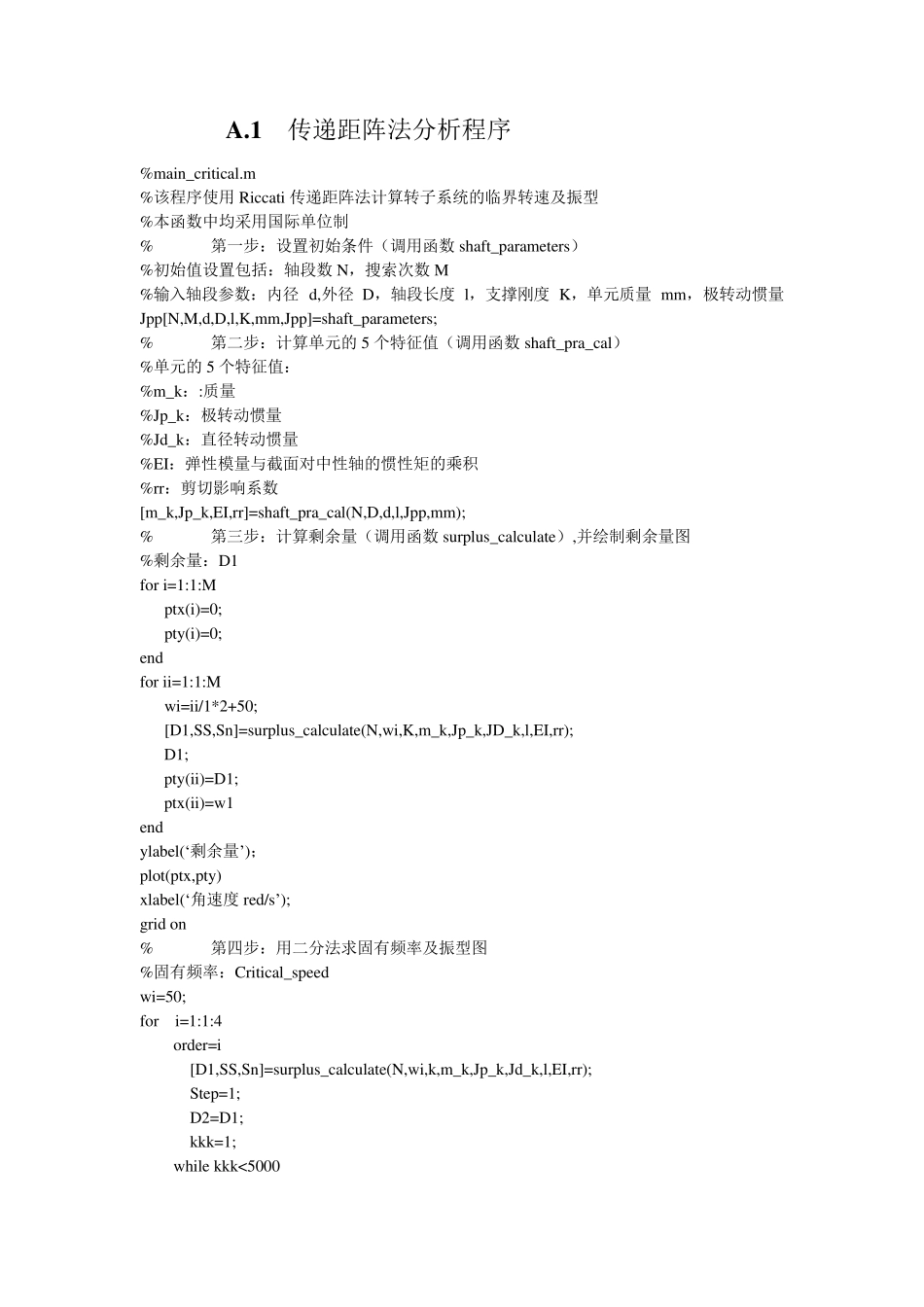

A .1 传递距阵法分析程序 %main_critical.m %该程序使用Riccati 传递距阵法计算转子系统的临界转速及振型 %本函数中均采用国际单位制 % 第一步：设置初始条件（调用函数shaft_parameters） %初始值设置包括：轴段数N，搜索次数M %输入轴段参数：内径 d,外径 D，轴段长度 l，支撑刚度 K，单元质量 mm，极转动惯量Jpp[N,M,d,D,l,K,mm,Jpp]=shaft_parameters; % 第二步：计算单元的5 个特征值（调用函数shaft_pra_cal） %单元的5 个特征值： %m_k：:质量 %Jp_k：极转动惯量 %Jd_k：直径转动惯量 %EI：弹性模量与截面对中性轴的惯性矩的乘积 %rr：剪切影响系数 [m_k,Jp_k,EI,rr]=shaft_pra_cal(N,D,d,l,Jpp,mm); % 第三步：计算剩余量（调用函数surplus_calculate）,并绘制剩余量图 %剩余量：D1 for i=1:1:M ptx(i)=0; pty(i)=0; end for ii=1:1:M wi=ii/1*2+50; [D1,SS,Sn]=surplus_calculate(N,wi,K,m_k,Jp_k,JD_k,l,EI,rr); D1; pty(ii)=D1; ptx(ii)=w1 end ylabel(‘剩余量’)； plot(ptx,pty) xlabel(‘角速度 red/s’); grid on % 第四步：用二分法求固有频率及振型图 %固有频率：Critical_speed wi=50; for i=1:1:4 order=i [D1,SS,Sn]=surplus_calculate(N,wi,k,m_k,Jp_k,Jd_k,l,EI,rr); Step=1; D2=D1; kkk=1; while kkk<5000 if D2*D1>0 w i=w i+step; D2=D1; [D1,SS,Sn]=surplus_calculate(N,w i,K,m_k,Jp_k,Jd_k,l,EI,rr); end if D1*D2<0 w i=w i-step; step=step/2; w i=w i+step; [D1,SS,Sn] =surplus_calculate(N,w i,K,m_k,Jp_k,Jd_k,l,EI,rr); End D1; Wi; If atep<1/2000 Kkk=5000; end end Critical_speed=w i/2/pi*60 figure; plot_mode(N,l,SS,Sn) w i=w i+2; end %surplus_calculate,.m %计算剩余量 %（1）计算传递矩阵 %（2）计算剩余量 function [D1,SS,Sn]= surplus_calculate(N,w i,K,m_k,Jp_k,Jd_k,l,EI,rr); % (1)计算传递矩阵 %＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ %(a)初值设为0 %＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ for i=1:1:N+1 for j=1:1:2 for k=1:1:2 ud11(j,k.i)=0; ud12(j,k.i)=0; ud21(j,k.i)=0; ud22(j,k.i)=0; end end end for i=1:1:N for j=1:1:2 for k=1:1:2 us11(j,k.i)=0; us12(j,k.i)=0; us21(j,k.i)=0; us22(j,k.i)=0; end end end for i=1:1:N for j=1:1:...
