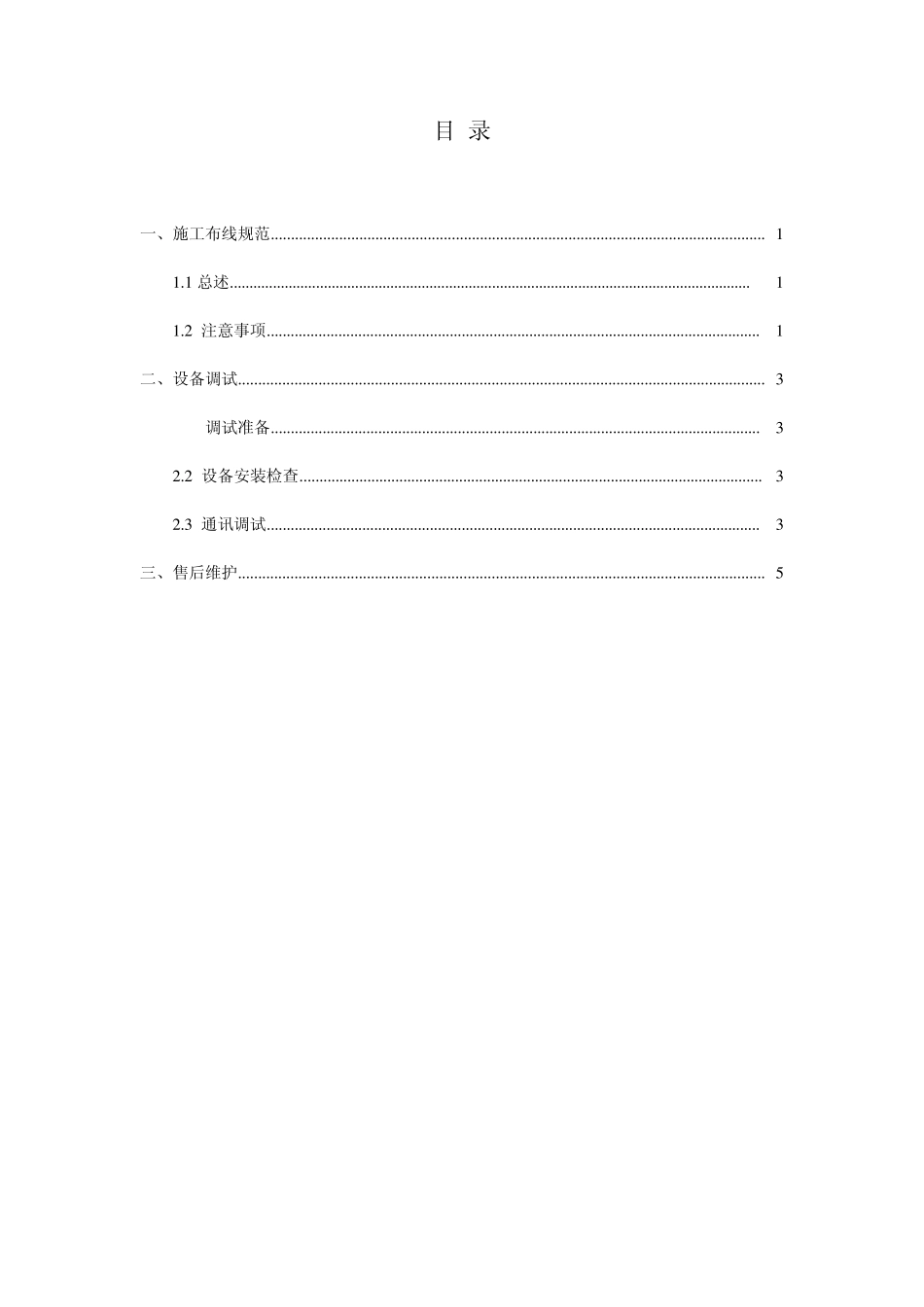

中控门禁控制器4 8 5 通讯安装调试指南 ZKAccess软件&门禁控制器 版本:1.0 发布日期:2012 年8 月 支持软件:ZKAccess4.5/5.0 及以上 支持门禁控制器:C3-100/200/400,inBIO 160/260/460/280/480 修 订 记 录 修订人 修订日期 版本/次 页次 修订章节内容 生效日期 余文龙 2012.8 V1.0 5 无 2012.8 目 录 一、施工布线规范 ........................................................................................................................... 1 1 .1 总述 ..................................................................................................................................... 1 1 .2 注意事项 ............................................................................................................................ 1 二、设备调试 ................................................................................................................................... 3 2.1 调试准备 ........................................................................................................................... 3 2 .2 设备安装检查 .................................................................................................................... 3 2 .3 通讯调试 ............................................................................................................................ 3 三、售后维护 ................................................................................................................................... 5 1 一、施工布线规范 1 .1 总述 1. 中控门禁控制器所使用的线分为电源线、通讯线(包括控制器与读头、PC通讯)、控制线。 2. 电源线:为设备提供工作电源。线径应能够满足供给设备的电流要求,采用多股导线。 3. 通讯线:各控制器之间、控制器与读头、RS485转换器之间的连接线。 4. 控制线:控制器与锁、出门按钮、报警器、探测器等连接线。 1 .2 注意事项 1) 通讯线应采用屏蔽双绞电缆,建议采用 RVVSP2*0.75 的两芯屏蔽线,如果线路超过一百米则用线径在 0.75mm 以上的 RVVPJ 两芯双绞屏蔽线。线径越粗,通讯质量越好。(...
