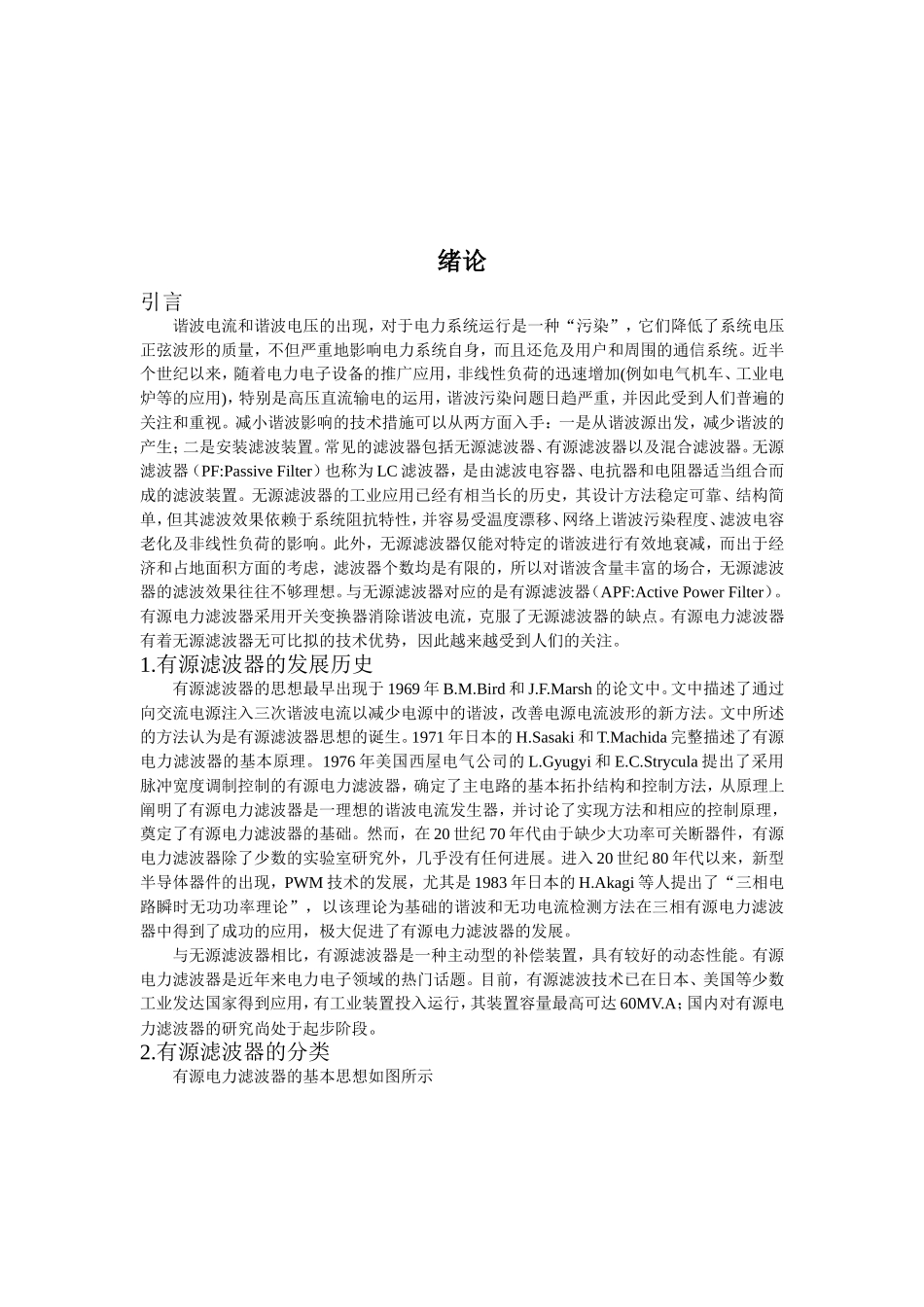

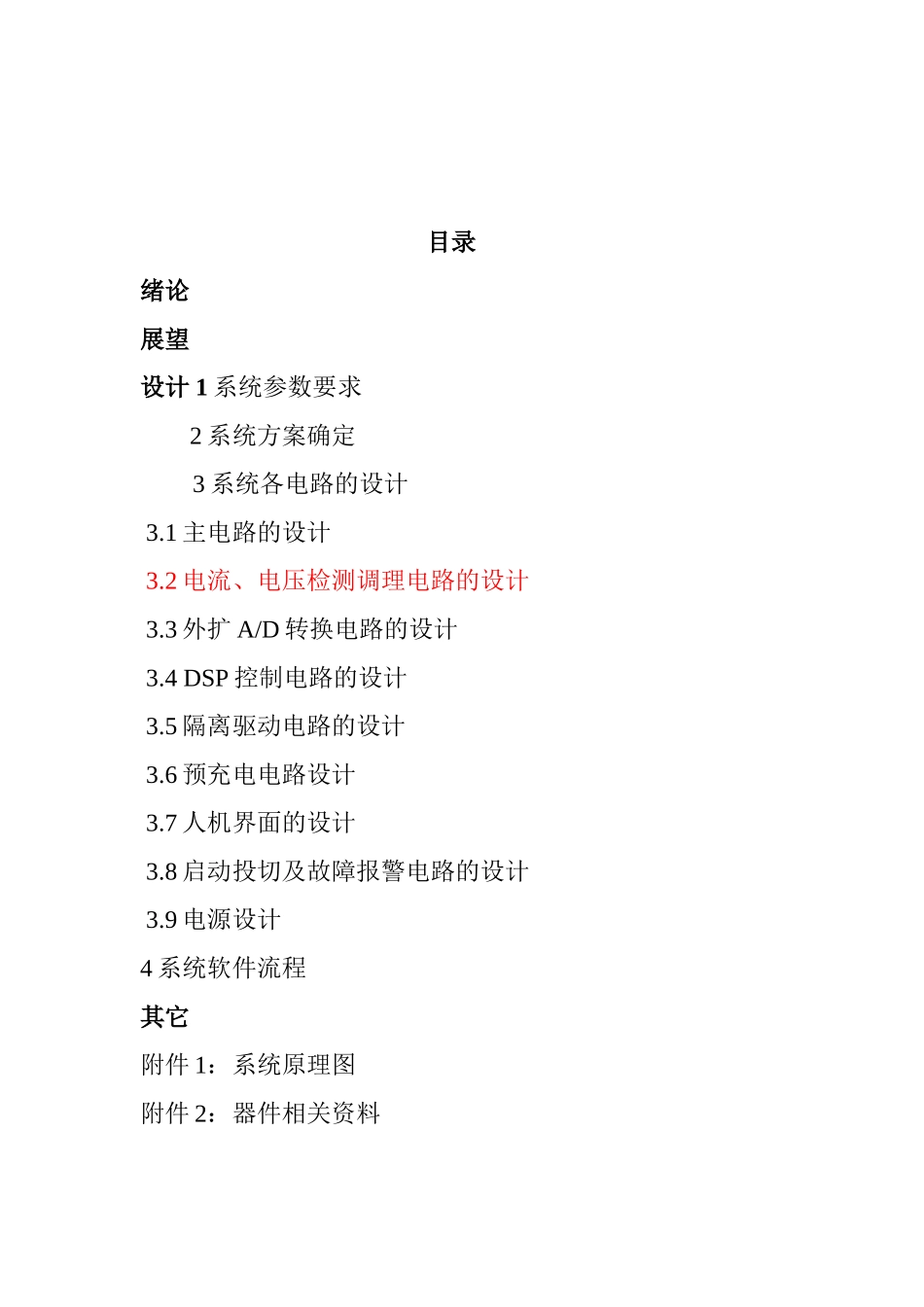

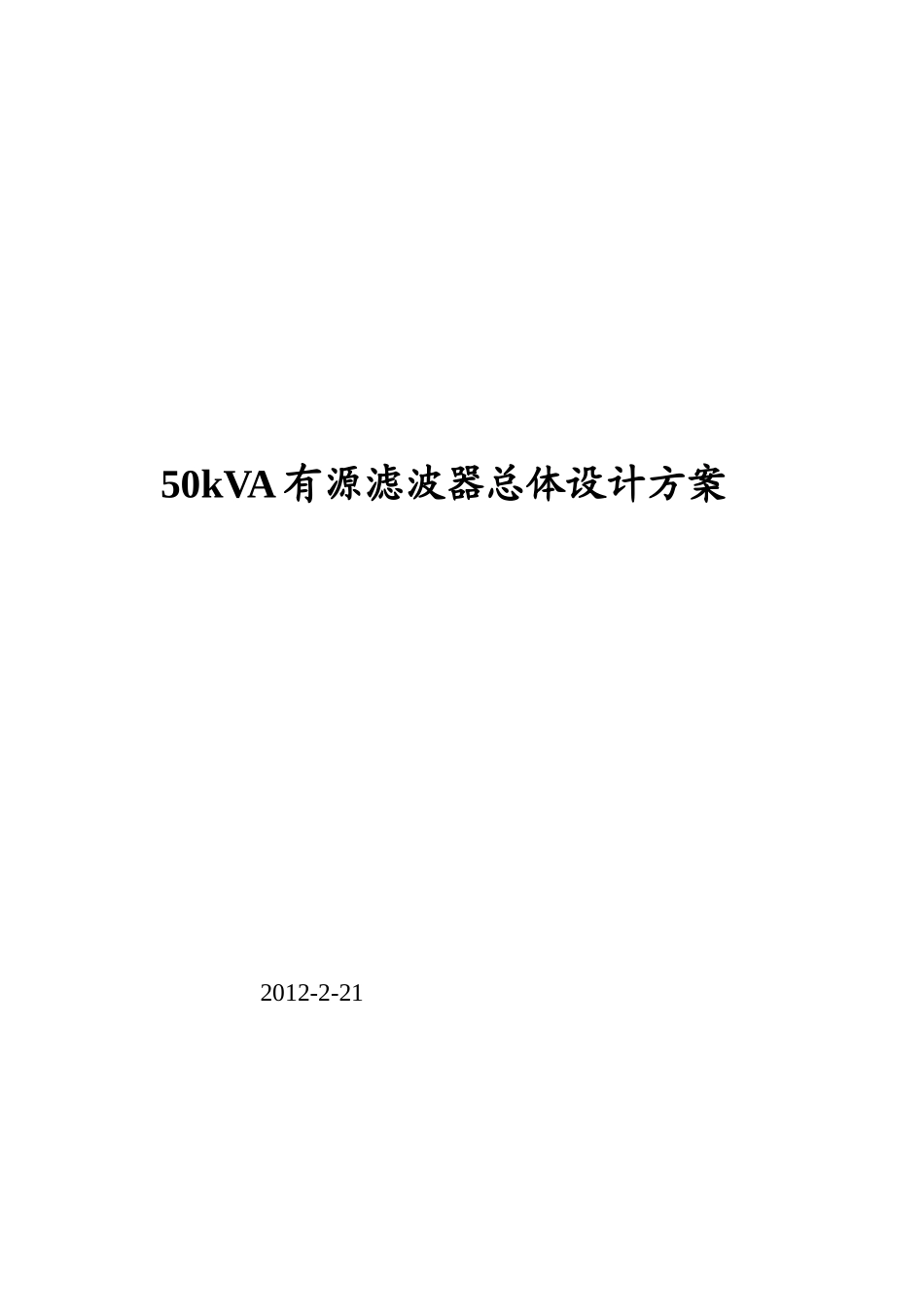

50kVA有源滤波器总体设计方案2012-2-21目录绪论展望设计1系统参数要求2系统方案确定3系统各电路的设计3.1主电路的设计3.2电流、电压检测调理电路的设计3.3外扩A/D转换电路的设计3.4DSP控制电路的设计3.5隔离驱动电路的设计3.6预充电电路设计3.7人机界面的设计3.8启动投切及故障报警电路的设计3.9电源设计4系统软件流程其它附件1：系统原理图附件2：器件相关资料绪论引言谐波电流和谐波电压的出现，对于电力系统运行是一种“污染”，它们降低了系统电压正弦波形的质量，不但严重地影响电力系统自身，而且还危及用户和周围的通信系统。近半个世纪以来，随着电力电子设备的推广应用，非线性负荷的迅速增加(例如电气机车、工业电炉等的应用)，特别是高压直流输电的运用，谐波污染问题日趋严重，并因此受到人们普遍的关注和重视。减小谐波影响的技术措施可以从两方面入手：一是从谐波源出发，减少谐波的产生；二是安装滤波装置。常见的滤波器包括无源滤波器、有源滤波器以及混合滤波器。无源滤波器（PF:PassiveFilter）也称为LC滤波器，是由滤波电容器、电抗器和电阻器适当组合而成的滤波装置。无源滤波器的工业应用已经有相当长的历史，其设计方法稳定可靠、结构简单，但其滤波效果依赖于系统阻抗特性，并容易受温度漂移、网络上谐波污染程度、滤波电容老化及非线性负荷的影响。此外，无源滤波器仅能对特定的谐波进行有效地衰减，而出于经济和占地面积方面的考虑，滤波器个数均是有限的，所以对谐波含量丰富的场合，无源滤波器的滤波效果往往不够理想。与无源滤波器对应的是有源滤波器（APF:ActivePowerFilter）。有源电力滤波器采用开关变换器消除谐波电流，克服了无源滤波器的缺点。有源电力滤波器有着无源滤波器无可比拟的技术优势，因此越来越受到人们的关注。1.有源滤波器的发展历史有源滤波器的思想最早出现于1969年B.M.Bird和J.F.Marsh的论文中。文中描述了通过向交流电源注入三次谐波电流以减少电源中的谐波，改善电源电流波形的新方法。文中所述的方法认为是有源滤波器思想的诞生。1971年日本的H.Sasaki和T.Machida完整描述了有源电力滤波器的基本原理。1976年美国西屋电气公司的L.Gyugyi和E.C.Strycula提出了采用脉冲宽度调制控制的有源电力滤波器，确定了主电路的基本拓扑结构和控制方法，从原理上阐明了有源电力滤波器是一理想的谐波电流发生器，并讨论了实现方法和相应的控制原理，奠定了有源电力滤波器的基础。然而，在20世纪70年代由于缺少大功率可关断器件，有源电力滤波器除了少数的实验室研究外，几乎没有任何进展。进入20世纪80年代以来，新型半导体器件的出现，PWM技术的发展，尤其是1983年日本的H.Akagi等人提出了“三相电路瞬时无功功率理论”，以该理论为基础的谐波和无功电流检测方法在三相有源电力滤波器中得到了成功的应用，极大促进了有源电力滤波器的发展。与无源滤波器相比，有源滤波器是一种主动型的补偿装置，具有较好的动态性能。有源电力滤波器是近年来电力电子领域的热门话题。目前，有源滤波技术已在日本、美国等少数工业发达国家得到应用，有工业装置投入运行，其装置容量最高可达60MV.A；国内对有源电力滤波器的研究尚处于起步阶段。2.有源滤波器的分类有源电力滤波器的基本思想如图所示在图中，谐波源一般是非线性负载，如整流器等，产生谐波电流，供电系统一般为被保护对象；有源滤波器表现为流控电流源，它的作用是产生和谐波源谐波电流大小相等方向相反的补偿电流来达到消除谐波的目的。从不同的观点出发，有源电力滤波器具有不同的分类标准。（1）根据接入电网的方式，有源电力滤波器可以分为串联型、并联型和串-并联型三大类。每一种类型的有源电力滤波器结构不同，因其工作原理、特性各不相同。串联型有源滤波器经耦合变压器串接入电力系统，如图2所示，其可等效为一个受控电压源，主要是消除电压型谐波以及系统侧电压谐波与电压波动对敏感负载的影响。串联型有源电力滤波器应用在直流系统中时，耦合变压器的系统接入侧很容易出现直流磁饱和问题，所以只在交流系统中采用。与并联型有源电力滤波器相比，由于串联型有源电力滤波器中流过的...
