农村低压电力技术规程VIP免费

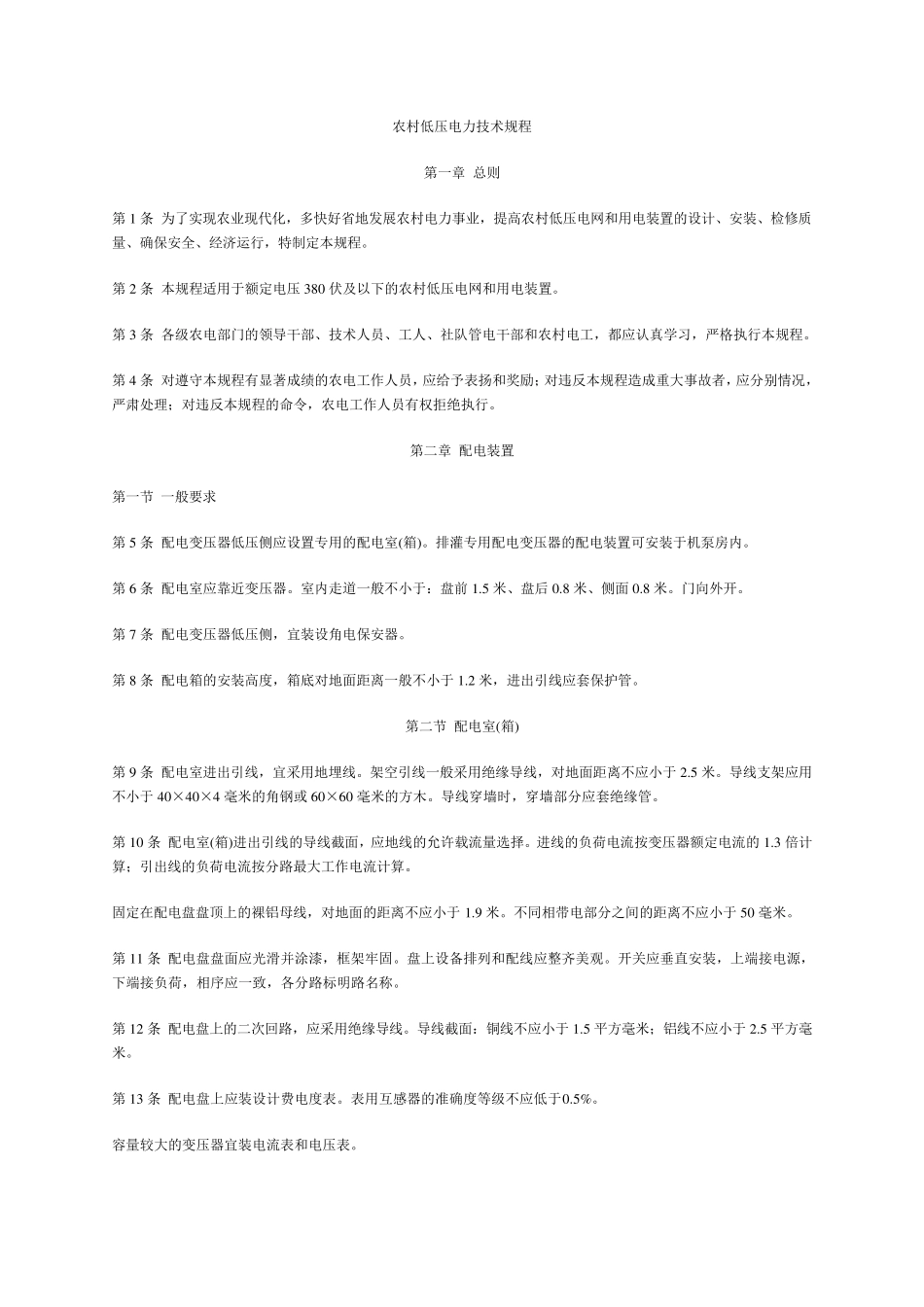

农村低压电力技术规程 第一章 总则 第 1 条 为了实现农业现代化，多快好省地发展农村电力事业，提高农村低压电网和用电装置的设计、安装、检修质量、确保安全、经济运行，特制定本规程。 第 2 条 本规程适用于额定电压 3 8 0 伏及以下的农村低压电网和用电装置。 第 3 条 各级农电部门的领导干部、技术人员、工人、社队管电干部和农村电工，都应认真学习，严格执行本规程。 第 4 条 对遵守本规程有显著成绩的农电工作人员，应给予表扬和奖励；对违反本规程造成重大事故者，应分别情况，严肃处理；对违反本规程的命令，农电工作人员有权拒绝执行。 第二章 配电装置 第一节 一般要求 第 5 条 配电变压器低压侧应设置专用的配电室(箱)。排灌专用配电变压器的配电装置可安装于机泵房内。 第 6 条 配电室应靠近变压器。室内走道一般不小于：盘前1 .5 米、盘后0 .8 米、侧面0 .8 米。门向外开。 第 7 条 配电变压器低压侧，宜装设角电保安器。 第 8 条 配电箱的安装高度，箱底对地面距离一般不小于 1 .2 米，进出引线应套保护管。 第二节 配电室(箱) 第 9 条 配电室进出引线，宜采用地埋线。架空引线一般采用绝缘导线，对地面距离不应小于 2 .5 米。导线支架应用不小于 4 0 ×4 0 ×4 毫米的角钢或 6 0 ×6 0 毫米的方木。导线穿墙时，穿墙部分应套绝缘管。 第 1 0 条 配电室(箱)进出引线的导线截面，应地线的允许载流量选择。进线的负荷电流按变压器额定电流的 1 .3 倍计算；引出线的负荷电流按分路最大工作电流计算。 固定在配电盘盘顶上的裸铝母线，对地面的距离不应小于 1 .9 米。不同相带电部分之间的距离不应小于 5 0 毫米。 第 1 1 条 配电盘盘面应光滑并涂漆，框架牢固。盘上设备排列和配线应整齐美观。开关应垂直安装，上端接电源，下端接负荷，相序应一致，各分路标明路名称。 第 1 2 条 配电盘上的二次回路，应采用绝缘导线。导线截面：铜线不应小于 1 .5 平方毫米；铝线不应小于 2 .5 平方毫米。 第 1 3 条 配电盘上应装设计费电度表。表用互感器的准确度等级不应低于0 .5 %。 容量较大的变压器宜装电流表和电压表。 第三节 开关和熔断器 第1 4 条 配电变压器的低压侧应装设总开关和熔断器。总开关和熔断器应满足下列要求： 1 .开关和熔断器的额定电流和电压不应小于工作电流和电压； 2 .手动开关分断电流的能力...
