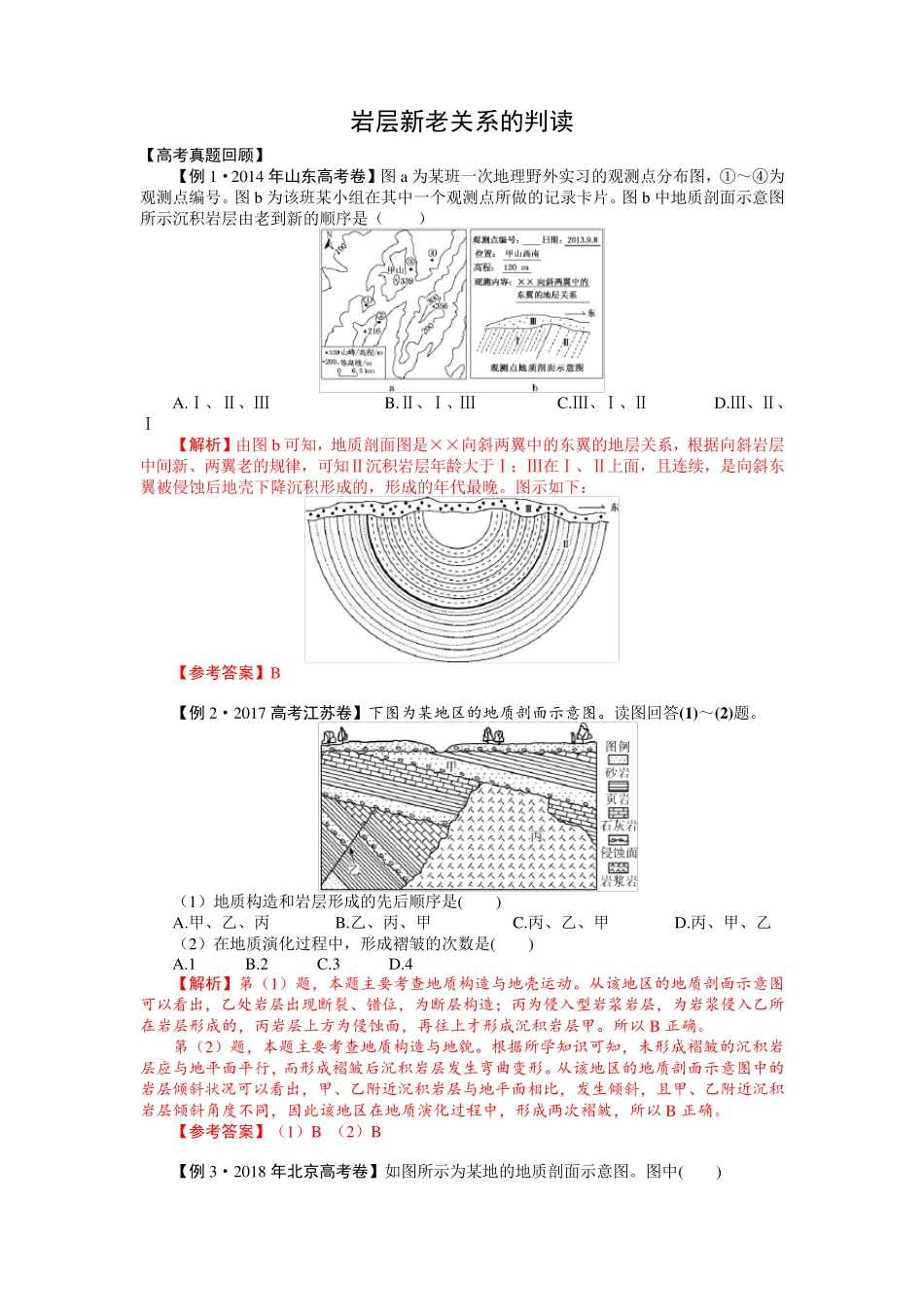

岩层新老关系的判读 【高考真题回顾】 【例1·2014 年山东高考卷】图a 为某班一次地理野外实习的观测点分布图，①～④为观测点编号。图b 为该班某小组在其中一个观测点所做的记录卡片。图b 中地质剖面示意图所示沉积岩层由老到新的顺序是（ ） A.Ⅰ、Ⅱ、Ⅲ B.Ⅱ、Ⅰ、Ⅲ C.Ⅲ、Ⅰ、Ⅱ D.Ⅲ、Ⅱ、Ⅰ 【解析】由图b 可知，地质剖面图是××向斜两翼中的东翼的地层关系，根据向斜岩层中间新、两翼老的规律，可知Ⅱ沉积岩层年龄大于Ⅰ；Ⅲ在Ⅰ、Ⅱ上面，且连续，是向斜东翼被侵蚀后地壳下降沉积形成的，形成的年代最晚。图示如下： 【参考答案】B 【例2·2017 高考江苏卷】下图为某地区的地质剖面示意图。读图回答(1)～(2)题。 （1）地质构造和岩层形成的先后顺序是( ) A.甲、乙、丙 B.乙、丙、甲 C.丙、乙、甲 D.丙、甲、乙 （2）在地质演化过程中，形成褶皱的次数是( ) A.1 B.2 C.3 D.4 【解析】第（1）题，本题主要考查地质构造与地壳运动。从该地区的地质剖面示意图可以看出，乙处岩层出现断裂、错位，为断层构造；丙为侵入型岩浆岩层，为岩浆侵入乙所在岩层形成的，丙岩层上方为侵蚀面，再往上才形成沉积岩层甲。所以B 正确。 第（2）题，本题主要考查地质构造与地貌。根据所学知识可知，未形成褶皱的沉积岩层应与地平面平行，而形成褶皱后沉积岩层发生弯曲变形。从该地区的地质剖面示意图中的岩层倾斜状况可以看出，甲、乙附近沉积岩层与地平面相比，发生倾斜，且甲、乙附近沉积岩层倾斜角度不同，因此该地区在地质演化过程中，形成两次褶皱，所以B 正确。 【参考答案】（1）B （2）B 【例3·2018 年北京高考卷】如图所示为某地的地质剖面示意图。图中( ) A.甲处的物质主要来源于地壳 B.断层发生在花岗岩形成之后 C.岩浆侵入可能导致乙处岩石变质 D.丙处的溶洞景观由岩浆活动造成 【解析】据图可知，甲处为花岗岩，为岩浆冷却凝固形成，岩浆主要来源于地幔的软流层，A 错误；据图可知，花岗岩没有发生错动位移，说明断层发生在花岗岩形成之前，B 错误；岩浆侵入会提供高温条件，可能导致接触部位乙处岩石变质，C 正确；丙处的溶洞景观是因石灰岩岩体受水的溶蚀作用形成的，D 错误。 【参考答案】C 【例 4·2020 年江苏高考卷】下图为某地地质剖面示意图。读图，回答(1)～(2)题。 （1）最有可能发现溶洞的河谷是( ) A.① B.② C.③ D.④ （2）图中断层( ) A.形成后一直在活动 B.比...
