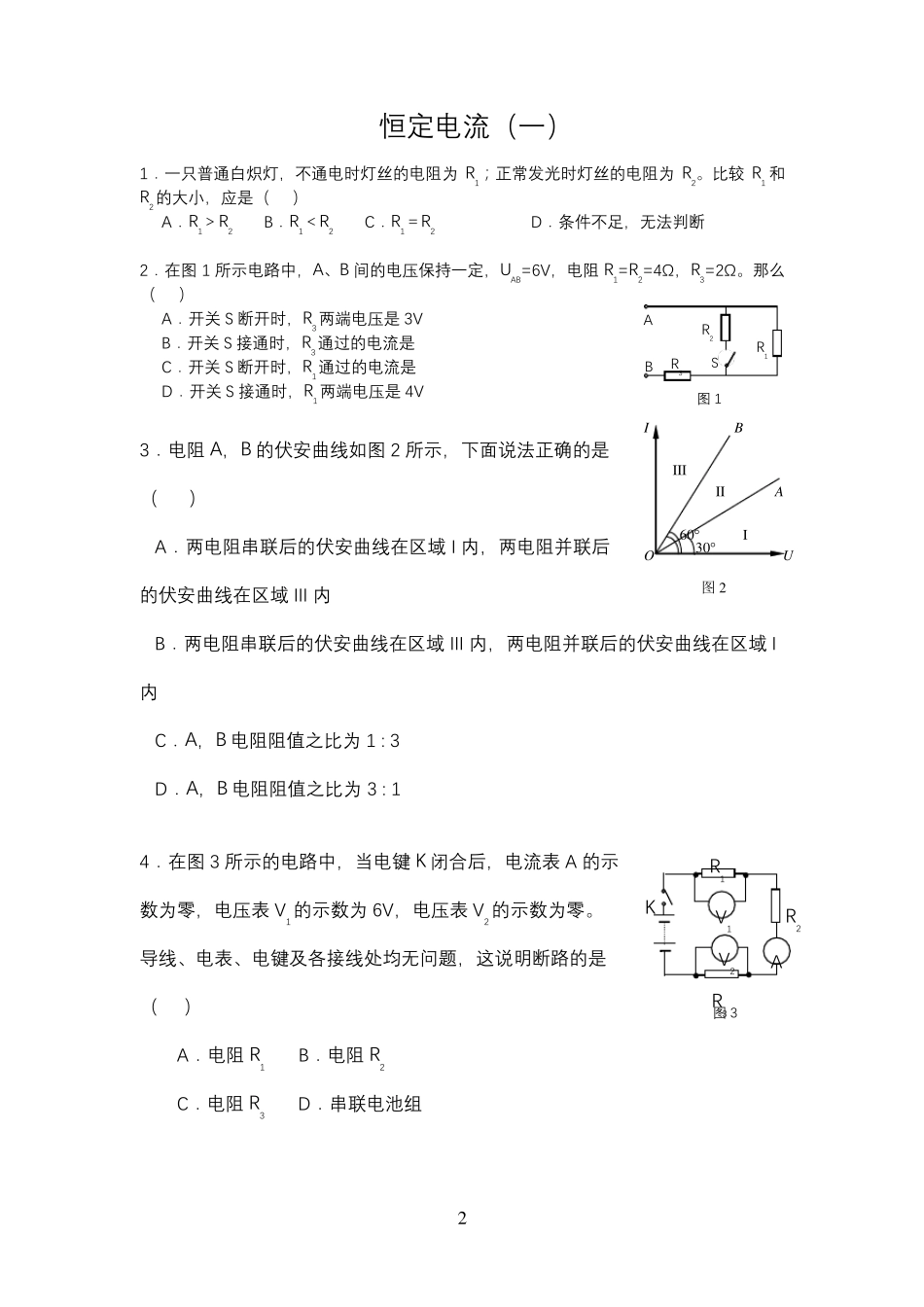

第十四章 恒定电流习 题( 含答案) ( 总9 页) --本 页 仅 作 为文 档 封 面 , 使 用 时 请 直 接 删 除 即 可 -- --内 页 可 以 根 据 需 求 调 整 合 适 字 体 及 大 小 -- 2 恒定电流(一) 1.一只普通白炽灯,不通电时灯丝的电阻为 R1;正常发光时灯丝的电阻为 R2。比较 R1 和R2的大小,应是( ) A.R1>R2 B.R1<R2 C.R1=R2 D.条件不足,无法判断 2.在图 1 所示电路中,A、B 间的电压保持一定,UAB=6V,电阻 R1=R2=4Ω,R3=2Ω。那么( ) A.开关 S 断开时,R3两端电压是 3V B.开关 S 接通时,R3通过的电流是 C.开关 S 断开时,R1通过的电流是 D.开关 S 接通时,R1两端电压是 4V 3.电阻 A,B 的伏安曲线如图 2 所示,下面说法正确的是( ) A.两电阻串联后的伏安曲线在区域 I 内,两电阻并联后的伏安曲线在区域 III 内 B.两电阻串联后的伏安曲线在区域 III 内,两电阻并联后的伏安曲线在区域 I 内 C.A,B 电阻阻值之比为 1 : 3 D.A,B 电阻阻值之比为 3 : 1 4.在图 3 所示的电路中,当电键 K 闭合后,电流表 A 的示数为零,电压表 V1的示数为 6V,电压表 V2的示数为零。导线、电表、电键及各接线处均无问题,这说明断路的是( ) A.电阻 R1 B.电阻 R2 C.电阻 R3 D.串联电池组 R1 V2 V1 A K R3 R2 图 3 S R2 R1 R3 A B 图 1 I B III II A 60 I O U 30 图 2 3 5.图 4 中,四盏灯分别标为:L1(4V,),L2(5V,), L3(6V,),L4(10V,10W)。那么,将电路两端接到 8V 电源上后,它们消耗的电功率 P1、P2、P3、P4的关系是( ) A.P 1 > P2 > P3 > P4 B.P2 > P1 > P4 > P3 C.P2 > P1 > P3 > P4 D.P1 > P2> P4 > P3 6.一根粗细均匀、阻值为 16Ω 的电阻丝,保持温度不变,若先将它等分成 4 段,每段电阻为 R1,再将这 4 段电阻丝并联,并联后总电阻为 R2,则 R1与 R2的大小依次为( ) A.1Ω,Ω B.2Ω,Ω C.2Ω,1Ω D.4Ω,1Ω 7.如图 5 所示电路,电源的电动势为 12V,L 为灯泡,R1和 R2为定值电阻,若用电压表测得 A、B 两点间的电压为 12V,则说明( ) A.L、R1和 R2都断了 B.L、R1和 R2都是好的 C.L 是好的,R1和 R2中至少有一个断了 D.R1和 R2是好的,L ...
