完整版围挡结构抗稳定性计算自用版VIP免费

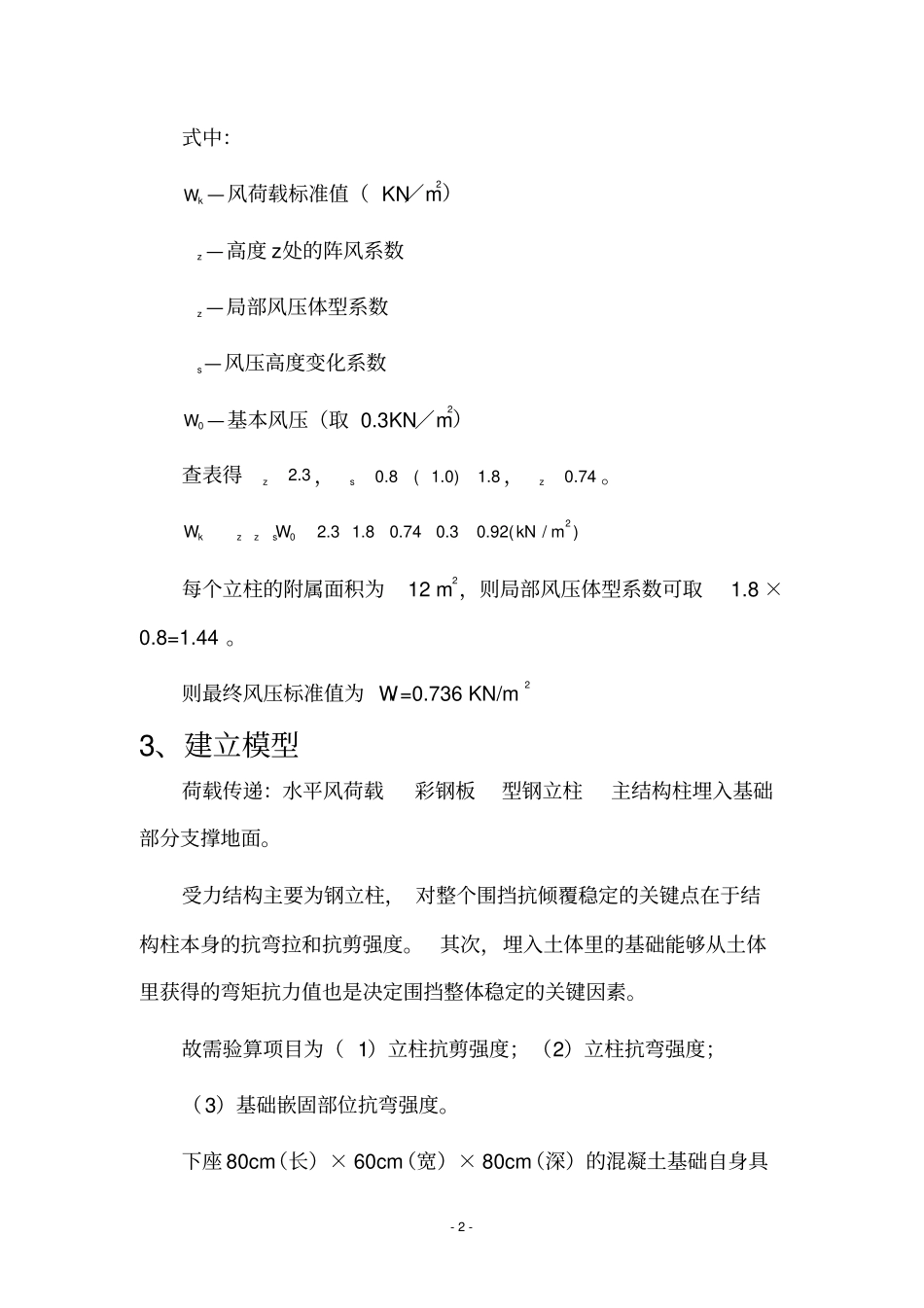

完整版围挡结构抗稳定性计算自用版_第1页
1/6

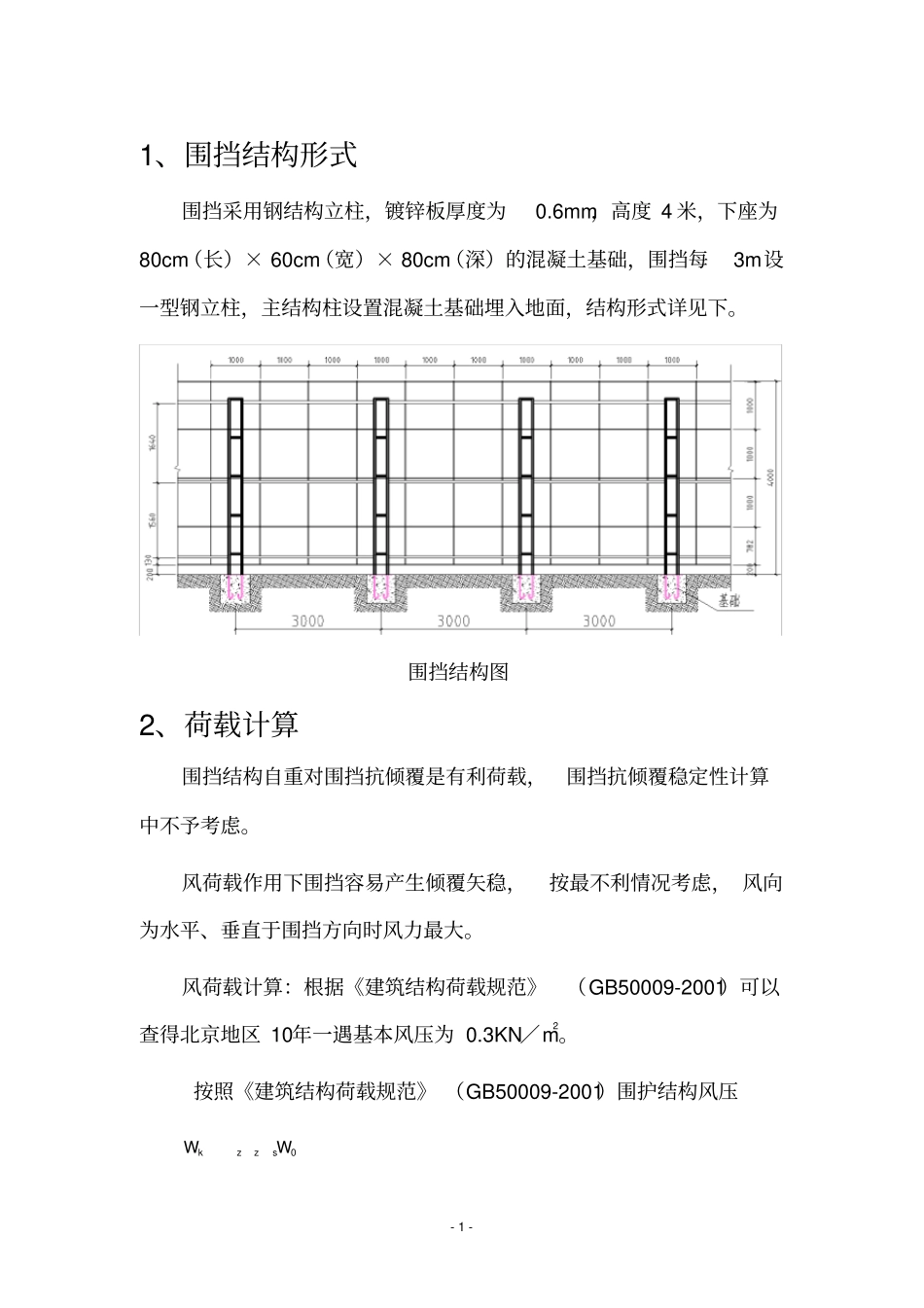

完整版围挡结构抗稳定性计算自用版_第2页
2/6

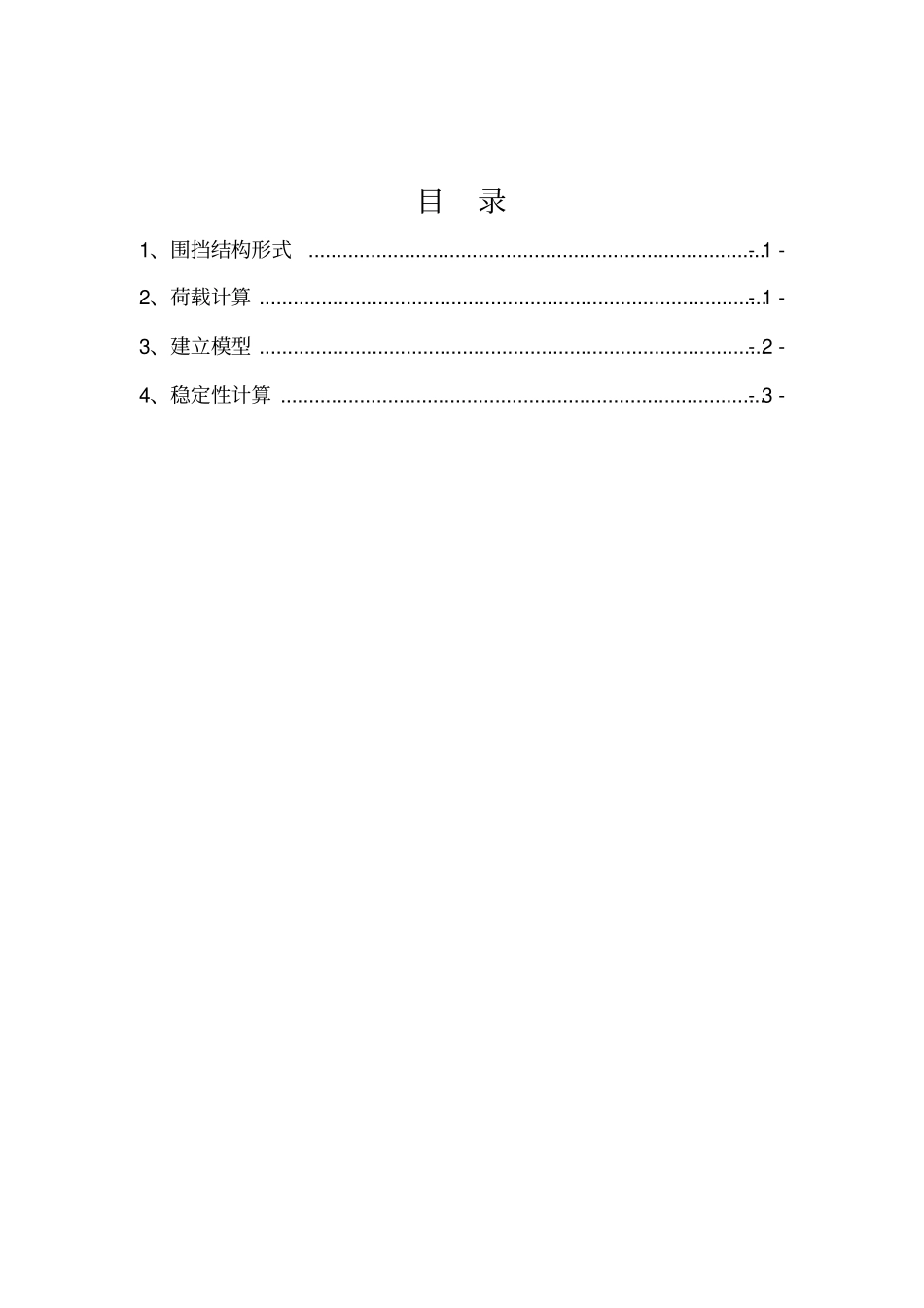

完整版围挡结构抗稳定性计算自用版_第3页
3/6
目录1、围挡结构形式 ................................................................................. - 1 -2、荷载计算 .......................................................................................... - 1 -3、建立模型 .......................................................................................... - 2 -4、稳定性计算 ...................................................................................... - 3 -- 1 - 1、围挡结构形式围挡采用钢结构立柱,镀锌板厚度为0.6mm,高度 4 米,下座为80cm(长)× 60cm(宽)× 80cm(深)的混凝土基础,围挡每3m设一型钢立柱,主结构柱设置混凝土基础埋入地面,结构形式详见下。围挡结构图2、荷载计算围挡结构自重对围挡抗倾覆是有利荷载,围挡抗倾覆稳定性计算中不予考虑。风荷载作用下围挡容易产生倾覆矢稳,按最不利情况考虑, 风向为水平、垂直于围挡方向时风力最大。风荷载计算:根据《建筑结构荷载规范》(GB50009-2001)可以查得北京地区 10年一遇基本风压为 0.3KN/m2。按照《建筑结构荷载规范》 (GB50009-2001)围护结构风压0kzzsWW- 2 - 式中:kW —风荷载标准值( KN/m2)z —高度 z处的阵风系数z —局部风压体型系数s—风压高度变化系数0W —基本风压(取 0.3KN/m2)查表得2.3z,0.8( 1.0)1.8s,0.74z。202.3 1.80.740.30.92(/)kzzsWWkNm每个立柱的附属面积为12 m2,则局部风压体型系数可取1.8 ×0.8=1.44 。则最终风压标准值为 Wk =0.736 KN/m23、建立模型荷载传递:水平风荷载彩钢板型钢立柱主结构柱埋入基础部分支撑地面。受力结构主要为钢立柱, 对整个围挡抗倾覆稳定的关键点在于结构柱本身的抗弯拉和抗剪强度。其次,埋入土体里的基础能够从土体里获得的弯矩抗力值也是决定围挡整体稳定的关键因素。故需验算项目为( 1)立柱抗剪强度;(2)立柱抗弯强度;(3)基础嵌固部位抗弯强度。下座 80cm(长)× 60cm(宽)× 80cm(深)的混凝土基础自身具- 3 - 有抗风能力, 作用在下座上的风荷载不考虑其传递到型钢立柱上。设计风压为 =0.736 KN/m2,立柱间隔 3m,围挡高度 4m,每根立柱受风附属面积为 12 m2 。风压传至立柱为均布荷载,均布荷载q==0.736×12÷3.64=2.43KN/m。钢立柱与地面采用埋入式连接,视为固接,受力模型如下:4、稳定性计算4.1 抗剪强度计算立柱...
