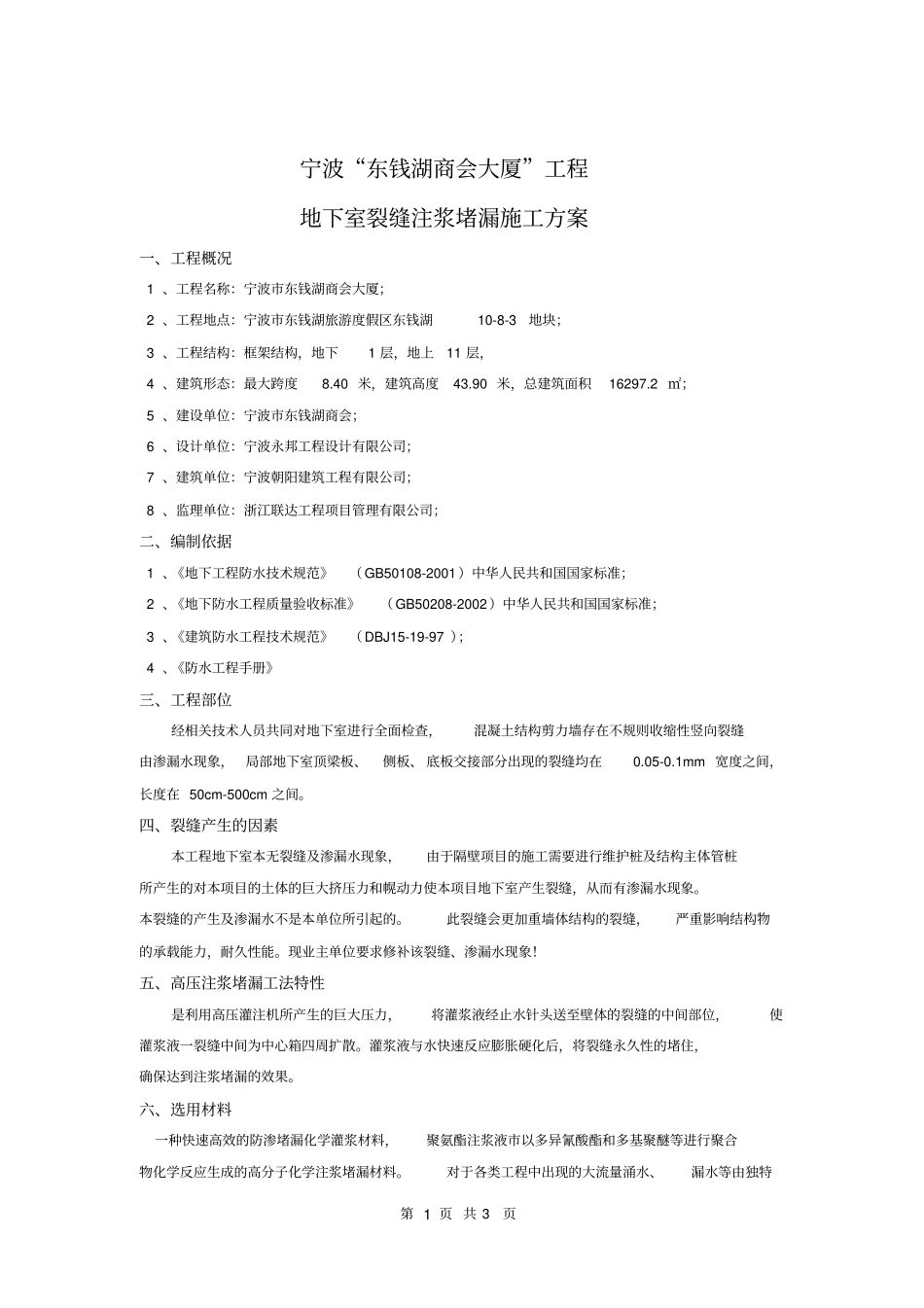

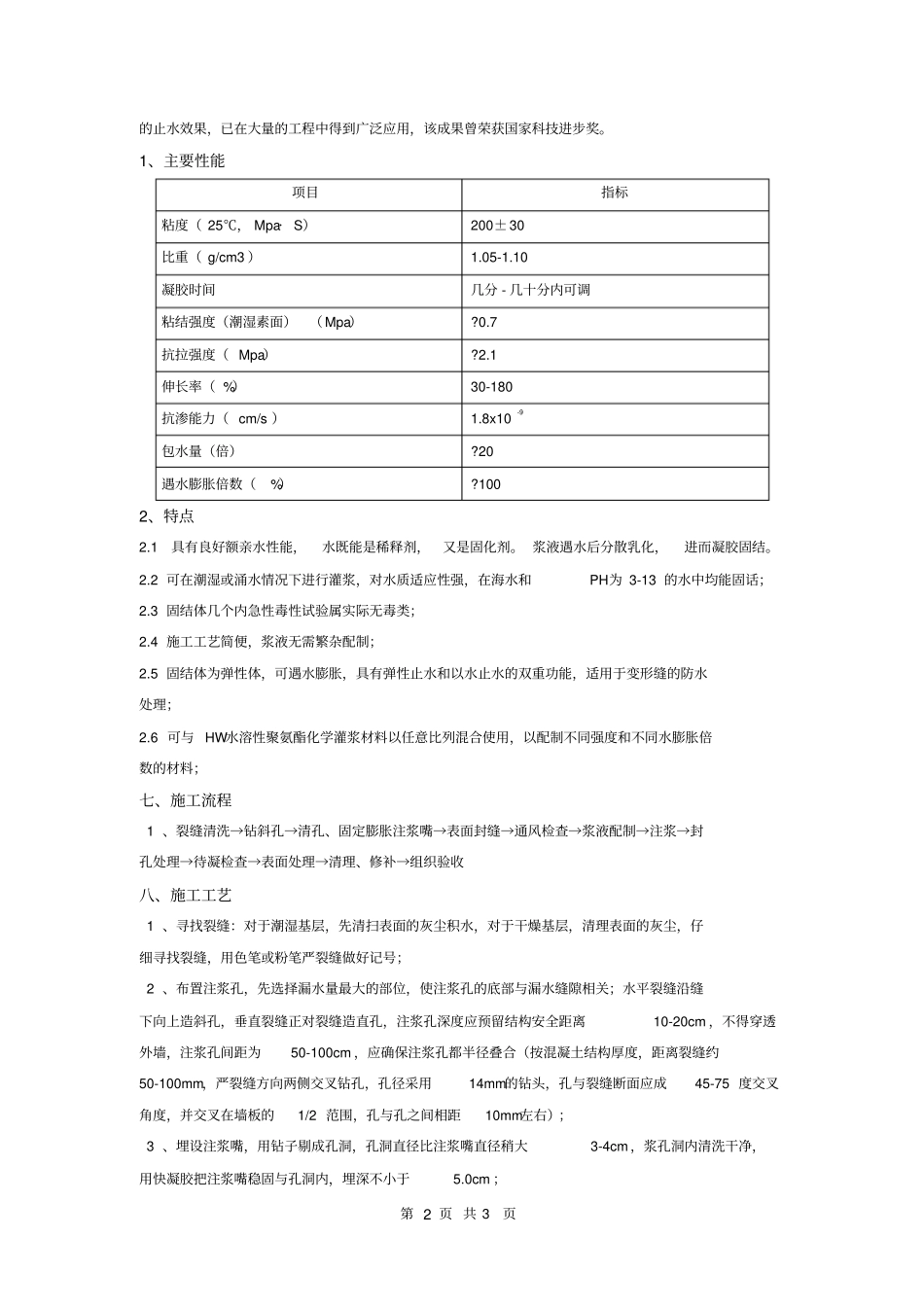

第 1 页 共 3 页宁波“东钱湖商会大厦”工程地下室裂缝注浆堵漏施工方案一、工程概况 1 、工程名称：宁波市东钱湖商会大厦； 2 、工程地点：宁波市东钱湖旅游度假区东钱湖10-8-3地块； 3 、工程结构：框架结构，地下1 层，地上11 层， 4 、建筑形态：最大跨度8.40 米，建筑高度43.90 米，总建筑面积16297.2 ㎡； 5 、建设单位：宁波市东钱湖商会； 6 、设计单位：宁波永邦工程设计有限公司； 7 、建筑单位：宁波朝阳建筑工程有限公司； 8 、监理单位：浙江联达工程项目管理有限公司；二、编制依据 1 、《地下工程防水技术规范》（GB50108-2001）中华人民共和国国家标准； 2 、《地下防水工程质量验收标准》（GB50208-2002）中华人民共和国国家标准； 3 、《建筑防水工程技术规范》（DBJ15-19-97 ）； 4 、《防水工程手册》三、工程部位经相关技术人员共同对地下室进行全面检查，混凝土结构剪力墙存在不规则收缩性竖向裂缝由渗漏水现象，局部地下室顶梁板、侧板、 底板交接部分出现的裂缝均在0.05-0.1mm 宽度之间，长度在 50cm-500cm 之间。四、裂缝产生的因素本工程地下室本无裂缝及渗漏水现象，由于隔壁项目的施工需要进行维护桩及结构主体管桩所产生的对本项目的土体的巨大挤压力和幌动力使本项目地下室产生裂缝，从而有渗漏水现象。本裂缝的产生及渗漏水不是本单位所引起的。此裂缝会更加重墙体结构的裂缝，严重影响结构物的承载能力，耐久性能。现业主单位要求修补该裂缝、渗漏水现象！五、高压注浆堵漏工法特性是利用高压灌注机所产生的巨大压力，将灌浆液经止水针头送至壁体的裂缝的中间部位，使灌浆液一裂缝中间为中心箱四周扩散。灌浆液与水快速反应膨胀硬化后，将裂缝永久性的堵住，确保达到注浆堵漏的效果。六、选用材料一种快速高效的防渗堵漏化学灌浆材料，聚氨酯注浆液市以多异氰酸酯和多基聚醚等进行聚合物化学反应生成的高分子化学注浆堵漏材料。对于各类工程中出现的大流量涌水、漏水等由独特第 2 页 共 3 页的止水效果，已在大量的工程中得到广泛应用，该成果曾荣获国家科技进步奖。1、主要性能项目指标粘度（ 25℃， Mpa·S）200±30 比重（ g/cm3 ）1.05-1.10 凝胶时间几分 - 几十分内可调粘结强度（潮湿素面）（Mpa）?0.7 抗拉强度（ Mpa）?2.1 伸长率（ %）30-180 抗渗能力（ cm/s ）1.8x10-9包水量（倍）?20 遇水膨胀倍数（%）?100 2、特点2.1 具有良好额亲...
