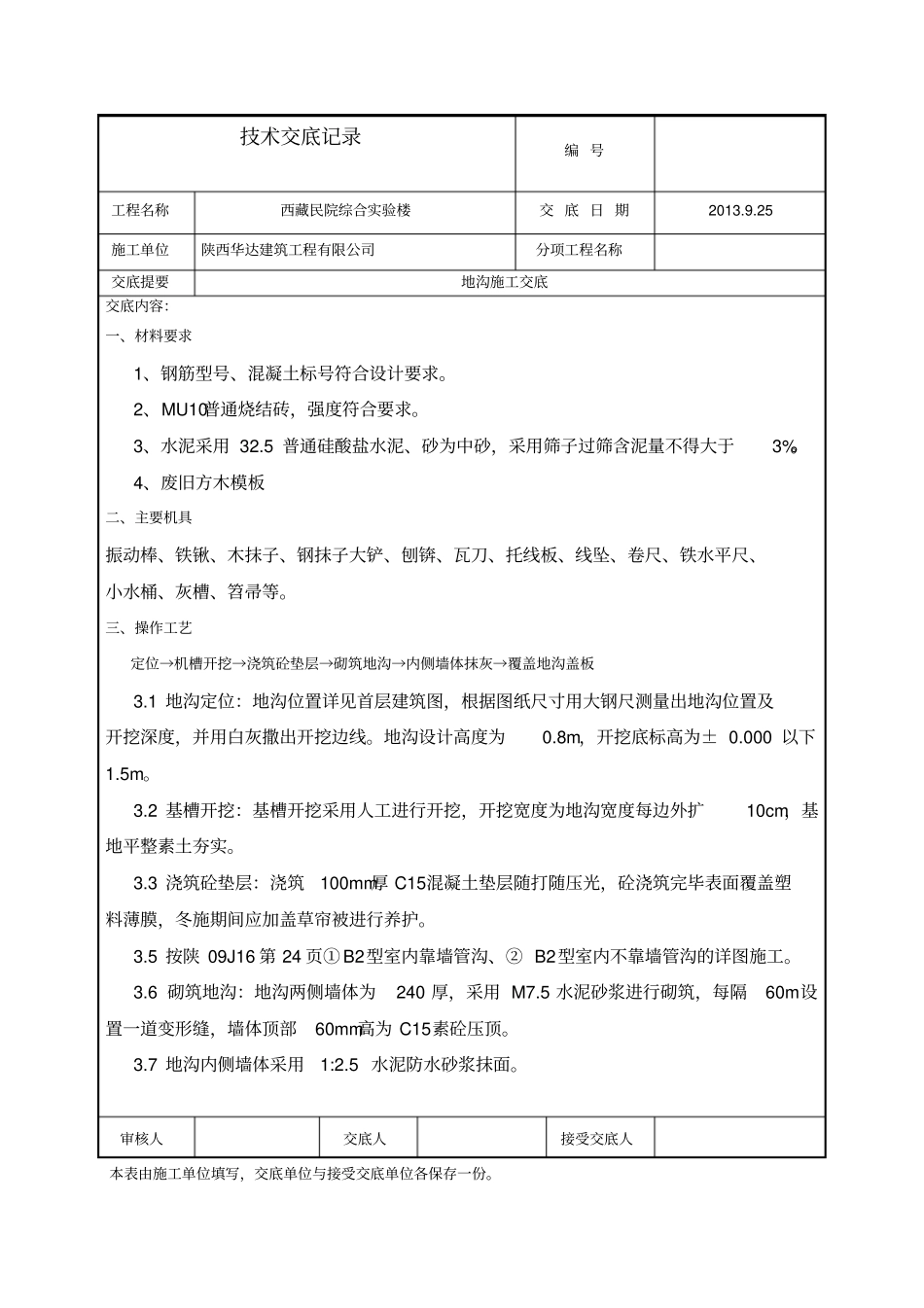

技术交底记录编 号工程名称西藏民院综合实验楼交 底 日 期2013.9.25 施工单位陕西华达建筑工程有限公司分项工程名称交底提要地沟施工交底交底内容：一、材料要求1、钢筋型号、混凝土标号符合设计要求。2、MU10普通烧结砖，强度符合要求。3、水泥采用 32.5 普通硅酸盐水泥、砂为中砂，采用筛子过筛含泥量不得大于3%。4、废旧方木模板二、主要机具振动棒、铁锹、木抹子、钢抹子大铲、刨锛、瓦刀、托线板、线坠、卷尺、铁水平尺、小水桶、灰槽、笤帚等。三、操作工艺定位→机槽开挖→浇筑砼垫层→砌筑地沟→内侧墙体抹灰→覆盖地沟盖板3.1 地沟定位：地沟位置详见首层建筑图，根据图纸尺寸用大钢尺测量出地沟位置及开挖深度，并用白灰撒出开挖边线。地沟设计高度为0.8m，开挖底标高为± 0.000 以下1.5m。3.2 基槽开挖：基槽开挖采用人工进行开挖，开挖宽度为地沟宽度每边外扩10cm，基地平整素土夯实。3.3 浇筑砼垫层：浇筑100mm厚 C15混凝土垫层随打随压光，砼浇筑完毕表面覆盖塑料薄膜，冬施期间应加盖草帘被进行养护。3.5 按陕 09J16 第 24 页① B2型室内靠墙管沟、② B2型室内不靠墙管沟的详图施工。3.6 砌筑地沟：地沟两侧墙体为240 厚，采用 M7.5 水泥砂浆进行砌筑，每隔60m设置一道变形缝，墙体顶部60mm高为 C15素砼压顶。3.7 地沟内侧墙体采用1:2.5 水泥防水砂浆抹面。审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录编 号工程名称西藏民院综合实验楼交 底 日 期2013.9.25 施工单位陕西华达建筑工程有限公司分项工程名称交底提要地沟施工交底交底内容：3.8 地沟盖板：地沟盖板采用 C30预制砼盖板，盖板尺寸按图纸设计的地沟宽度施工，选型及材料按陕09J16 相关的要求执行，距盖板两边200mm处，各设置Φ 8 吊环。放置预制盖板时，盖板与墙体之间采用1:2 水泥砂浆进行坐浆，两盖板之间缝隙采用1：2.5水泥砂浆填实。四、质量标准1、主控项目1.1 钢筋型号规格、质量必须符合设计要求1.2 预制混凝土尺寸厚度、表面无裂痕、平整度符合设计要求1.3 2:8灰土压实系数应符合要求1.4 砌筑抹灰砂浆配合比符合设计要求2、一般项目2.1 墙体平整度、垂直度符合要求2.2 钢筋无锈蚀2.3 灰土应洁净，不含杂土及其他垃圾五、成品保护1. 混凝土浇筑完毕后，四周搭设防护架进行防护严禁走人2. 混凝土预制盖板上禁止行驶大型车辆六、安全文明施工1. 工人施工作业时必须...
