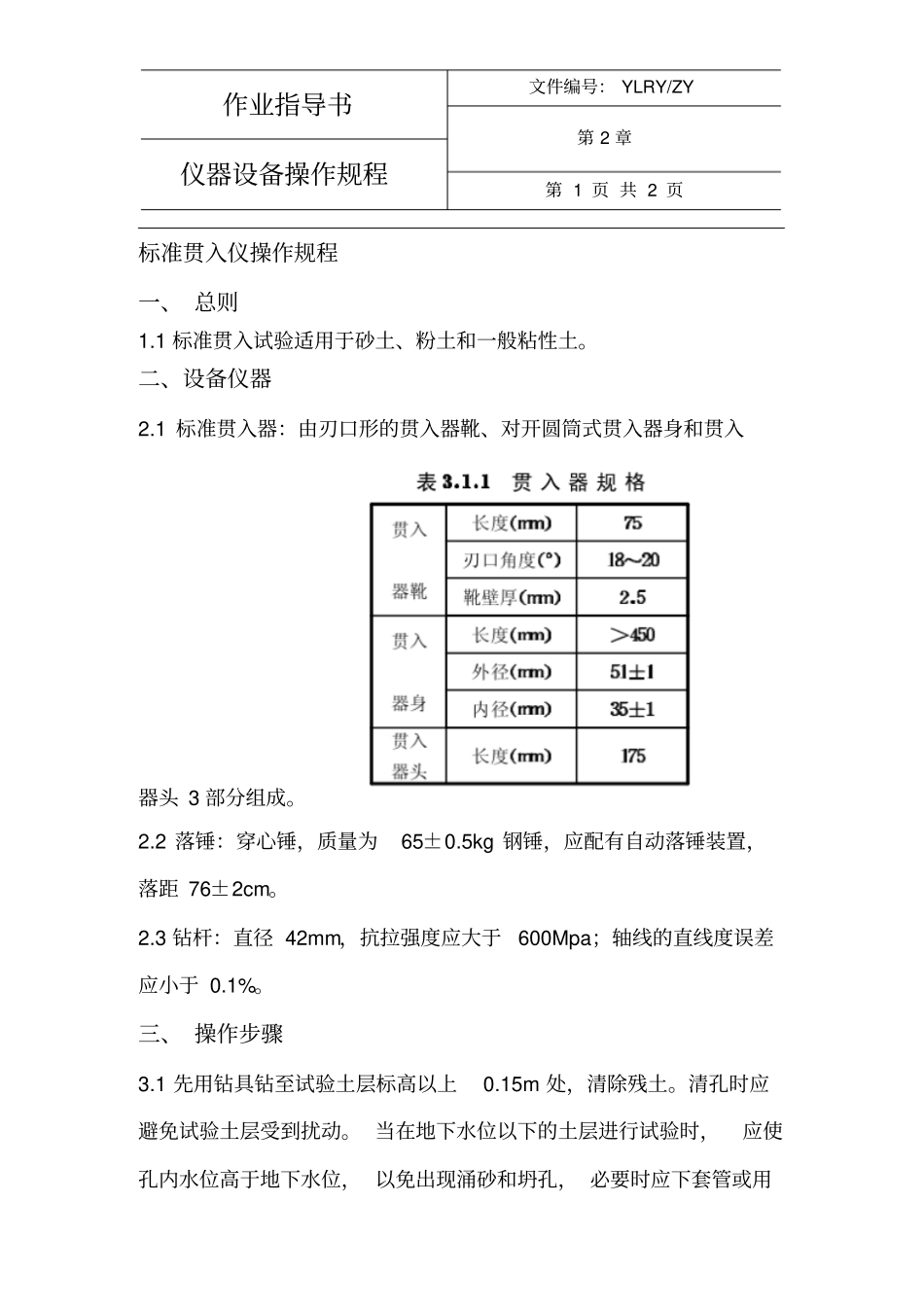

完整版标准贯入仪使用指导书_第1页
1/2

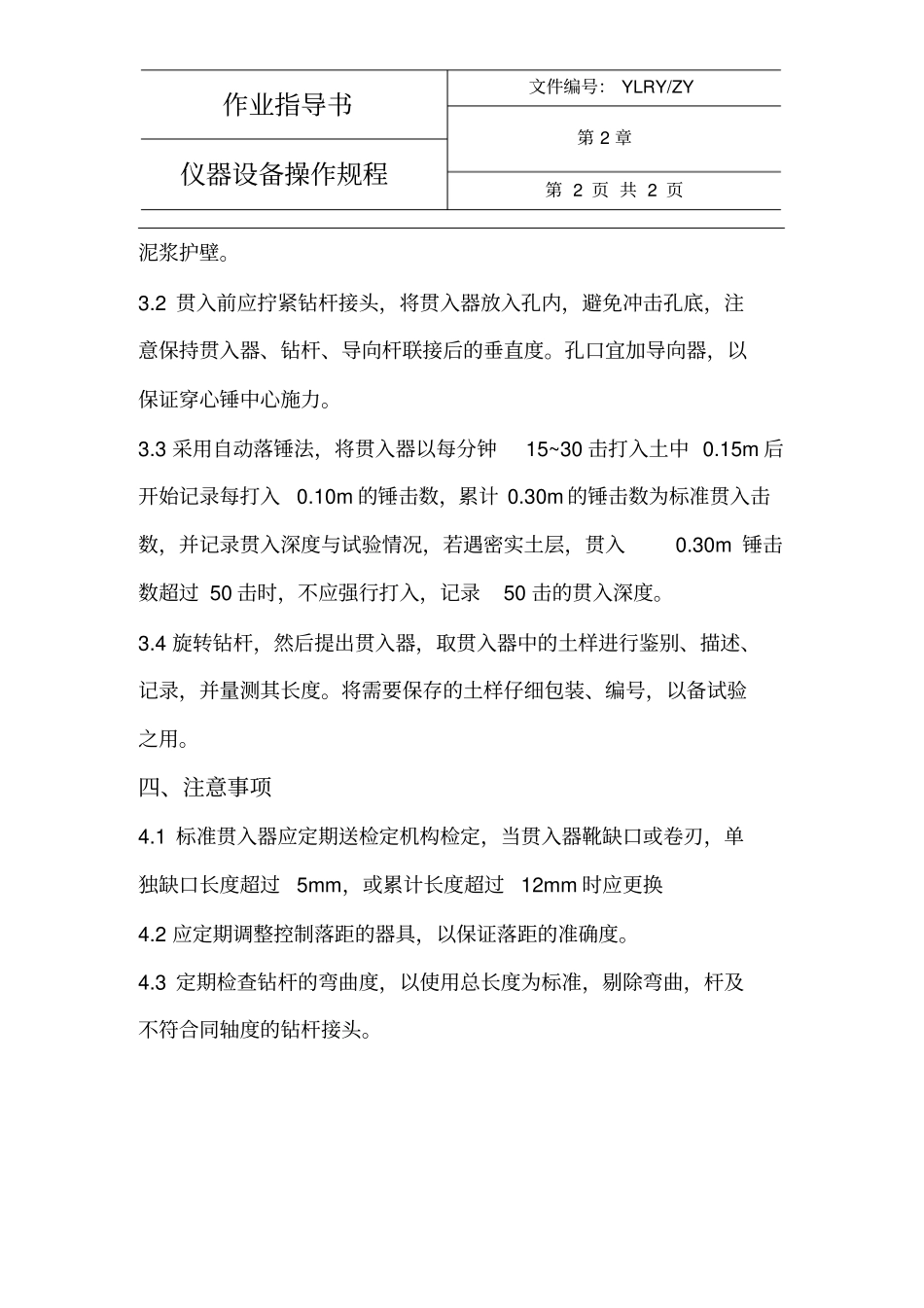

完整版标准贯入仪使用指导书_第2页
2/2
作业指导书文件编号: YLRY/ZY 第 2 章仪器设备操作规程第 1 页 共 2 页标准贯入仪操作规程一、 总则1.1 标准贯入试验适用于砂土、粉土和一般粘性土。二、设备仪器2.1 标准贯入器:由刃口形的贯入器靴、对开圆筒式贯入器身和贯入器头 3 部分组成。2.2 落锤:穿心锤,质量为65±0.5kg 钢锤,应配有自动落锤装置,落距 76±2cm。2.3 钻杆:直径 42mm,抗拉强度应大于600Mpa;轴线的直线度误差应小于 0.1%。三、 操作步骤3.1 先用钻具钻至试验土层标高以上0.15m 处,清除残土。清孔时应避免试验土层受到扰动。 当在地下水位以下的土层进行试验时,应使孔内水位高于地下水位, 以免出现涌砂和坍孔, 必要时应下套管或用作业指导书文件编号: YLRY/ZY 第 2 章仪器设备操作规程第 2 页 共 2 页泥浆护壁。3.2 贯入前应拧紧钻杆接头,将贯入器放入孔内,避免冲击孔底,注意保持贯入器、钻杆、导向杆联接后的垂直度。孔口宜加导向器,以保证穿心锤中心施力。3.3 采用自动落锤法,将贯入器以每分钟15~30 击打入土中 0.15m 后开始记录每打入0.10m 的锤击数,累计 0.30m 的锤击数为标准贯入击数,并记录贯入深度与试验情况,若遇密实土层,贯入0.30m 锤击数超过 50 击时,不应强行打入,记录50 击的贯入深度。3.4 旋转钻杆,然后提出贯入器,取贯入器中的土样进行鉴别、描述、记录,并量测其长度。将需要保存的土样仔细包装、编号,以备试验之用。四、注意事项4.1 标准贯入器应定期送检定机构检定,当贯入器靴缺口或卷刃,单独缺口长度超过5mm,或累计长度超过12mm 时应更换4.2 应定期调整控制落距的器具,以保证落距的准确度。4.3 定期检查钻杆的弯曲度,以使用总长度为标准,剔除弯曲,杆及不符合同轴度的钻杆接头。
