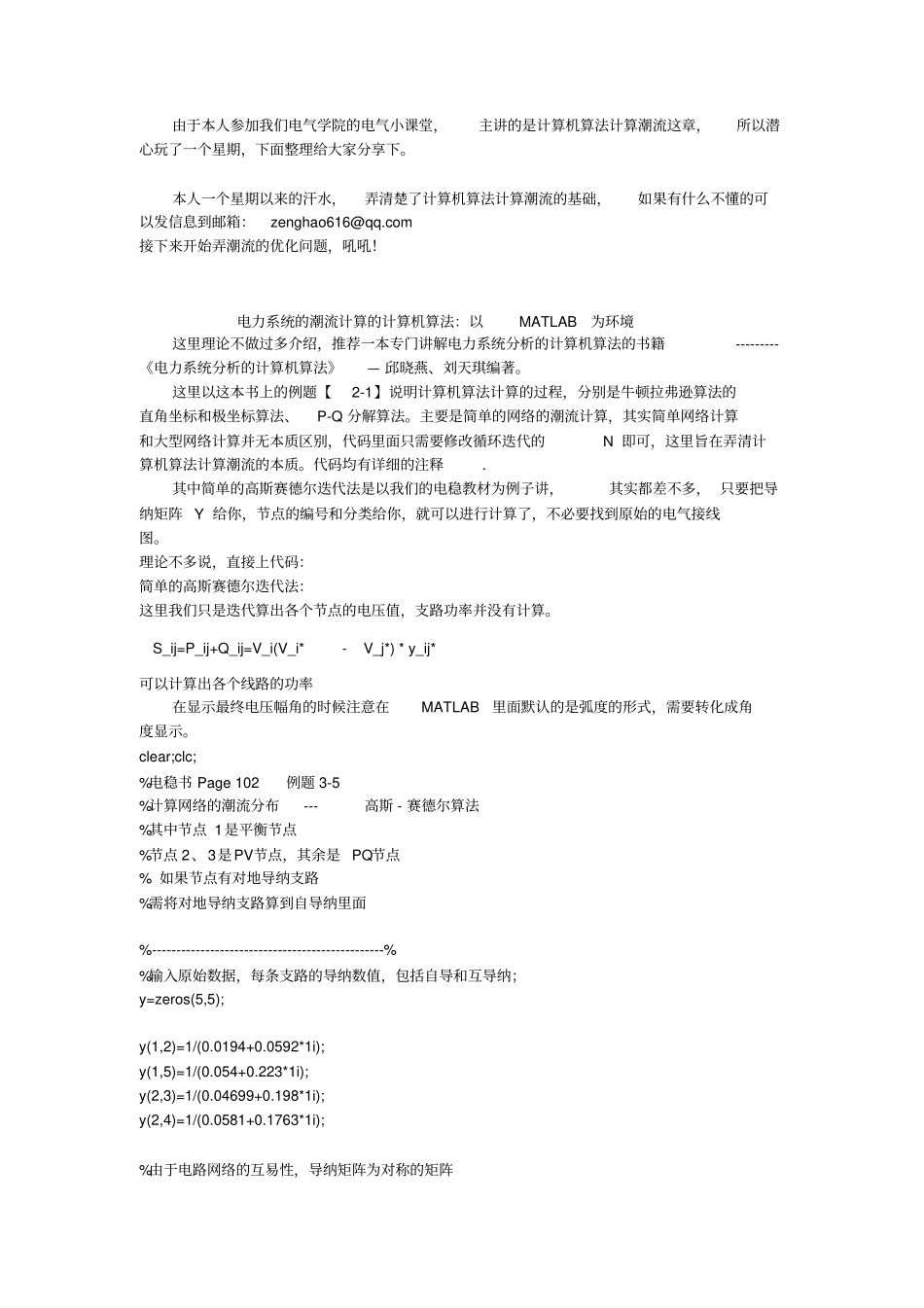

完整版潮流计算方法_第1页
1/15

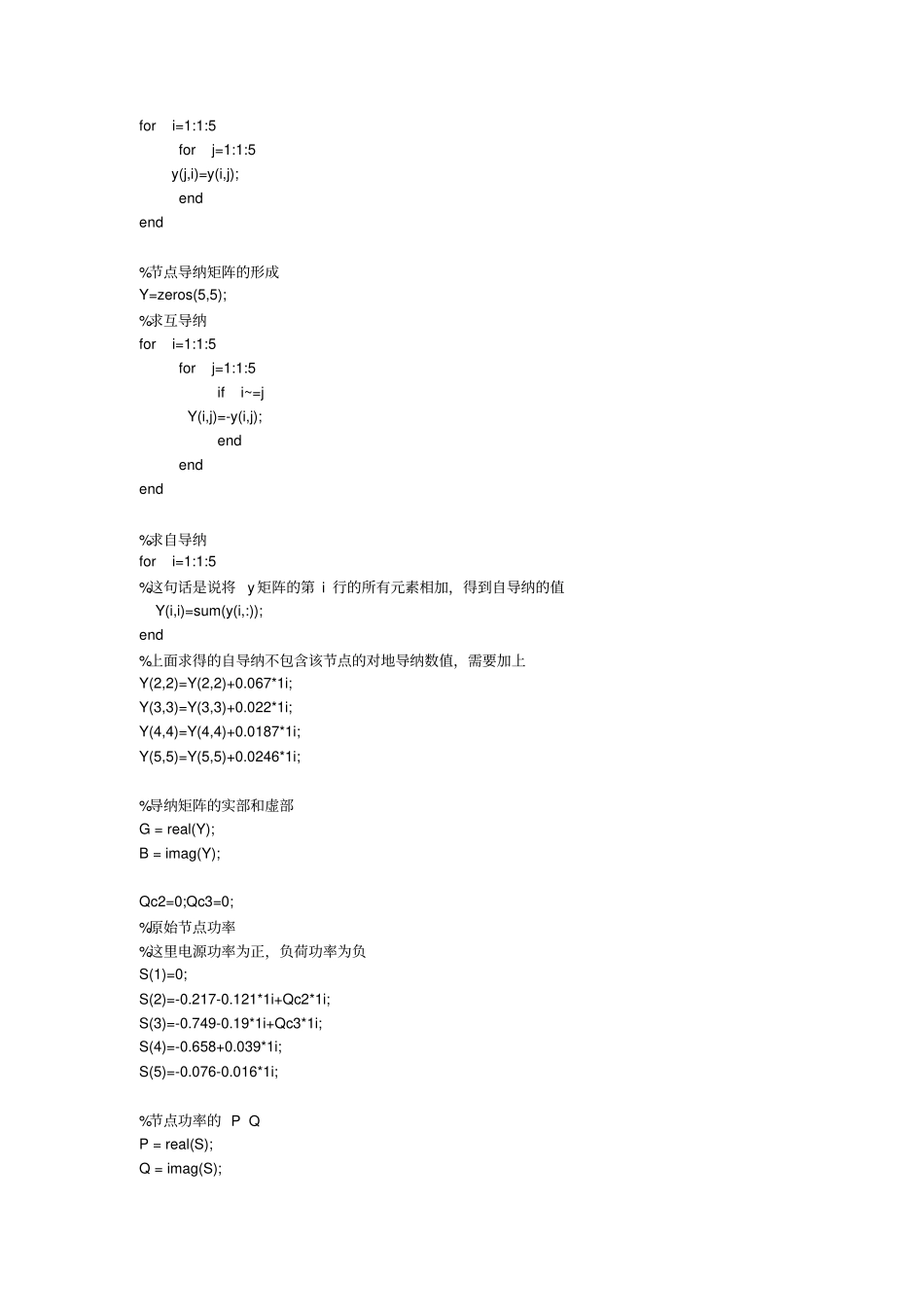

完整版潮流计算方法_第2页
2/15
完整版潮流计算方法_第3页
3/15
由于本人参加我们电气学院的电气小课堂,主讲的是计算机算法计算潮流这章,所以潜心玩了一个星期,下面整理给大家分享下。本人一个星期以来的汗水,弄清楚了计算机算法计算潮流的基础,如果有什么不懂的可以发信息到邮箱:zenghao616@qq.com 接下来开始弄潮流的优化问题,吼吼!电力系统的潮流计算的计算机算法:以MATLAB为环境这里理论不做过多介绍,推荐一本专门讲解电力系统分析的计算机算法的书籍---------《电力系统分析的计算机算法》— 邱晓燕、刘天琪编著。这里以这本书上的例题【2-1】说明计算机算法计算的过程,分别是牛顿拉弗逊算法的直角坐标和极坐标算法、P-Q 分解算法。主要是简单的网络的潮流计算,其实简单网络计算和大型网络计算并无本质区别,代码里面只需要修改循环迭代的N 即可,这里旨在弄清计算机算法计算潮流的本质。代码均有详细的注释. 其中简单的高斯赛德尔迭代法是以我们的电稳教材为例子讲,其实都差不多, 只要把导纳矩阵 Y 给你,节点的编号和分类给你,就可以进行计算了,不必要找到原始的电气接线图。理论不多说,直接上代码:简单的高斯赛德尔迭代法:这里我们只是迭代算出各个节点的电压值,支路功率并没有计算。S_ij=P_ij+Q_ij=V_i(V_i* - V_j*) * y_ij* 可以计算出各个线路的功率在显示最终电压幅角的时候注意在MATLAB里面默认的是弧度的形式,需要转化成角度显示。clear;clc;%电稳书 Page 102 例题 3-5 %计算网络的潮流分布 --- 高斯 - 赛德尔算法%其中节点 1是平衡节点%节点 2、3是PV节点,其余是 PQ节点% 如果节点有对地导纳支路%需将对地导纳支路算到自导纳里面%------------------------------------------------%%输入原始数据,每条支路的导纳数值,包括自导和互导纳;y=zeros(5,5);y(1,2)=1/(0.0194+0.0592*1i);y(1,5)=1/(0.054+0.223*1i);y(2,3)=1/(0.04699+0.198*1i);y(2,4)=1/(0.0581+0.1763*1i);%由于电路网络的互易性,导纳矩阵为对称的矩阵for i=1:1:5for j=1:1:5 y(j,i)=y(i,j);endend%节点导纳矩阵的形成Y=zeros(5,5);%求互导纳for i=1:1:5for j=1:1:5if i~=j Y(i,j)=-y(i,j);endendend%求自导纳for i=1:1:5%这句话是说将 y 矩阵的第 i 行的所有元素相加,得到自导纳的值 Y(i,i)=sum(y(i,:));end%上面求得的自导纳不包含该节点的对地导纳数值,需要加上Y(2,2)=Y(2,2)+0.067*1i;Y(3,3)=Y(3,3)+0.022*1i;Y(4,4)=Y(4,4)+0.0187*1i;Y(5,5)=Y(5,5)+0.0246*...
