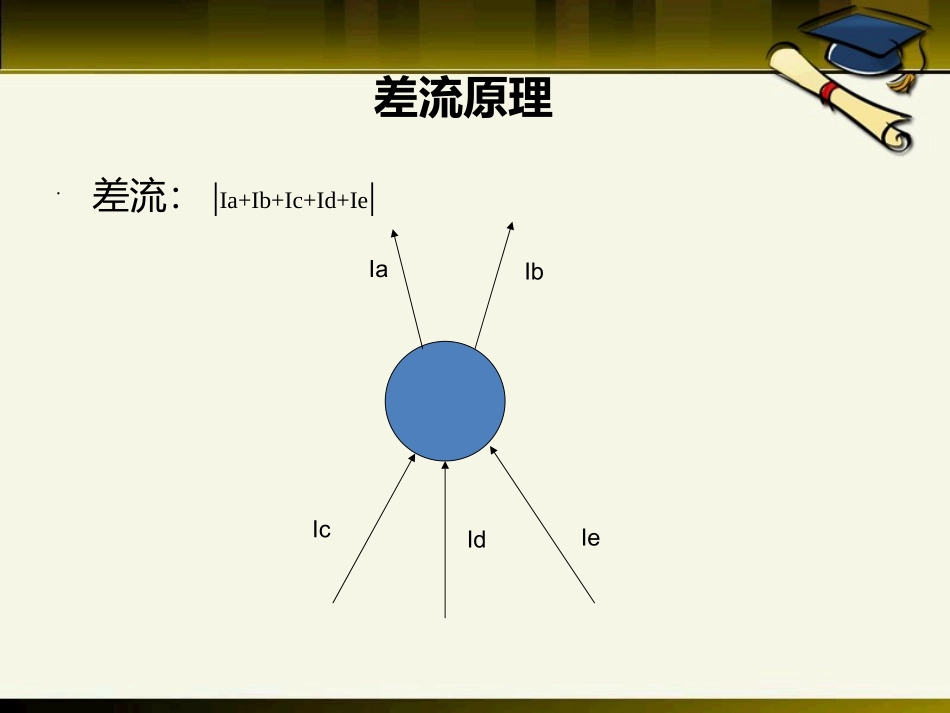

BP-2C微机母线保护滨海电厂220kV电气主接线为双母线，配置有双套母差保护。一套为北京四方公司的微机保护GMH150-4215S（CSC-150），定义为RB1（第一套母差保护），另一套为深圳南瑞科技的BP-2C母差保护，定义为RB2（第二套母差保护）。母差保护跳母联方式采用第一套母差保护跳母联第一组线圈，第二套母差保护跳母联第二组线圈。断路器失灵保护在母差保护中实现。差流原理•差流：|Ia+Ib+Ic+Id+Ie|IaIbIcIdIe母差保护范围•电流由电流互感器采集电流互感器BP-2C保护配置•差动保护•断路器失灵保护•母联（分段）失灵保护•母联（分段）死区保护•CT断线闭锁•闭锁差动保护•CT断线告警•PT断线告警•母联（分段）充电过流保护（母联（分段）非全相保护）》•保护原理保护启动•保护启动+限制条件→保护出口动作•差动保护启动元件：•启动元件由“和电流突变量”和“差电流越限”两个判据组成•和电流：所有连接元件电流的绝对值之和•差电流：所有连接元件电流和的绝对值制动闭锁•复式比率差动判据•CT饱和检测•为防止母线差动保护在母线近端发生区外故障时，由于CT严重饱和出现差电流的情况下误动作•电压闭锁元件•差动保护和断路器失灵保护的出口接点均经复合电压闭锁故障母线选择逻辑•差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。即由大差比率元件是否动作，区分母线区外故障与母线区内故障；当大差比率元件动作时，由小差比率元件是否动作决定故障发生在哪一段母线。这样可以最大限度的减少由于刀闸辅助接点位置不对应造成的母差保护误动作。制动系数整定•考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同（可整定）；当联络开关处于分位时（母线分裂运行），大差比率差动元件自动转用比率制动系数低值。断路器失灵保护•断路器失灵保护与母线差动保护共用跳闸出口失灵保护•当保护向母联（分段）开关发出跳令后，经整定延时若大差电流元件不返回，母联（分段）流互中仍然有电流，则母联（分段）失灵保护应经母线差动复合电压闭锁后切除相关母线各元件。只有母联（分段）开关作为联络开关时，才启动母联（分段）失灵保护。互联•母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互联），装置自动转入母线互联方式，即不进行故障母线的选择，一旦发生故障同时切除两段母线。死区保护•当故障发生在母联（分段）开关与母联（分段）流互之间时，母联（分段）开关已跳开而母联（分段）流互仍有电流，母联死区保护经母线差动复合电压闭锁后切除相关母线。充电过流保护•投入母联（分段）充电过流保护，用于母线充电保护或作为线路的临时保护使用。•母联充电过流保护为两段式保护，两段保护的电流定值、时间定值可独立整定，保护投入压板也可独立投退。3-CT断线闭锁•差电流大于CT断线定值，延时9秒发CT断线信号，同时闭锁差动保护。电流回路正常后，0.9秒自动恢复正常运行。CT断线告警•为提高CT断线灵敏度，增加CT告警逻辑。当差电流大于CT告警定值，延时9秒发CT告警信号，但不闭锁差动保护。电流回路正常后，0.9秒自动恢复正常运行。PT断线告警•任何一段非空母线差动电压闭锁元件动作后，延时9秒发PT断线告警信号。除了该段母线的复合电压元件将一直动作外，对其他保护没有影响。电压回路正常后，0.9秒自动恢复正常运行。电压判据、电流判据都是分母线进行。刀闸辅助接点自纠正•引入隔离刀闸的辅助接点实现对母线运行方式的自适应。同时用各支路电流和电流分布来校验刀闸辅助接点的正确性。当发现刀闸辅助接点状态与实际不符，即发出“运行异常”告警信号，在状态确定的情况下自动修正错误的刀闸接点，并应用刀闸记忆状态解决多个刀闸辅助接点同时出错的情况（包括刀闸全掉电状态）。刀闸辅助接点恢复正确后需复归信号才能解除修正。
