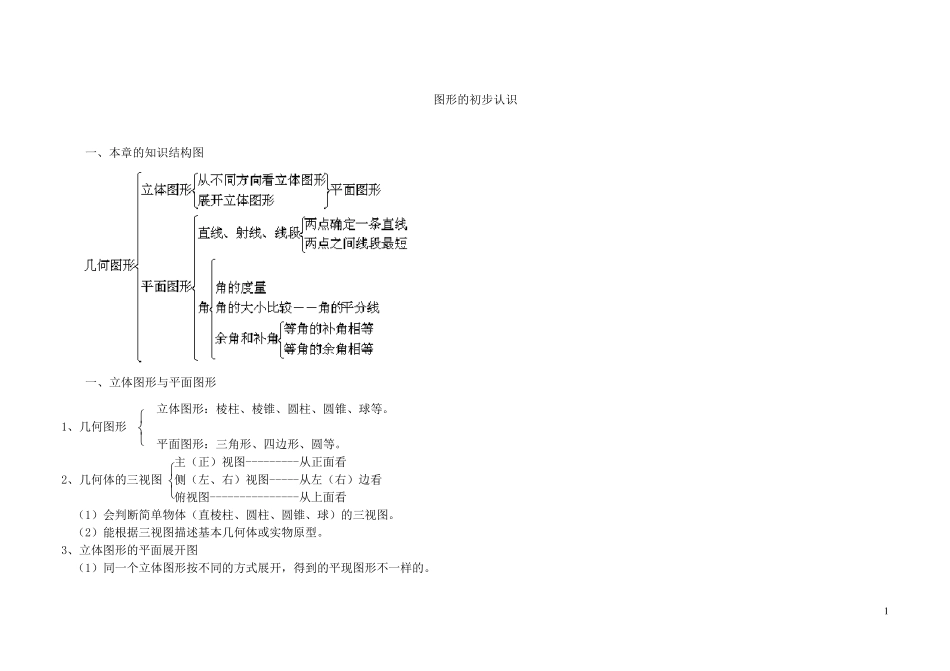

1 图形的初步认识 一、本章的知识结构图 一、立体图形与平面图形 立体图形：棱柱、棱锥、圆柱、圆锥、球等。 1、几何图形 平面图形：三角形、四边形、圆等。 主（正）视图---------从正面看 2、几何体的三视图 侧（左、右）视图-----从左（右）边看 俯视图---------------从上面看 （1）会判断简单物体（直棱柱、圆柱、圆锥、球）的三视图。 （2）能根据三视图描述基本几何体或实物原型。 3、立体图形的平面展开图 （1）同一个立体图形按不同的方式展开，得到的平现图形不一样的。 2 （2）了解直棱柱、圆柱、圆锥、的平面展开图，能根据展开图判断和制作立体模型。 4、点、线、面、体 （1）几何图形的组成 点：线和线相交的地方是点，它是几何图形最基本的图形。 线：面和面相交的地方是线，分为直线和曲线。 面：包围着体的是面，分为平面和曲面。 体：几何体也简称体。 （2）点动成线，线动成面，面动成体。 例 1 （1）如图 1 所示，上面是一些具体的物体，下面是一些立体图形，试找出与下面立体图形相类似的物体。 （2）如图 2 所示，写出图中各立体图形的名称。 图 1 3 图2 解：（1）①与 d 类似，②与 c 类似，③与 a 类似，④与 b 类似。 （2）①圆柱，②五棱柱，③四棱锥，④长方体，⑤五棱锥。 例 2 如图3 所示，讲台上放着一本书，书上放着一个粉笔盒，指出右边三个平面图形分别是左边立体图形的哪个视图。 图3 解：（1）左视图，（2）俯视图，（3）正视图 练习 1．下图是一个由小立方体搭成的几何体由上而看得到的视图，小正方形中的数字表示该位置小立方块的个数，则从正面看它的视图为（ ） 4 3．如图，下面三个正方体的六个面按相同规律涂有红、黄、蓝、白、黑、绿六种颜色，那么涂黄色、白色、红色的对面分别是（ ） A．蓝、绿、黑 B．绿、蓝、黑 C．绿、黑、蓝 D．蓝、黑、绿 4．若如下平面展开图折叠成正方体后，相对面上的两个数之和为 5，求 x＋y＋z 的值。 5．一个物体从不同方向看的视图如下，画出该物体的立体图形。 二、直线、射线、线段 5 （一）.直线、射线、线段的区别与联系： 基本概念 直线 射线 线段 图形 端点个数 无 一个 两个 表示法 直线a 直线AB（BA） 射线AB 线段 a 线段 AB（BA） 作法叙述 作直线AB； 作直线a 作射线AB 作线段 a； 作线段 AB； 连接 AB 延长叙述 不能延长 反向延长射线AB ...
