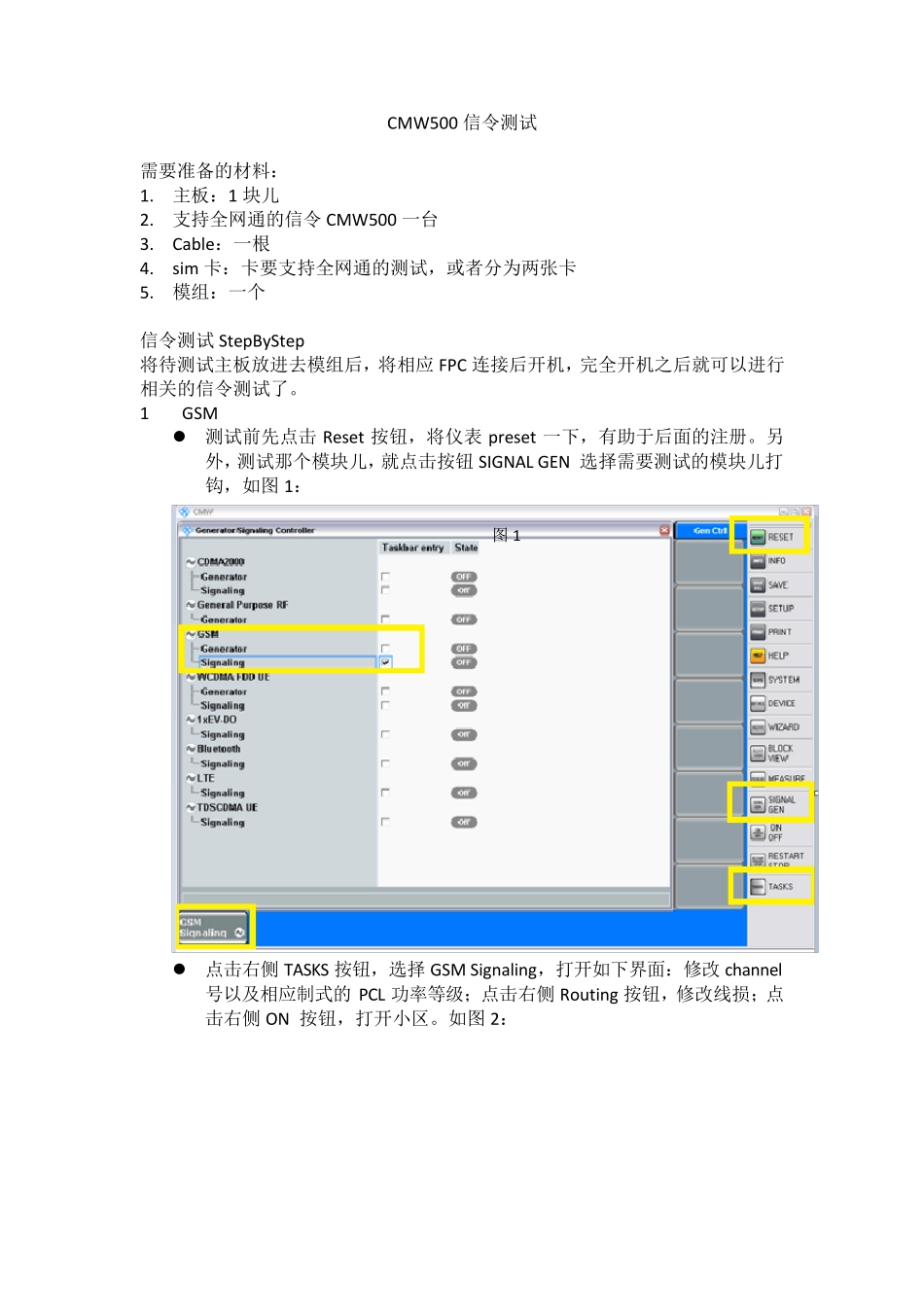

图文讲解CMW500信令测试方法_第1页
1/20

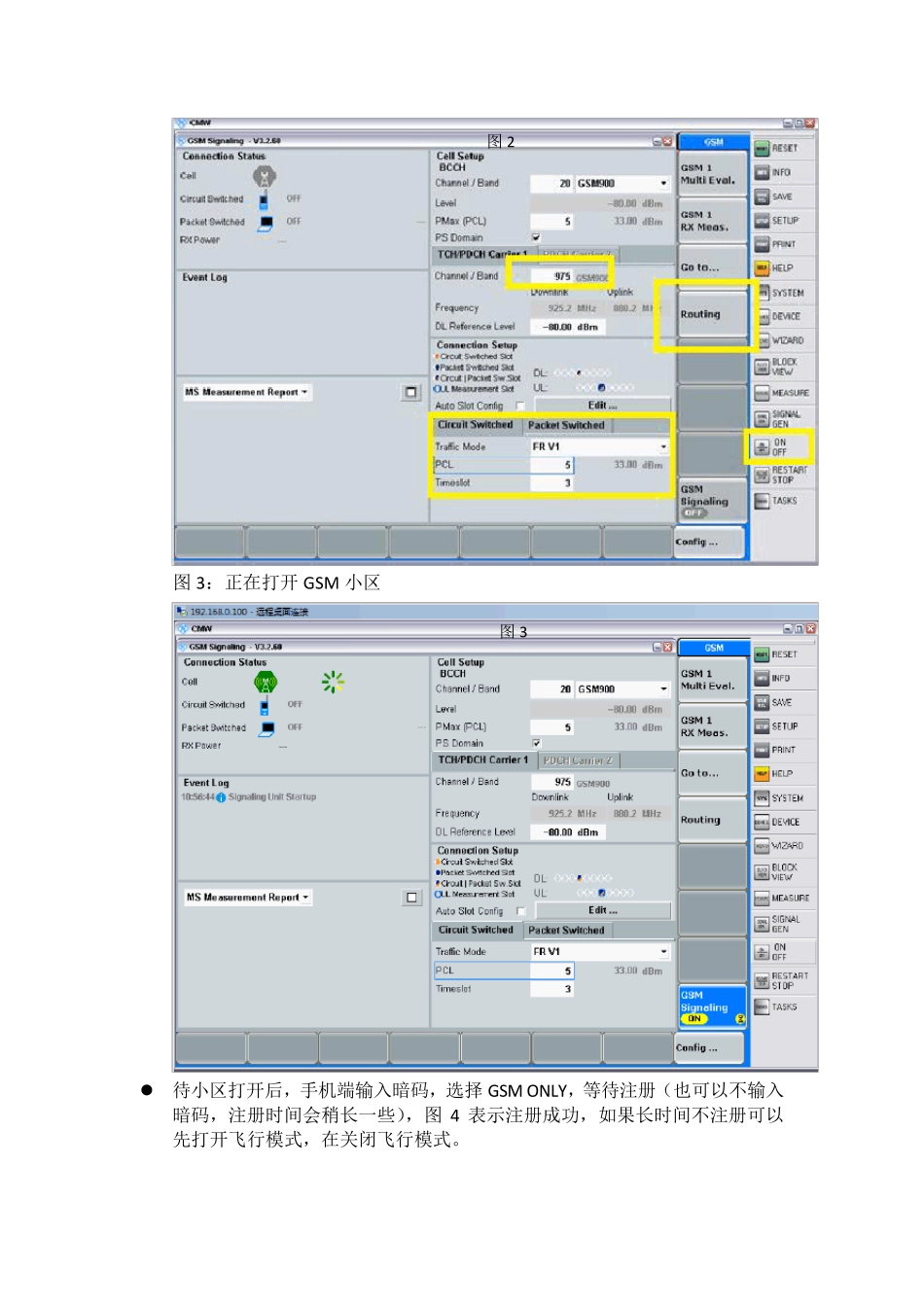

图文讲解CMW500信令测试方法_第2页
2/20

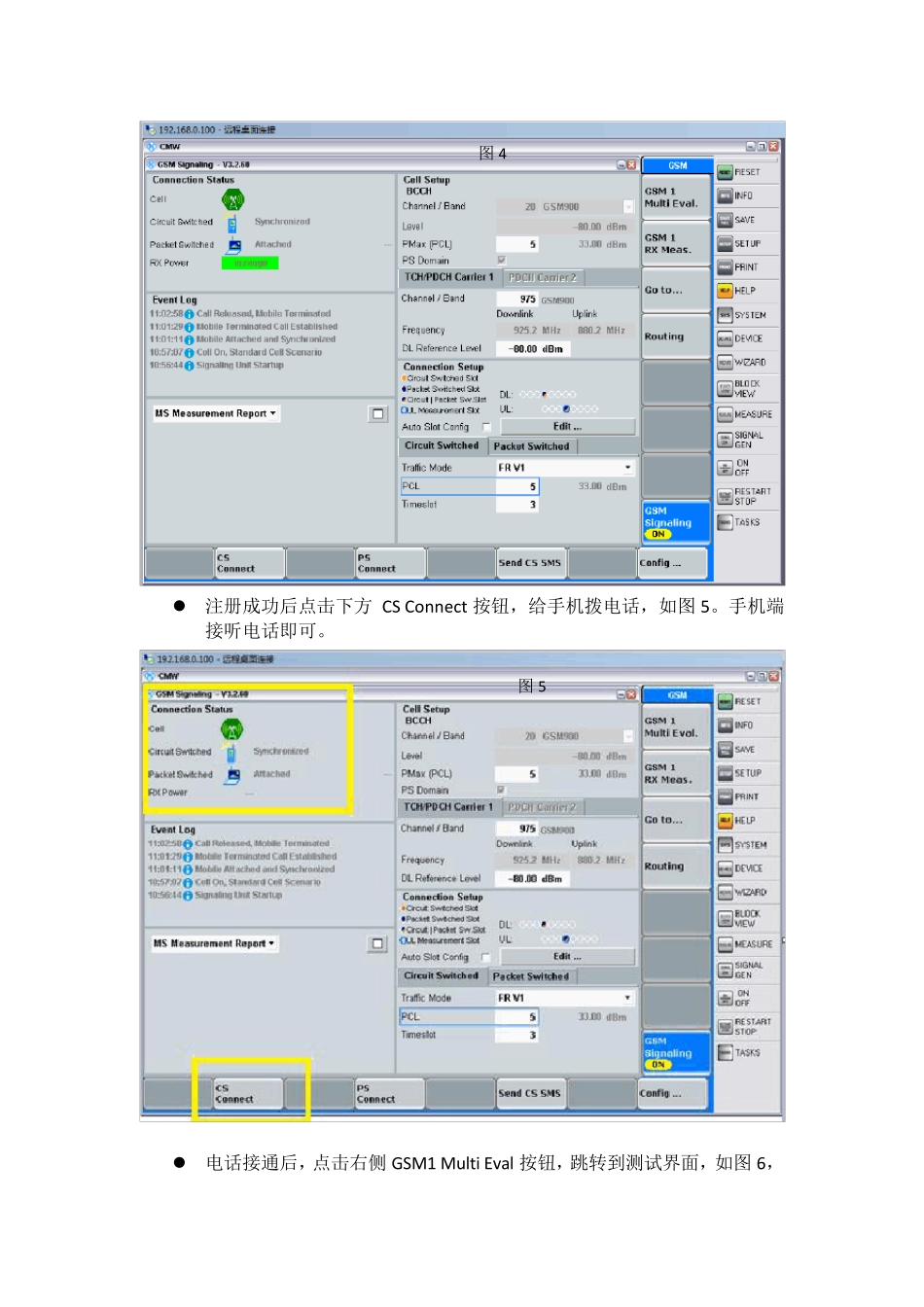

图文讲解CMW500信令测试方法_第3页
3/20
CMW500 信令测试 需要准备的材料: 1. 主板:1 块儿 2. 支持全网通的信令CMW500 一台 3. Cable:一根 4. sim 卡:卡要支持全网通的测试,或者分为两张卡 5. 模组:一个 信令测试StepByStep 将待测试主板放进去模组后,将相应FPC 连接后开机,完全开机之后就可以进行相关的信令测试了。 1 GSM  测试前先点击 Reset 按钮,将仪表 preset 一下,有助于后面的注册。另外,测试那个模块儿,就点击按钮 SIGNAL GEN 选择需要测试的模块儿打钩,如图 1:  点击右侧 TASKS 按钮,选择 GSM Signaling,打开如下界面:修改 channel号以及相应制式的PCL 功率等级;点击右侧 Routing 按钮,修改线损;点击右侧 ON 按钮,打开小区。如图 2: 图 1 图3:正在打开GSM 小区  待小区打开后,手机端输入暗码,选择GSM ONLY,等待注册(也可以不输入暗码,注册时间会稍长一些),图4 表示注册成功,如果长时间不注册可以先打开飞行模式,在关闭飞行模式。 图2 图3  注册成功后点击下方 CS Connect 按钮,给手机拨电话,如图5。手机端接听电话即可。  电话接通后,点击右侧 GSM1 Multi Eval 按钮,跳转到测试界面,如图6,图4 图5 读取当前测试关注指标。  切换同 band 中的 channel,点击界面下方 Frequency/Channel 按钮,将新的信道输入,回车即可,如图 7:  切换不同 band 的 channel,点击界面右方 GSM Signaling 按钮,点击下方handover 按钮,弹出对话框如图 8,输入新的 band 以及 channel 以及对应的 PCL 功率等级,点击 handover 按钮即可。 图 6 图 7  需要注意的几条;  band 间handover 时,需要注意线损是否需要更改。  测试尽量按照 GSM900 GSM1800 GSM850 GSM1900 的这个顺序来,不容易出现掉话。  测试哪个 band BCCH 就需要调整到相应 band,不然注册不上。  测试完 GSM 所有信道之后,关闭测试界面(点击右侧,点击进行关闭),关闭 GSM 小区(点击右侧,点击进行关闭) 2 WCDMA  打开 WCDMA 的信令测试界面,preset 之后,只需要修改Uplink 的channel号,以及相应线损(方法同 GSM,Routing 下面),点击右侧按钮,打开 WCDMA 小区,如图 9。 图 8  待小区打开后,手机端输入暗码,选择WCDMA ONLY,等待注册(也可以不输入暗码,注册时间会稍长一些),图10 表示...
